модель 2004 года
- Модель VTX1300
- Код модели VTX1300S AC

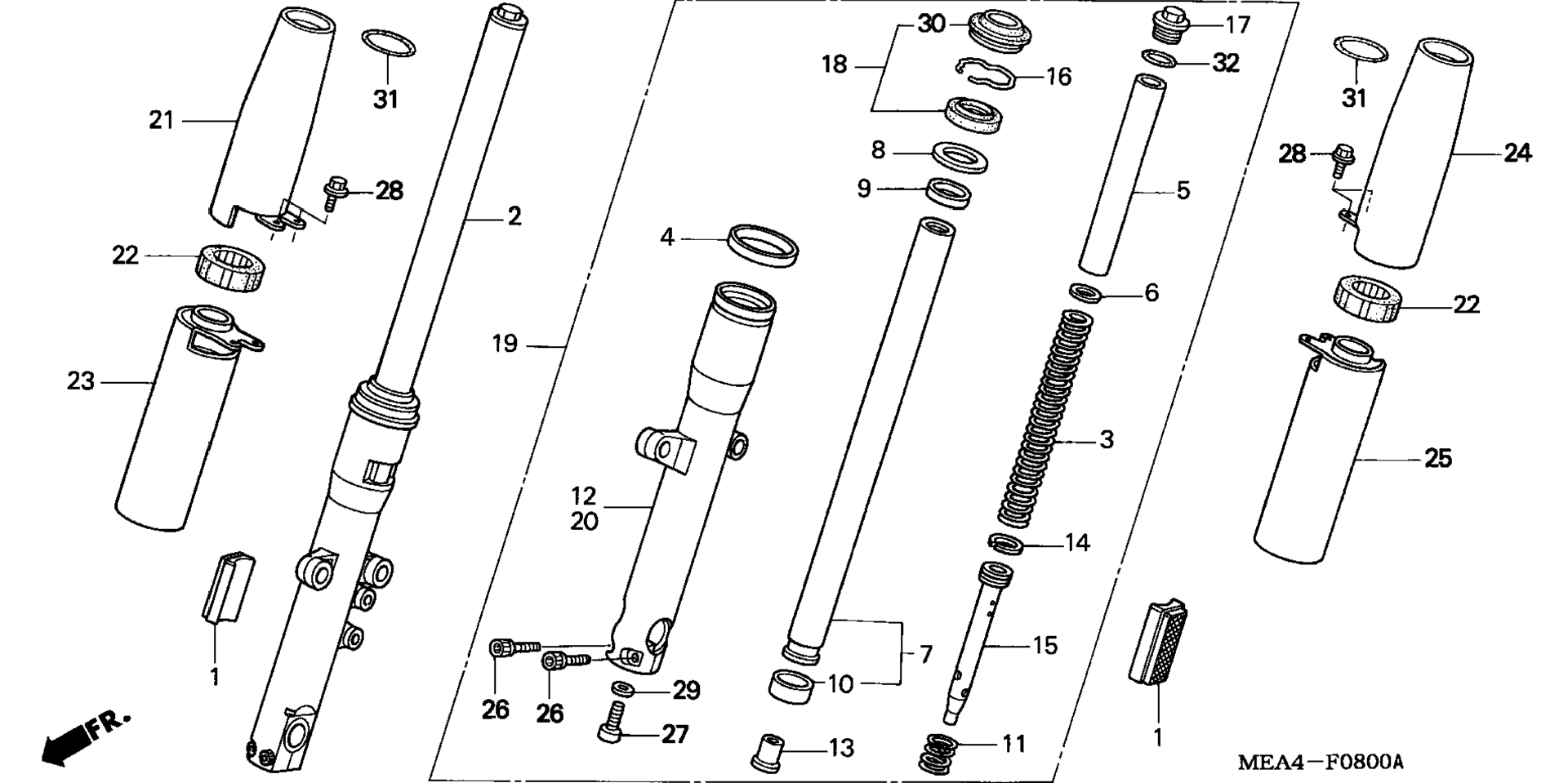

Схема передней вилки для VTX1300S AC
Схема
Детали
Номер
Наименование детали
Цена
1
REFLECTOR, FR. REFLEX art. 33740-MEA-671
По запросу
2
FORK ASSY., R. FR. art. 51400-MEA-671
По запросу
3
SPRING, FR. FORK art. 51401-MEA-671
По запросу
4
GUIDE, CASE art. 51402-MEA-671
По запросу
5
COLLAR, SPRING (SHOWA) art. 51402-MN0-003
По запросу
6
PLATE, SPRING JOINT art. 51404-MB4-003
По запросу
7
PIPE, FR. FORK art. 51410-MEA-671
По запросу
8
RING, BACK-UP (SHOWA) art. 51412-MB4-003
По запросу
9
Направляющая пера вилки Honda art. 51414-KCR-003
По запросу
10
BUSH, SLIDER (SHOWA) art. 51415-KCR-003
По запросу
11
SPRING, REBOUND art. 51416-MEA-671
По запросу
12
CASE, R. (LOWER) art. 51420-MEA-671
По запросу
13
PIECE, OIL LOCK (SHOWA) art. 51432-MV9-003
По запросу
14
RING, PISTON (SHOWA) art. 51437-MN5-003
По запросу
15
PIPE, SEAT art. 51440-MEA-671
По запросу
16
Стопорное кольцо сальника вилки Honda art. 51447-KA4-711
По запросу
17
BOLT, FR. FORK art. 51454-MM9-671
По запросу
18
SEAL SET, FR. FORK art. 51490-MN8-305
По запросу
19
FORK ASSY., L. FR. art. 51500-MEA-671
По запросу
20
CASE, L. (LOWER) art. 51520-MEA-671
По запросу
21
COVER, R. FR. FORK TOP art. 51610-MEA-670
По запросу
22
MOUNT, FR. FORK COVER art. 51611-MBA-000
По запросу
23
COVER, R. FR. FORK (LOWER) art. 51620-MEA-670
По запросу
24
COVER, L. FR. FORK TOP art. 51660-MEA-670
По запросу
25
COVER, L. FR. FORK (LOWER) art. 51670-MEA-670
По запросу
26
BOLT, SOCKET (8X35) art. 90109-MCR-D00
По запросу
27
BOLT, SOCKET (8MM) (SHOWA) art. 90116-KV3-701
По запросу
28
BOLT, FLANGE (6X12) art. 90123-MBA-000
По запросу
29
WASHER, SPECIAL (8MM) art. 90544-283-000
По запросу
30
DUST SEAL art. 91254-MM8-003
По запросу
31
O-RING (39.5X5) art. 91305-MC7-000
По запросу
32
O-RING (33.2X2.4) art. 91356-KF0-003
По запросу
