модель 2004 года
- Модель VTX1800
- Код модели VTX1800C A

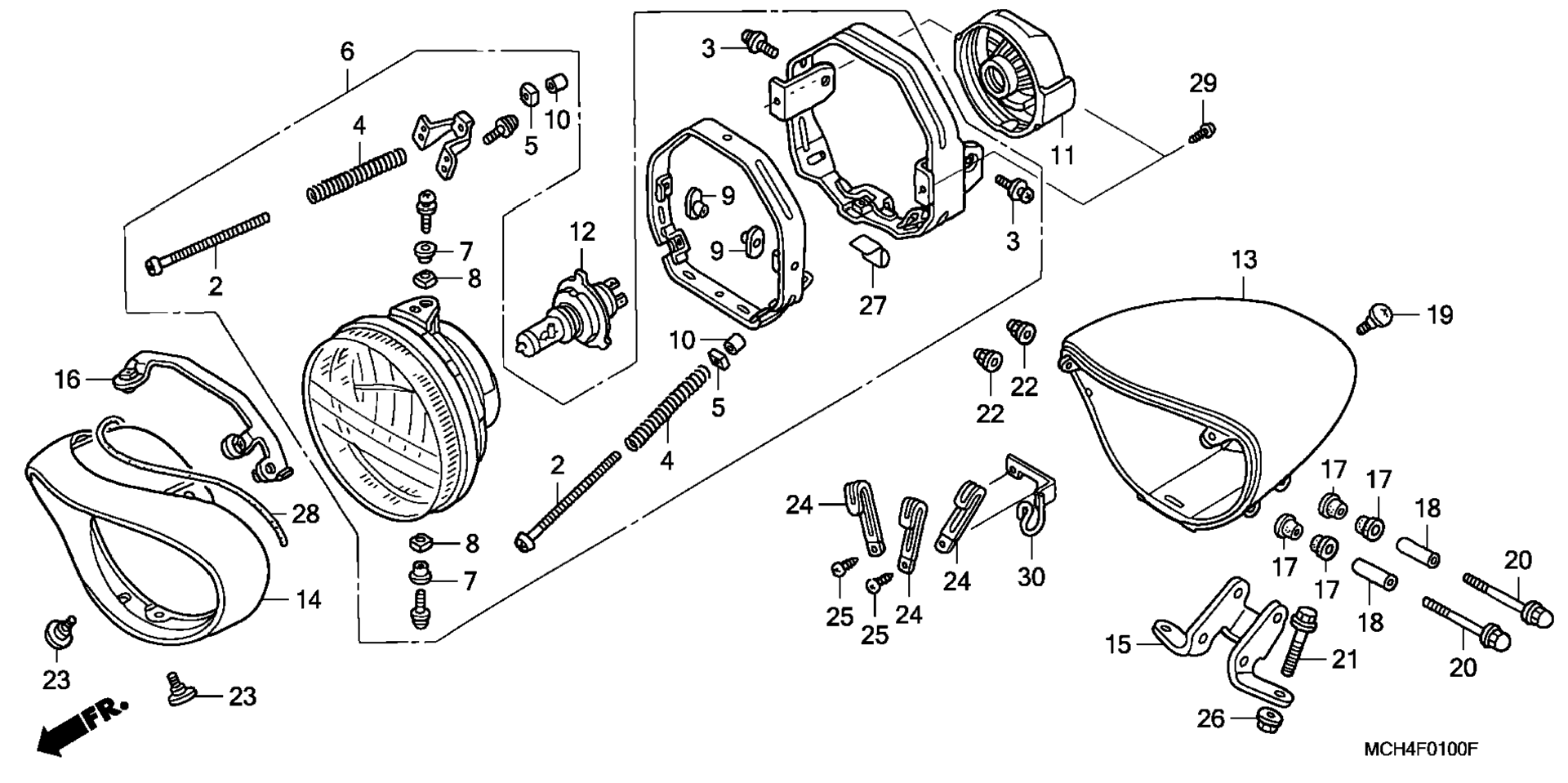

Схема фары (VTX1800C) для VTX1800C A
Схема
Детали
Номер
Наименование детали
Цена
2
SCREW, BEAM ADJUSTING art. 33103-MM2-003
По запросу
3
SCREW-WASHER art. 33104-MAH-671
По запросу
4
SPRING, BEAM ADJUSTING art. 33107-MK7-671
По запросу
5
NUT, BEAM ADJUSTING art. 33118-438-841
По запросу
6
HEADLIGHT UNIT art. 33120-MEA-671
По запросу
7
SPACER art. 33127-MAA-A31
По запросу
8
NUT, UNIT HOLDER art. 33128-GE8-671
По запросу
9
NUT, SPECIAL art. 33128-MAH-671
По запросу
10
COVER, SCREW art. 33136-426-830
По запросу
11
COVER, RUBBER art. 33180-MR7-003
По запросу
12
BULB, HEADLIGHT (12V 60/55W) (STANLEY) art. 34901-MC7-602
По запросу
13
CASE, HEADLIGHT art. 61301-MCH-670
По запросу
14
RIM, HEADLIGHT art. 61302-MCH-670
По запросу
15
STAY, HEADLIGHT art. 61311-MCH-B70
По запросу
16
STAY A, HEADLIGHT art. 61312-MEA-670
По запросу
17
RUBBER, HEADLIGHT MOUNTING art. 61315-MK7-000
По запросу
18
COLLAR, HEADLIGHT STAY art. 61316-MK7-000
По запросу
19
SCREW, SPECIAL (5MM) art. 90104-KZ3-B00
По запросу
20
BOLT, CAP (6MM) art. 90132-MCH-000
По запросу
21
BOLT, SPECIAL FLANGE (8X26) art. 90183-438-000
По запросу
22
NUT, CAP (6MM) art. 90201-425-700
По запросу
23
SCREW, SPECIAL (5X9.5) art. 90380-GE2-760
По запросу
24
CLIP art. 91411-679-000
По запросу
25
SCREW, TAPPING (4X10) art. 93903-44210
По запросу
26
NUT, FLANGE (8MM) art. 94050-08000
По запросу
27
TAPE, PROTECTOR art. 33126-MEA-650
По запросу
28
RUBBER, SPONGE art. 61303-MEA-670
По запросу
29
SCREW, TAPPING (4X12) art. 93903-24380
По запросу
