модель 2004 года
- Модель VTX1800
- Код модели VTX1800C A

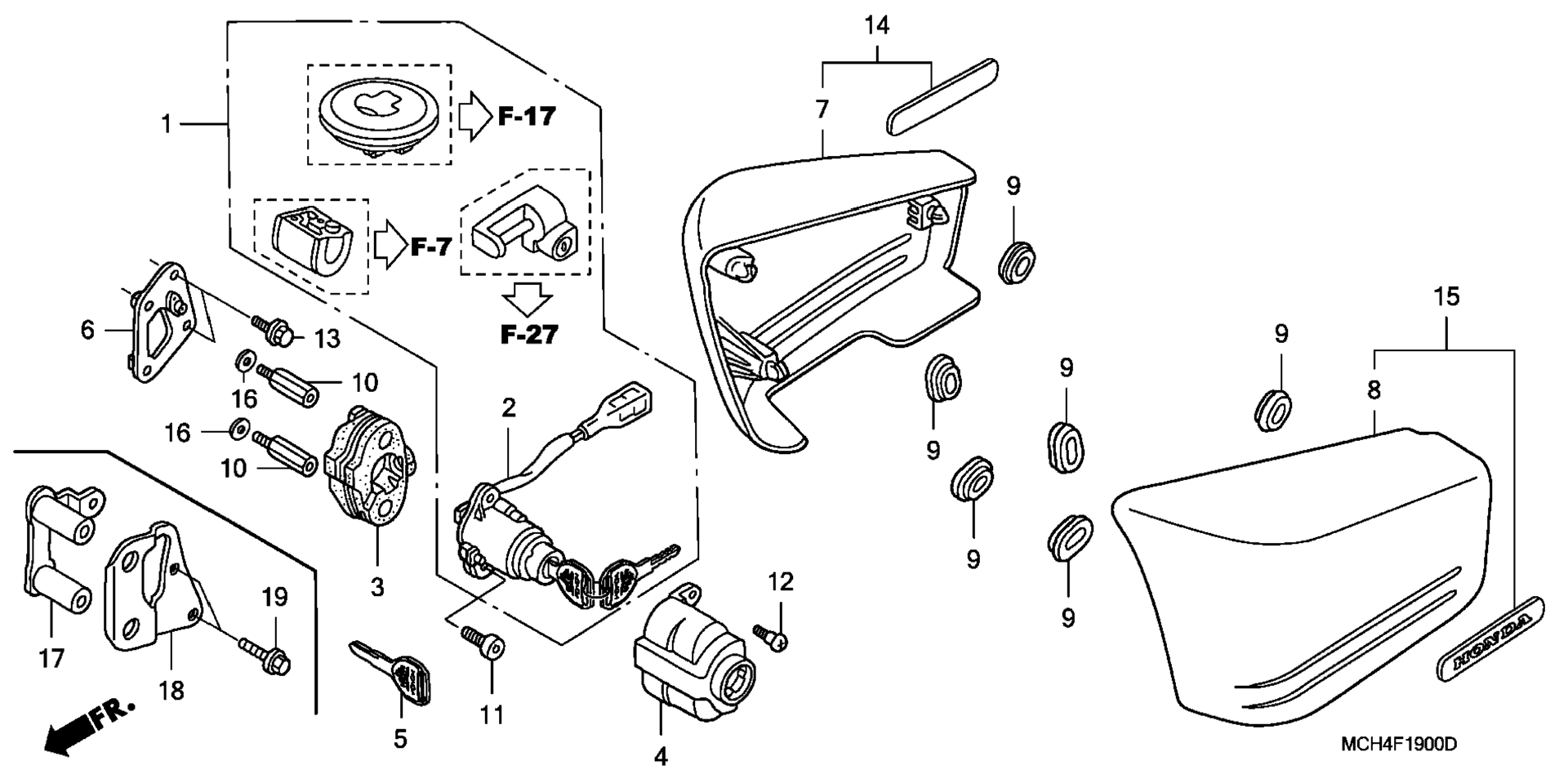

Схема боковой крышки (1) для VTX1800C A
Схема
Детали
Номер
Наименование детали
Цена
1
LOCK SET art. 35010-MCH-A00
По запросу
2
SWITCH ASSY., COMBINATION art. 35100-MCH-A00
По запросу
3
BASE, COMBINATION SWITCH art. 35102-MR1-000
По запросу
4
COVER, COMBINATION SWITCH art. 35110-MR1-000
По запросу
5
KEY, BLANK (TYPE2) (KEY NO. CXX / DXX) art. 35122-MCH-810
По запросу
5
KEY, BLANK (TYPE1) (KEY NO. AXX / BXX) art. 35121-MCH-810
По запросу
9
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
11
BOLT, TORX (6X14) art. 90107-KCR-000
По запросу
12
SCREW, RR. COVER art. 90114-GB6-920
По запросу
14
COVER SET, R. SIDE *NH1* (WL) (BLACK) art. 83510-MCH-830ZB
По запросу
14
COVER SET, R. SIDE *YR236M* (WL) (JUPITER ORANGE METALLIC) art. 83510-MCH-830ZE
По запросу
14
COVER SET, R. SIDE *RP166M* (WL) (KELLY MAGENTA METALLIC) art. 83510-MCH-830ZF
По запросу
14
COVER SET, R. SIDE *Y181P* (WL) (PEARL CHALLENGER BROWN) art. 83510-MCH-830ZG
По запросу
15
COVER SET, L. SIDE *Y181P* (WL) (PEARL CHALLENGER BROWN) art. 83610-MCH-830ZG
По запросу
15
COVER SET, L. SIDE *RP166M* (WL) (KELLY MAGENTA METALLIC) art. 83610-MCH-830ZF
По запросу
15
COVER SET, L. SIDE *YR236M* (WL) (JUPITER ORANGE METALLIC) art. 83610-MCH-830ZE
По запросу
15
COVER SET, L. SIDE *NH1* (WL) (BLACK) art. 83610-MCH-830ZB
По запросу
17
COLLAR, COMBINATION SWITCH art. 35103-MR1-000
По запросу
18
STAY, COMBINATION SWITCH art. 50126-MCH-A00
По запросу
19
BOLT, FLANGE (6X14) art. 95701-06014-07
По запросу
