модель 2004 года
- Модель XR250
- Код модели XR250R A/B

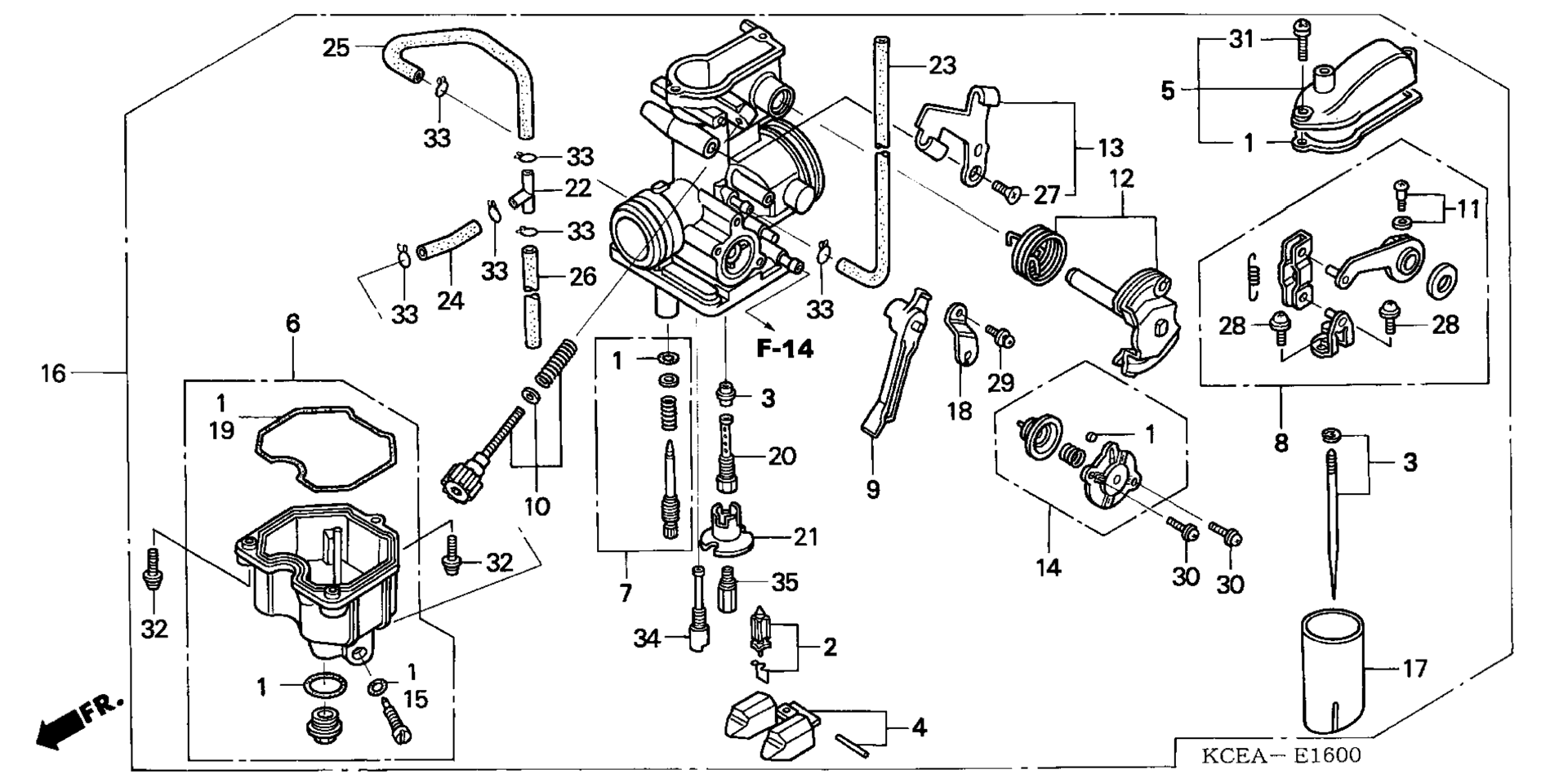

Схема карбюратора для XR250R A/B
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-KCE-670
По запросу
2
VALVE SET, FLOAT art. 16011-KN4-A10
По запросу
3
NEEDLE SET, JET art. 16012-KCE-670
По запросу
4
FLOAT SET art. 16013-KN4-A10
По запросу
5
TOP SET art. 16014-KCE-771
По запросу
6
CHAMBER SET, FLOAT art. 16015-KCE-671
По запросу
7
SCREW SET A art. 16016-KC2-970
По запросу
8
ARM SET, LINK art. 16018-KCE-771
По запросу
9
LEVER, CHOKE art. 16019-KCE-671
По запросу
10
SCREW SET B art. 16028-KBW-901
По запросу
11
SCREW SET C art. 16029-KCE-670
По запросу
12
LINK SET, THROTTLE art. 16032-KCE-670
По запросу
13
STAY SET, WIRE art. 16037-KCE-670
По запросу
14
VALVE SET, AIR CUT art. 16048-KB7-901
По запросу
15
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
16
CARBURETOR ASSY. (PDG1A C) art. 16100-KCE-672
По запросу
17
VALVE, THROTTLE art. 16111-KCE-670
По запросу
18
PLATE, CHOKE LEVER SETTING art. 16119-429-771
По запросу
19
GASKET, FLOAT CHAMBER art. 16163-KCS-920
По запросу
20
HOLDER, NEEDLE JET art. 16165-427-771
По запросу
21
HOLDER, JET art. 16168-382-014
По запросу
22
T-JOINT art. 16180-195-731
По запросу
23
TUBE, AIR VENT art. 16198-KCE-670
По запросу
24
TUBE, DRAIN art. 16199-428-405
По запросу
25
TUBE art. 16199-KR6-004
По запросу
26
TUBE, OVERFLOW art. 16199-435-771
По запросу
27
SCREW, FLAT (5X10) art. 93600-05010-0H
По запросу
28
SCREW-WASHER (3X8) art. 93892-03008-08
По запросу
29
SCREW-WASHER (4X10) art. 93892-04010-08
По запросу
30
SCREW-WASHER (4X12) art. 93892-04012-08
По запросу
31
SCREW-WASHER (4X14) art. 93892-04014-08
По запросу
32
SCREW-WASHER (4X16) art. 93892-04016-08
По запросу
33
CLIP, TUBE (B6.5) art. 95002-02659
По запросу
34
JET, SLOW (#48) art. 99103-KAE-0480
По запросу
34
JET, SLOW (#45) art. 99103-KPS-0450
По запросу
34
JET, SLOW (#42) art. 99103-MV9-0420
По запросу
35
JET, MAIN (#128) art. 99101-357-1280
По запросу
35
JET, MAIN (#145) art. 99101-357-1450
По запросу
35
JET, MAIN (#125) art. 99101-357-1250
По запросу
35
JET, MAIN (#122) art. 99113-GHB-1220
По запросу
35
JET, MAIN (#120) art. 99113-GHB-1200
По запросу
35
JET, MAIN (#118) art. 99101-357-1180
По запросу
35
JET, MAIN (#115) art. 99101-357-1150
По запросу
35
JET, MAIN (#122) art. 99101-357-1220
По запросу
35
JET, MAIN (#130) art. 99101-357-1300
По запросу
35
JET, MAIN (#132) art. 99113-GHB-1320
По запросу
35
JET, MAIN (#135) art. 99101-KPS-1350
По запросу
35
JET, MAIN (#138) art. 99101-357-1380
По запросу
35
JET, MAIN (#140) art. 99101-357-1400
По запросу
35
JET, MAIN (#142) art. 99113-GHB-1420
По запросу
35
JET, MAIN (#148) art. 99113-GHB-1480
По запросу
