модель 2004 года
- Модель XR250
- Код модели XR250R A/B

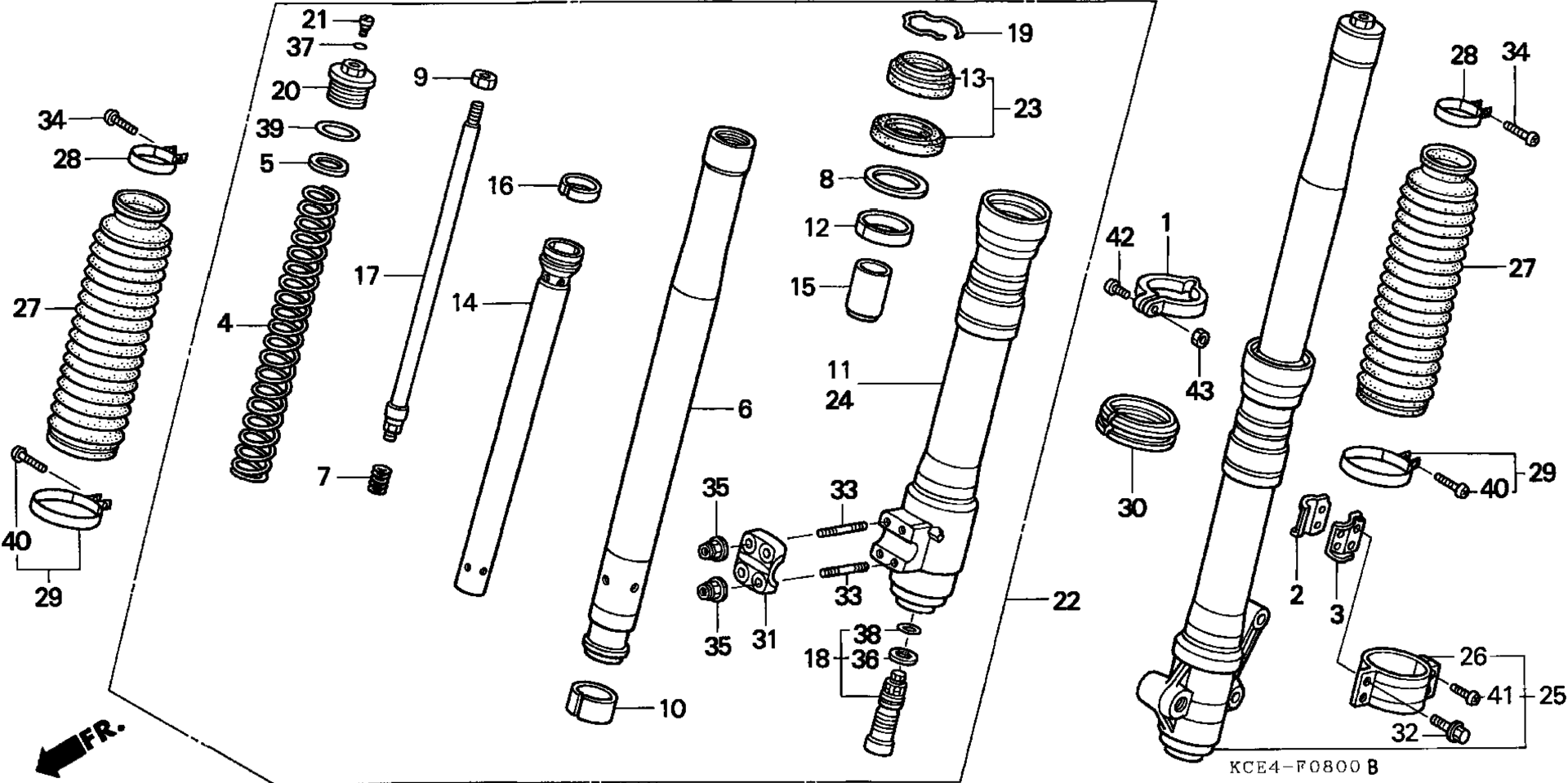

Схема передней вилки для XR250R A/B
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP, SPEEDOMETER CABLE art. 44832-KCZ-000
По запросу
2
CLAMP A, FR. BRAKE CABLE art. 45461-KG0-000
По запросу
3
CLAMP B, FR. BRAKE CABLE art. 45462-KG0-000
По запросу
4
SPRING, FR. FORK art. 51401-KCE-721
По запросу
5
WASHER art. 51405-KCZ-003
По запросу
6
PIPE, FR. FORK art. 51410-KCZ-003
По запросу
7
SPRING, FR. REBOUND art. 51411-KCZ-003
По запросу
8
WASHER art. 51412-KA4-004
По запросу
9
NUT, HEX. (17MM) art. 51415-KCZ-003
По запросу
10
SLEEVE, FORK PIPE art. 51415-KZ1-671
По запросу
11
CASE, R. (LOWER) art. 51420-KCZ-003
По запросу
12
BUSH, FORK PIPE art. 51424-KZ1-671
По запросу
13
DUST SEAL, FR. FORK art. 51425-KT1-671
По запросу
14
CYLINDER art. 51430-KCE-671
По запросу
15
PIECE, OIL LOCK art. 51432-KCE-721
По запросу
16
RING, PISTON art. 51437-KT1-671
По запросу
17
ROD, PISTON art. 51440-KCE-721
По запросу
18
BOLT, CENTER (KAYABA) art. 51441-KCE-721
По запросу
19
RING, SNAP art. 51447-KA4-004
По запросу
20
BOLT, FR. FORK art. 51450-KCZ-003
По запросу
21
BOLT, PLUG art. 51456-KZ4-711
По запросу
22
FORK SUB-ASSY., R. FR. (KAYABA) art. 51480-KCE-721
По запросу
23
SEAL SET, FR. FORK art. 51490-KZ1-671
По запросу
24
CASE, L. (LOWER) art. 51520-KCZ-003
По запросу
25
FORK SUB-ASSY., L. FR. (KAYABA) art. 51580-KCE-721
По запросу
26
HOLDER, BRAKE HOSE CLAMP art. 51610-KCZ-003
По запросу
27
BOOT, FR. FORK *NH1* (KAYABA) (BLACK) art. 51611-KT1-671ZE
По запросу
28
BAND, BOOT (UPPER) art. 51612-KT1-671
По запросу
29
BAND, BOOT (LOWER) art. 51613-KA3-711
По запросу
30
GUIDE, FR. FORK BOOT art. 51614-KCZ-003
По запросу
31
HOLDER, AXLE art. 51634-KT0-671
По запросу
32
BOLT, FLANGE (6MM) art. 90113-KZ3-000
По запросу
33
BOLT, STUD (6X34) art. 90136-KA3-831
По запросу
34
SCREW, PAN (4X16) art. 93500-04016-0A
По запросу
34
SCREW, PAN (4X16) art. 90202-KA4-004
По запросу
35
NUT, U (6MM) art. 90301-473-003
По запросу
36
WASHER (KAYABA) art. 90544-KS6-004
По запросу
37
O-RING (2.8X1.9) art. 91260-KZ4-711
По запросу
38
O-RING (17.5X1.5) art. 91261-KCZ-003
По запросу
39
O-RING (31.7X3.5) art. 91356-KT1-671
По запросу
40
SCREW, PAN (4X16) art. 93500-04016-0A
По запросу
41
SCREW, PAN (4X20) art. 93500-04020-0A
По запросу
42
SCREW, PAN (5X20) art. 93500-05020-0G
По запросу
43
NUT, HEX. (5MM) art. 94001-05070-0S
По запросу
