модель 2004 года
- Модель XR650
- Код модели XR650R A

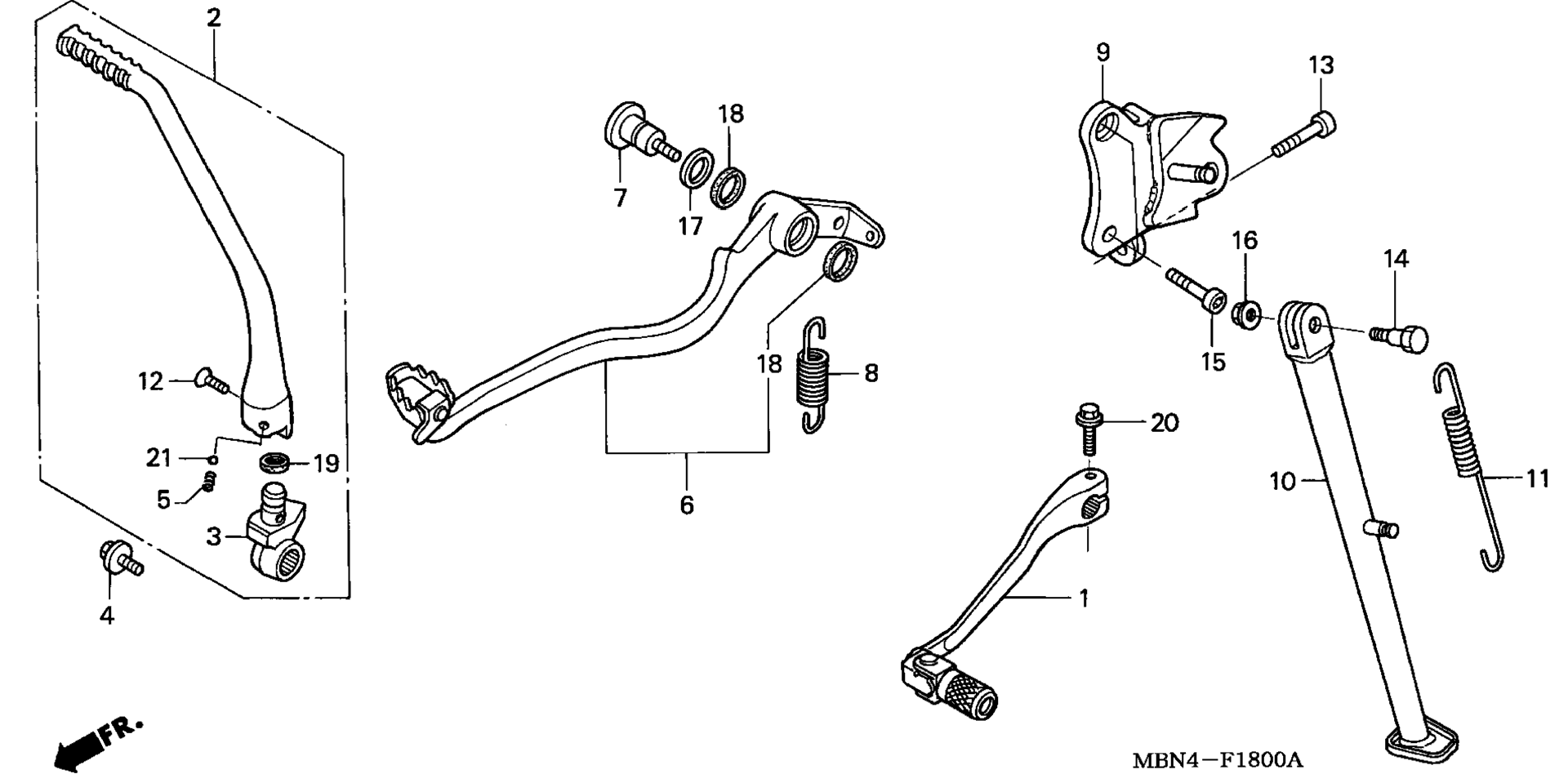

Схема педаль / STAND для XR650R A
Схема
Детали
Номер
Наименование детали
Цена
1
PEDAL, GEARSHIFT art. 24700-MBN-670
По запросу
2
ARM ASSY., KICK STARTER art. 28300-MBN-670
По запросу
3
JOINT, KICK ARM art. 28302-MBN-670
По запросу
4
BOLT, KICK JOINT art. 28306-KAE-770
По запросу
5
SPRING, KICK STARTER STOPPER art. 28333-124-000
По запросу
6
PEDAL, RR. BRAKE art. 46510-MBN-650
По запросу
7
SHAFT, BRAKE PIVOT art. 46513-MBN-670
По запросу
8
SPRING, BRAKE PEDAL art. 46514-MBN-670
По запросу
9
BRACKET, SIDE STAND art. 50150-MBN-671
По запросу
10
BAR, SIDE STAND art. 50530-MBN-670
По запросу
11
SPRING, SIDE STAND art. 50535-KN5-670
По запросу
12
SCREW, OVAL (6X28) art. 90101-KCY-760
По запросу
13
BOLT, SOCKET (10X35) art. 90114-MBN-670
По запросу
14
SCREW, SIDE STAND PIVOT art. 90108-KV6-000
По запросу
15
BOLT, SOCKET (8X27) art. 90113-MBN-670
По запросу
16
NUT, U (10MM) (FUSE RASHI) art. 90304-GE8-003
По запросу
17
WASHER, SPECIAL (22X8.5X2) art. 90436-VA3-000
По запросу
18
DUST SEAL (15X20X2.5) art. 91251-444-000
По запросу
19
DUST SEAL (19X25X4.1) (ARAI) art. 91303-KA3-732
По запросу
20
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
21
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
