модель 2004 года
- Модель XR650
- Код модели XR650R A

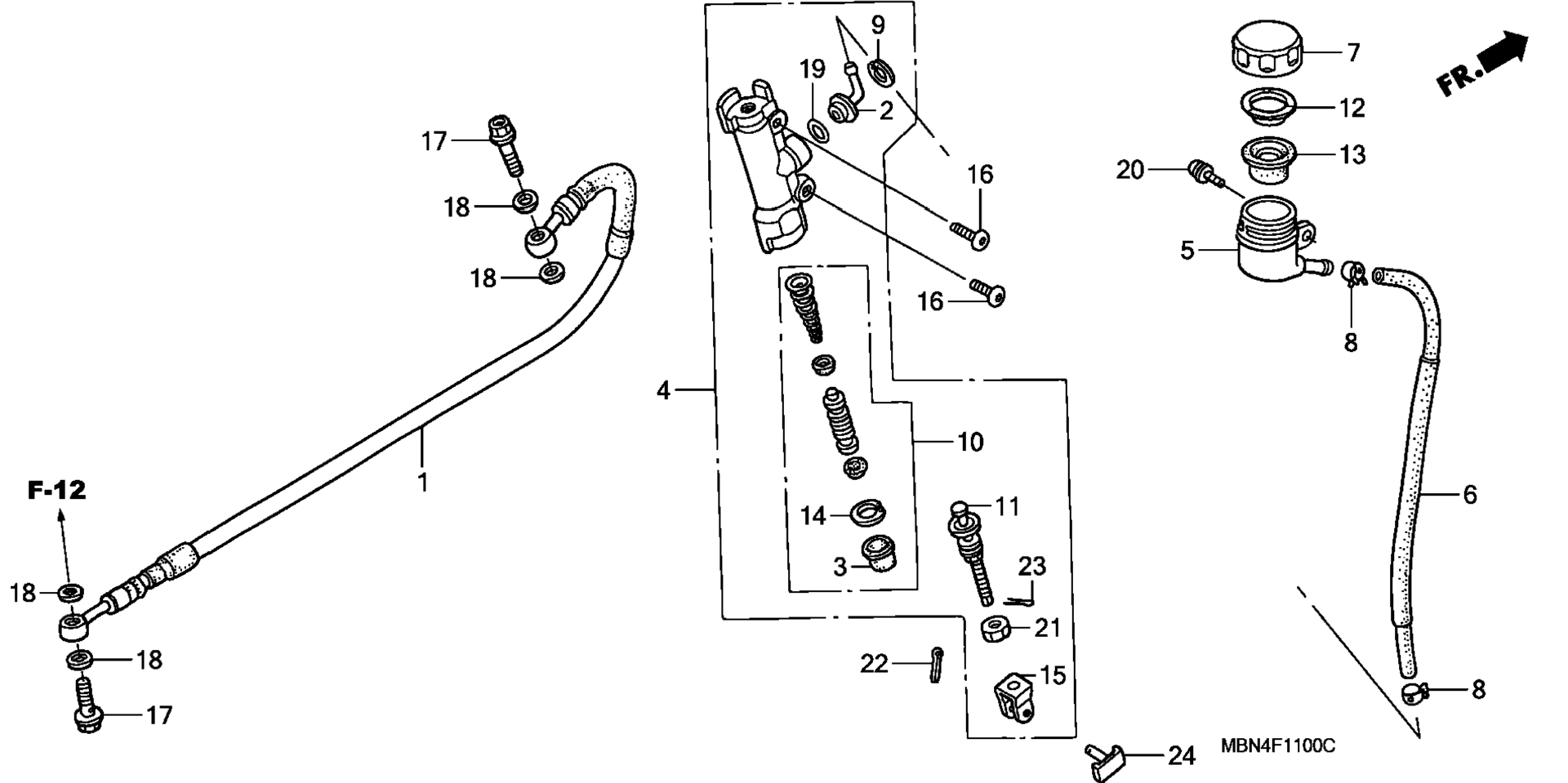

Схема задней части BRAKE / MASTER CYLINDER для XR650R A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RR. BRAKE art. 43310-MBN-671
По запросу
2
CONNECTOR, MASTER CYLINDER art. 43503-KS6-701
По запросу
3
BOOT art. 43504-MB2-006
По запросу
4
MASTER CYLINDER SUB-ASSY., RR. art. 43510-MBN-672
По запросу
5
CUP, MASTER CYLINDER OIL art. 43511-KS6-702
По запросу
6
HOSE, MASTER CYLINDER (NISSIN) art. 43512-KBA-921
По запросу
7
CAP, MASTER CYLINDER art. 43513-KS6-701
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
9
CIRCLIP, RR. MASTER CYLINDER art. 43517-KS6-701
По запросу
10
PISTON SET, MASTER CYLINDER art. 43520-MJ6-315
По запросу
11
ROD, PUSH art. 43530-MV9-006
По запросу
12
PLATE, DIAPHRAGM art. 45518-GM9-711
По запросу
13
DIAPHRAGM art. 45520-GM9-711
По запросу
14
CIRCLIP art. 46182-500-013
По запросу
15
JOINT, BRAKE ROD art. 46504-MT8-006
По запросу
16
BOLT, FR. DISK COVER art. 90114-MAC-780
По запросу
17
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
18
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
19
O-RING (14.8X2.4) art. 91212-422-006
По запросу
20
SCREW-WASHER (6X14) art. 93891-06014-08
По запросу
21
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
22
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
23
PIN, SPRING (2X10) art. 94305-20102
По запросу
24
PIN D, JOINT art. 95015-54000
По запросу
