модель 2005 года
- Модель VT1100
- Код модели VT1100C A

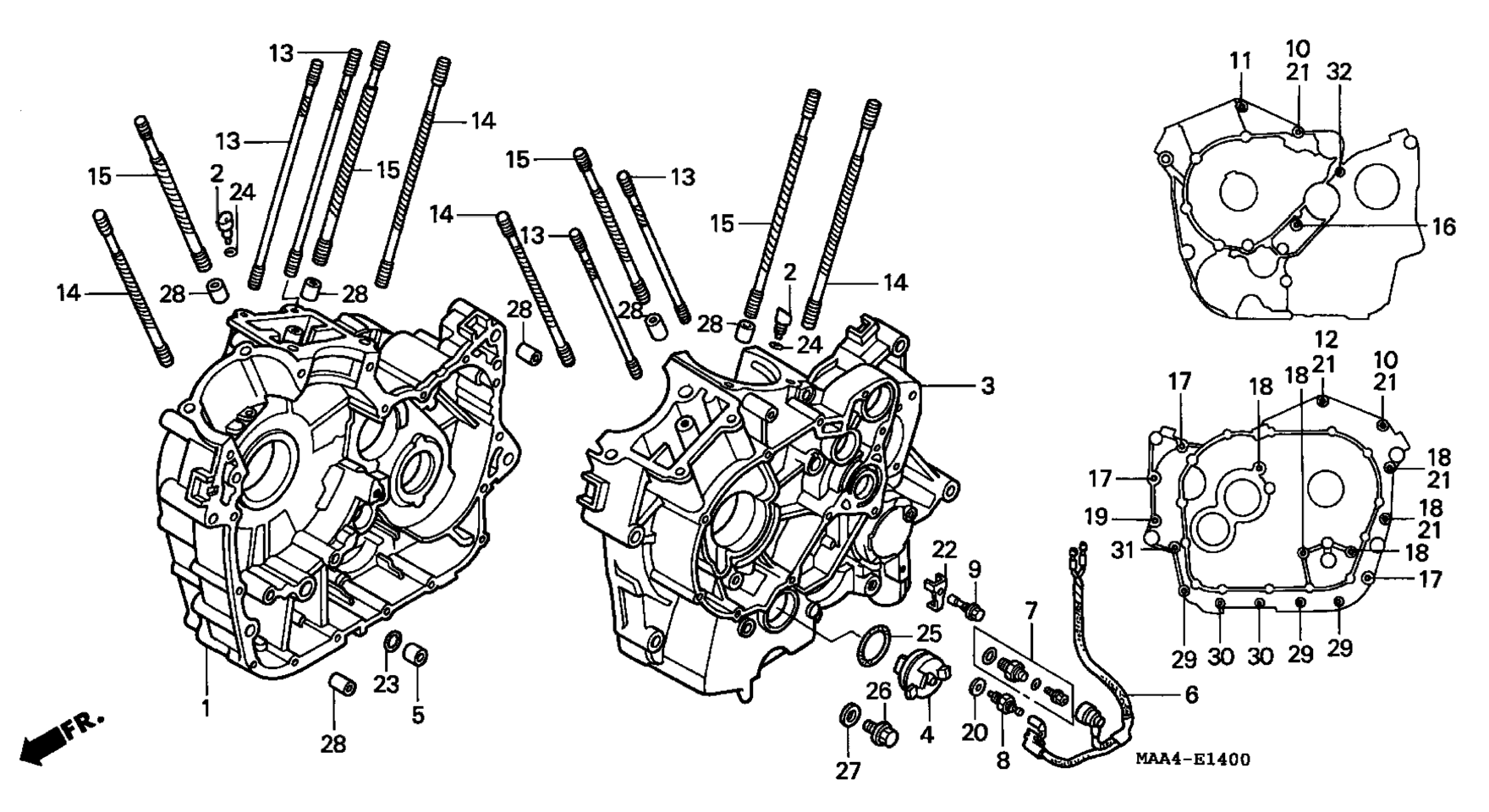

Схема картера для VT1100C A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. art. 11100-MAA-A00
По запросу
2
JET, OIL art. 11140-MAA-A00
По запросу
3
CRANKCASE, L. art. 11200-MAA-A30
По запросу
4
PLUG, L. CRANKCASE art. 11211-MK7-770
По запросу
5
COLLAR, O-RING art. 15155-300-000
По запросу
6
SUB-HARNESS A art. 32101-MCK-A00
По запросу
7
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MJ4-024
По запросу
8
SWITCH ASSY., NEUTRAL (TOYO) art. 35600-KE8-003
По запросу
9
BOLT, ORIFICE (1.6MM) art. 90002-MG8-000
По запросу
10
BOLT, FLANGE (8X125) art. 90005-MCK-U50
По запросу
11
BOLT, SPECIAL (6X12) art. 90007-MCK-U50
По запросу
12
BOLT, FLANGE (8X136) art. 90006-MCK-U50
По запросу
13
BOLT, STUD (8X259) art. 90011-MAH-000
По запросу
14
BOLT, STUD (10X269) art. 90012-MBC-003
По запросу
15
BOLT, STUD (10X25) art. 90013-MBC-003
По запросу
16
BOLT, UBS (8X110) art. 90030-MS9-750
По запросу
17
BOLT, FLANGE (8X45) art. 90052-MM8-680
По запросу
18
BOLT, FLANGE (8X80) art. 90053-MM8-680
По запросу
19
BOLT, FLANGE (8X100) art. 90054-MM8-680
По запросу
20
WASHER, NEUTRAL art. 90443-MJ6-000
По запросу
21
WASHER, SEALING (8MM) art. 90441-MG8-000
По запросу
22
PLATE, SEALING (6MM) art. 90444-MG8-000
По запросу
23
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
23
Кольцо 14.8X2.4 Honda art. 91356-MA6-005
По запросу
24
Кольцо 5X1.7 Honda art. 91305-MG7-003
По запросу
25
O-RING (35.3X2.4) (NOK) art. 91351-MG7-004
По запросу
26
BOLT, DRAIN PLUG (14MM) art. 92800-14000
По запросу
27
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
28
PIN, DOWEL (14X20) art. 94301-14200
По запросу
29
BOLT, FLANGE (6X50) art. 95701-06050-00
По запросу
30
BOLT, FLANGE (6X90) art. 95701-06090-00
По запросу
31
BOLT, FLANGE (10X105) art. 95701-10105-00
По запросу
32
BOLT, FLANGE (6X100) art. 96001-06100-00
По запросу
