модель 2005 года
- Модель VT1100
- Код модели VT1100C A

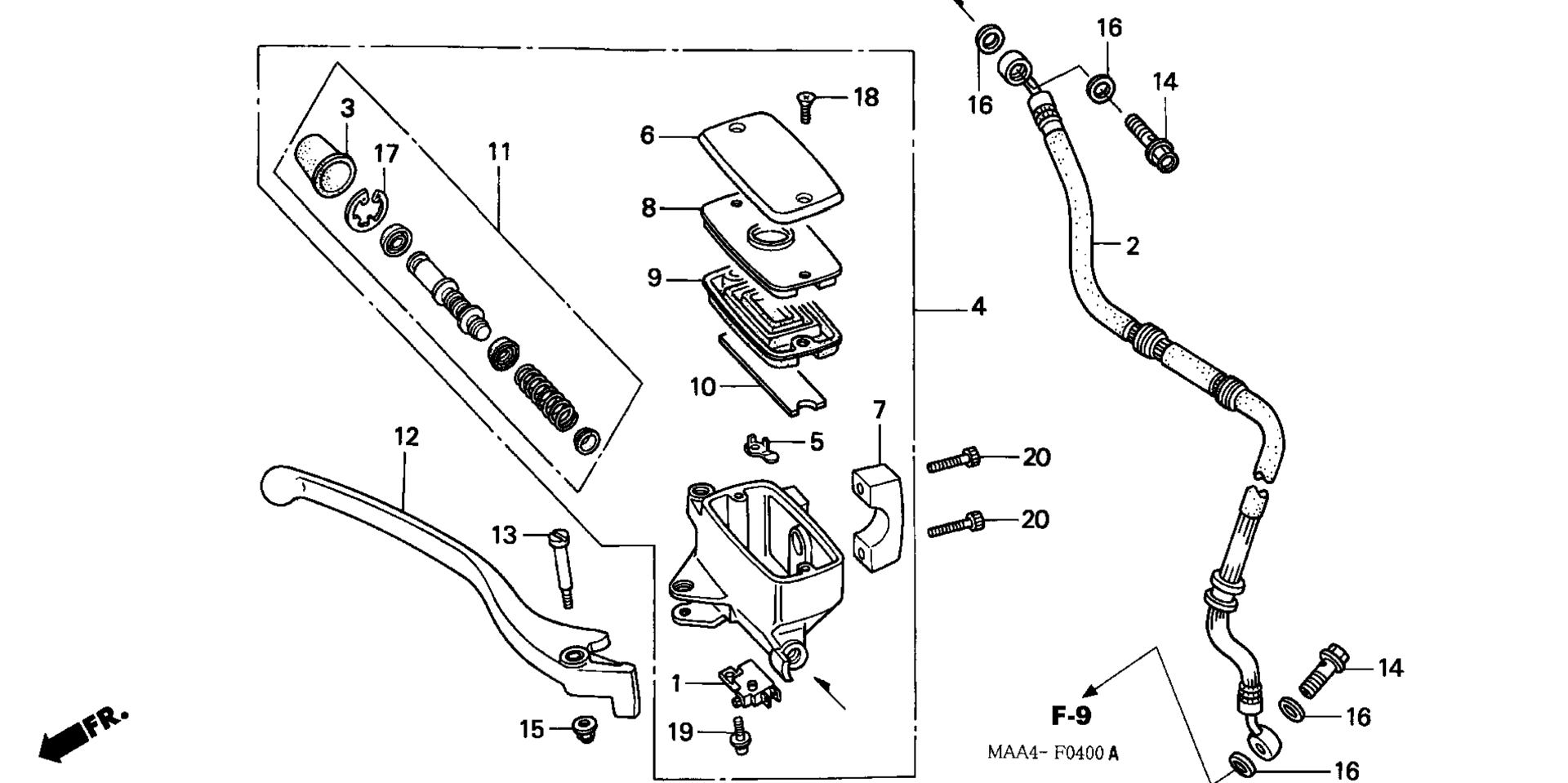

Схема переднего главного цилиндра тормоза для VT1100C A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MM5-600
По запросу
2
HOSE, FR. BRAKE art. 45126-MAA-A81
По запросу
3
BOOT art. 45504-410-003
По запросу
4
MASTER CYLINDER SUB-ASSY., FR. BRAKE (COO) art. 45510-MFR-305
По запросу
5
PROTECTOR art. 45512-MA6-006
По запросу
6
CAP, MASTER CYLINDER (NISSIN) art. 45513-MR1-016
По запросу
7
HOLDER, MASTER CYLINDER (NISSIN) art. 45517-MR1-671
По запросу
8
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
9
DIAPHRAGM art. 45520-MM5-006
По запросу
10
FLOAT, FR. MASTER CYLINDER (NISSIN) art. 45523-MN5-006
По запросу
11
MASTER CYLINDER SET art. 45530-471-831
По запросу
12
LEVER, R. HANDLE art. 53175-MFR-305
По запросу
13
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
14
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
15
NUT, CAP (6MM) art. 90201-415-000
По запросу
16
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
17
CIRCLIP art. 90651-MA5-671
По запросу
18
SCREW, FLAT (4X12) art. 93600-04012-1A
По запросу
19
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
20
BOLT, SOCKET (6X22) art. 96600-06022-10
По запросу
