модель 2005 года
- Модель VT750
- Код модели VT750DCA A

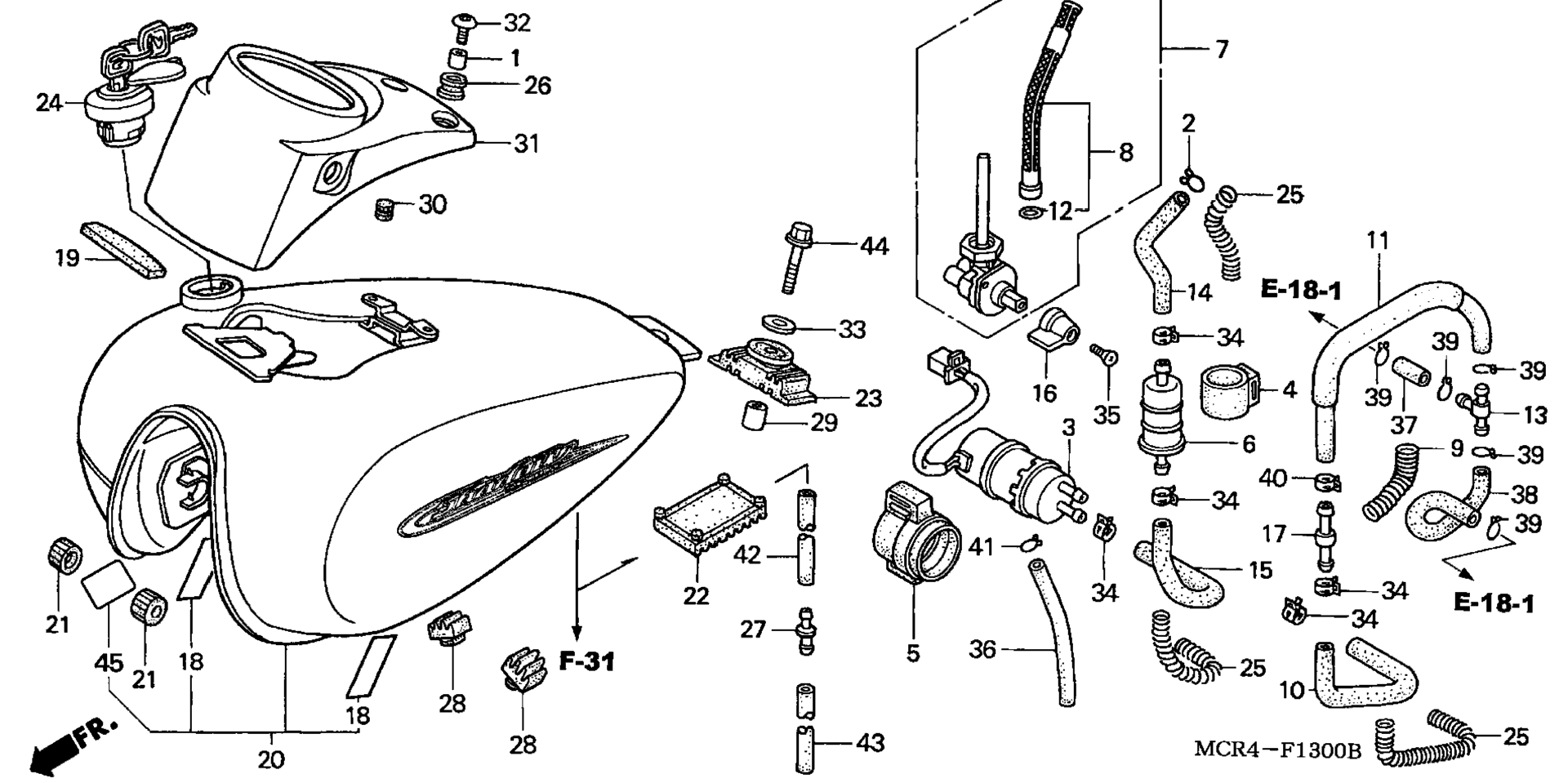

Схема топливной системы TANK / FUEL PUMP для VT750DCA A
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, ADJUSTING COVER art. 11346-371-300
По запросу
2
CLIP, OIL DRAIN TUBE art. 15771-KV6-000
По запросу
3
PUMP ASSY., FUEL (MITSUBISHI) (MSDS) art. 16710-MBA-612
По запросу
4
HOLDER, STRAINER art. 16711-MF2-000
По запросу
5
RUBBER, FUEL PUMP MOUNTING art. 16711-MZ7-000
По запросу
6
FILTER, FUEL art. 16900-MG8-003
от 290 ₽
7
PETCOCK ASSY. art. 16950-MCR-A03
По запросу
8
SCREEN SET, FUEL STRAINER art. 16952-MCL-013
По запросу
9
WIRE B, GUARD art. 16952-MF5-000
По запросу
10
TUBE C, FUEL art. 16953-MCL-000
По запросу
11
TUBE D, FUEL art. 16955-MBA-000
По запросу
12
O-RING art. 16958-KM9-005
По запросу
13
JOINT, FUEL TUBE art. 16958-MB0-000
По запросу
14
TUBE A, FUEL art. 16961-MCL-000
По запросу
15
TUBE B, FUEL art. 16962-MCL-000
По запросу
16
LEVER, PETCOCK art. 16963-MY5-610
По запросу
17
JOINT, FUEL TUBE art. 16966-MR1-000
По запросу
18
TAPE, TANK GUARD art. 17506-GCS-300
По запросу
19
RUBBER, FR. FUEL TANK art. 17511-KGB-610
По запросу
20
TANK SET, FUEL (TYPE1) (WL) art. 17520-MCR-A20ZA
По запросу
21
CUSHION, FR. FUEL TANK art. 17611-KE8-000
По запросу
22
CUSHION, RR. FUEL TANK art. 17612-MCL-000
По запросу
23
CUSHION, RR. FUEL TANK art. 17613-KY1-000
По запросу
24
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
25
WIRE, GUARD art. 17672-MY1-000
По запросу
26
RUBBER, PROTECTOR GASKET art. 18293-GN2-000
По запросу
27
JOINT, TUBE art. 19103-ML7-000
По запросу
28
RUBBER, STAND STOPPER art. 50505-GR1-000
По запросу
29
COLLAR, CUSHION RUBBER BUSH (SHOWA) art. 52486-074-000
По запросу
30
PLUG, HOLE art. 61110-388-000
По запросу
31
COVER, METER art. 83510-MCL-010
По запросу
32
BOLT, SPECIAL (6X14) art. 90118-MCL-000
По запросу
33
WASHER (8.5X28) art. 90534-MV4-000
По запросу
34
CLAMP, CANISTER HOSE art. 90682-SA0-671
По запросу
35
SCREW, OVAL (5X12) art. 90111-MZ5-000
По запросу
36
BULK HOSE, FUEL (4.5X3000) (95001-450(95001-45001-60M) art. 95001-45003-60M
По запросу
37
BULK HOSE, FUEL (7.5X8000) (7.5X35) art. 95001-75008-60M
По запросу
38
BULK HOSE, FUEL (7.5X8000) (7.3X200) art. 95001-75008-60M
По запросу
39
Стопор Honda art. 95002-02120
от 263 ₽
40
CLAMP, TUBE (D12) art. 95002-41200-08
По запросу
41
CLIP, TUBE (C9) art. 95002-50000
По запросу
42
BULK HOSE, VACUUM (4.5X1000) (4.5X540) art. 95005-45001-20M
По запросу
43
BULK HOSE, VACUUM (7.3X1000) (7.3X100) art. 95005-75001-20M
По запросу
44
BOLT, FLANGE (8X35) art. 95701-08035-00
По запросу
45
TAPE, TANK GUARD art. 17528-MR4-900
По запросу
