модель 2005 года
- Модель VT750
- Код модели VT750DCA A

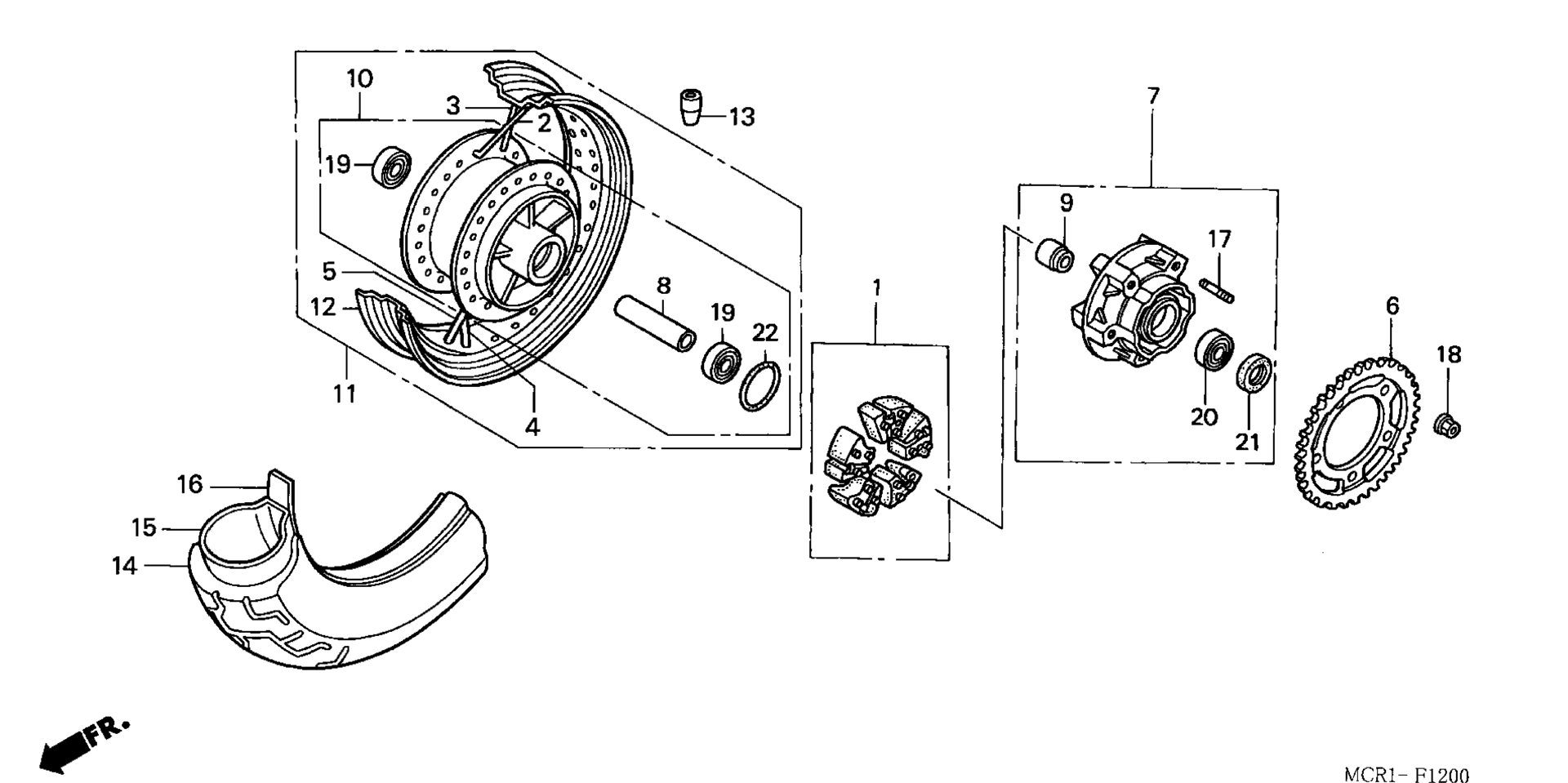

Схема заднего колеса для VT750DCA A
Схема
Детали
Номер
Наименование детали
Цена
1
DAMPER SET, WHEEL art. 06410-MBA-000
По запросу
2
(L. INSIDE) art. 06420-MCL-000
По запросу
3
(L. OUTSIDE) art. 06421-MCL-000
По запросу
4
(R. INSIDE) art. 06422-MCL-000
По запросу
5
(R. OUTSIDE) art. 06423-MCL-000
По запросу
6
SPROCKET, FINAL DRIVEN (41T) art. 41201-MBA-000
По запросу
7
FLANGE SUB-ASSY., RR. DRIVEN art. 42615-MBA-000
По запросу
8
COLLAR, RR. AXLE DISTANCE art. 42620-MW0-010
По запросу
9
COLLAR B, RR. WHEEL DISTANCE art. 42625-MV4-000
По запросу
10
HUB SUB-ASSY., RR. art. 42635-MBA-000
По запросу
11
WHEEL SUB-ASSY., RR. art. 42650-MCL-010
По запросу
12
RIM, RR. WHEEL (3.50X15) (DAIDO) art. 42701-MBA-013
По запросу
13
WEIGHT, BALANCE (20G) art. 42705-MEG-003
По запросу
13
WEIGHT, BALANCE (15G) art. 42704-MEG-003
По запросу
14
TIRE, RR. (160/80-15) (M/C 74S) (DUNLOP) art. 42711-MEG-704
По запросу
14
TIRE, RR. (160/80-15) (M/C 74S) (BS) art. 42711-MCL-023
По запросу
15
TUBE, TIRE (BS) art. 42712-MR6-671
По запросу
16
FLAP, TIRE (BS) art. 42713-MR1-671
По запросу
16
FLAP, TIRE (45-15) (DUNLOP) art. 42713-MR1-672
По запросу
17
BOLT, STUD (12X25) art. 90102-MAS-000
По запросу
18
NUT, FLANGE (12MM) (FUSERASHI) art. 90306-KF0-003
По запросу
19
BEARING, RADIAL BALL (6204UU) (NSK) art. 91052-MZ2-A21
По запросу
20
BEARING, RADIAL BALL (62/22) art. 91073-MV4-782
По запросу
21
DUST SEAL (30X50X7.5) art. 91252-MAE-003
По запросу
22
O-RING (61X2) art. 91302-MA6-003
По запросу
