модель 2005 года
- Модель VTX1800
- Код модели VTX1800C2 A

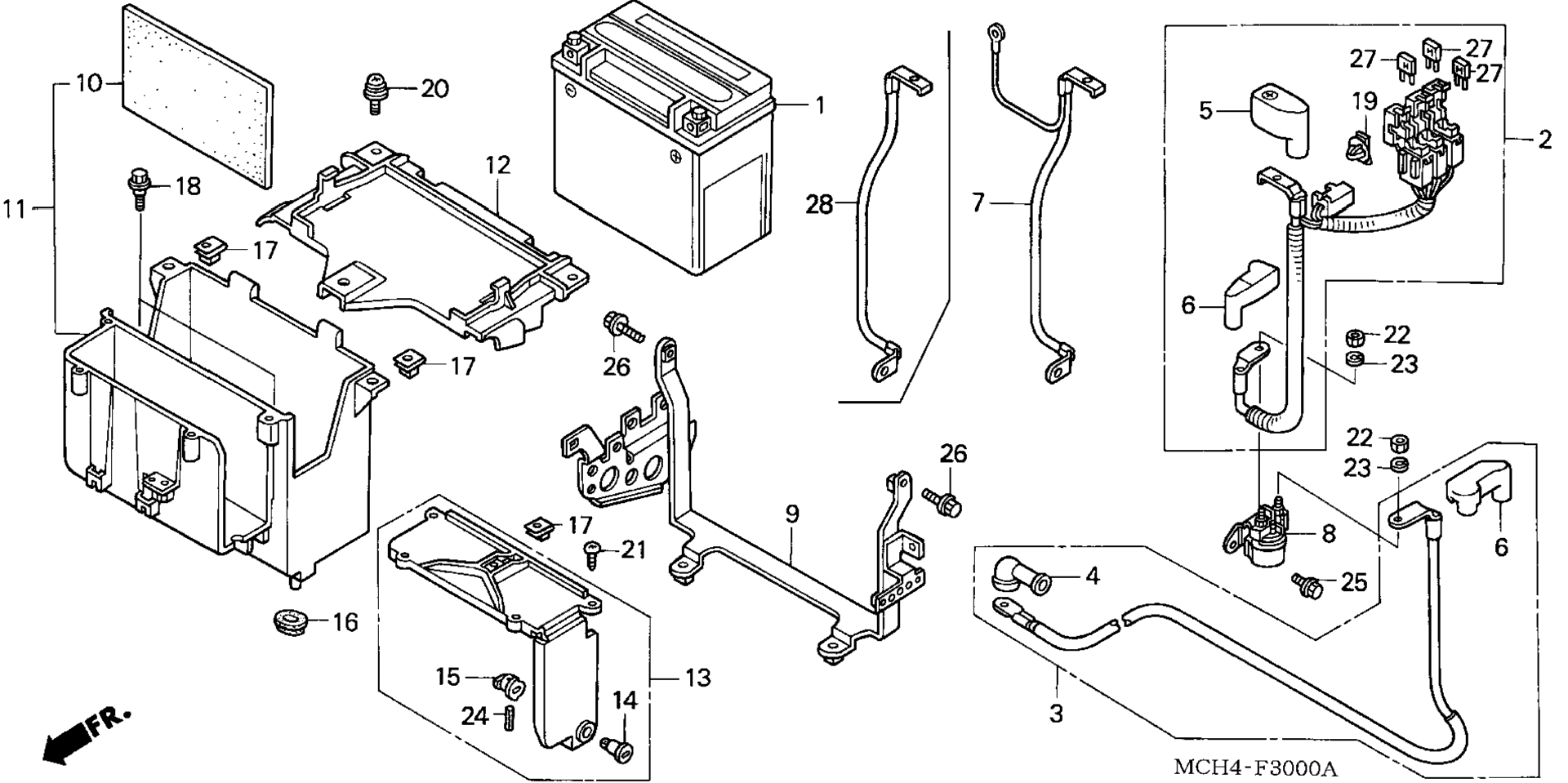

Схема аккумулятора для VTX1800C2 A
Схема
Детали
Номер
Наименование детали
Цена
1
BATTERY (YTX20L-BS) (MSDS) art. 31500-MCA-003AH
По запросу
2
CABLE, STARTER BATTERY art. 32401-MCH-F10
По запросу
3
CABLE, STARTER MOTOR art. 32410-MCV-A20
По запросу
4
COVER, STARTER MOTOR TERMINAL art. 32411-230-000
По запросу
5
COVER, BATTERY TERMINAL art. 32414-MZ5-000
По запросу
6
COVER B, MAGNETIC SWITCH art. 32416-MF5-000
По запросу
8
SWITCH ASSY., STARTER MAGNETIC art. 35850-ZJ1-811
По запросу
9
HOLDER, BATTERY BOX art. 50322-MCV-R10
По запросу
10
CUSHION, BATTERY art. 50325-KM1-000
По запросу
11
BOX, BATTERY art. 50325-MCH-000
По запросу
12
COVER, BATTERY BOX art. 50326-MCV-R10
По запросу
13
COVER ASSY., TOOL art. 50330-MCH-000
По запросу
14
BODY, KEY art. 83507-422-000
По запросу
15
STOPPER, KEY BODY art. 83508-KBG-000
По запросу
16
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
17
NUT, FENDER SETTING art. 84601-HA7-670
По запросу
18
BOLT, FLANGE (6MM) art. 90003-GAZ-000
По запросу
19
CLIP, CONNECTOR (BROWN) art. 91556-SP0-003
По запросу
20
SCREW-WASHER (6X20) art. 93893-06020-07
По запросу
21
SCREW, TAPPING (4X12) art. 93903-24380
По запросу
22
NUT, HEX. (6MM) art. 94002-06080-0S
По запросу
23
WASHER, SPRING (6MM) art. 94111-06800
По запросу
24
PIN, SPRING (2X14) art. 94305-20141
По запросу
25
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
26
BOLT, FLANGE (6X20) art. 95701-06020-07
По запросу
27
FUSE, MINI (30A) art. 98200-43000
По запросу
28
CABLE, BATTERY GROUND art. 32601-MCH-A00
По запросу
