модель 2005 года
- Модель VTX1800
- Код модели VTX1800C2 A

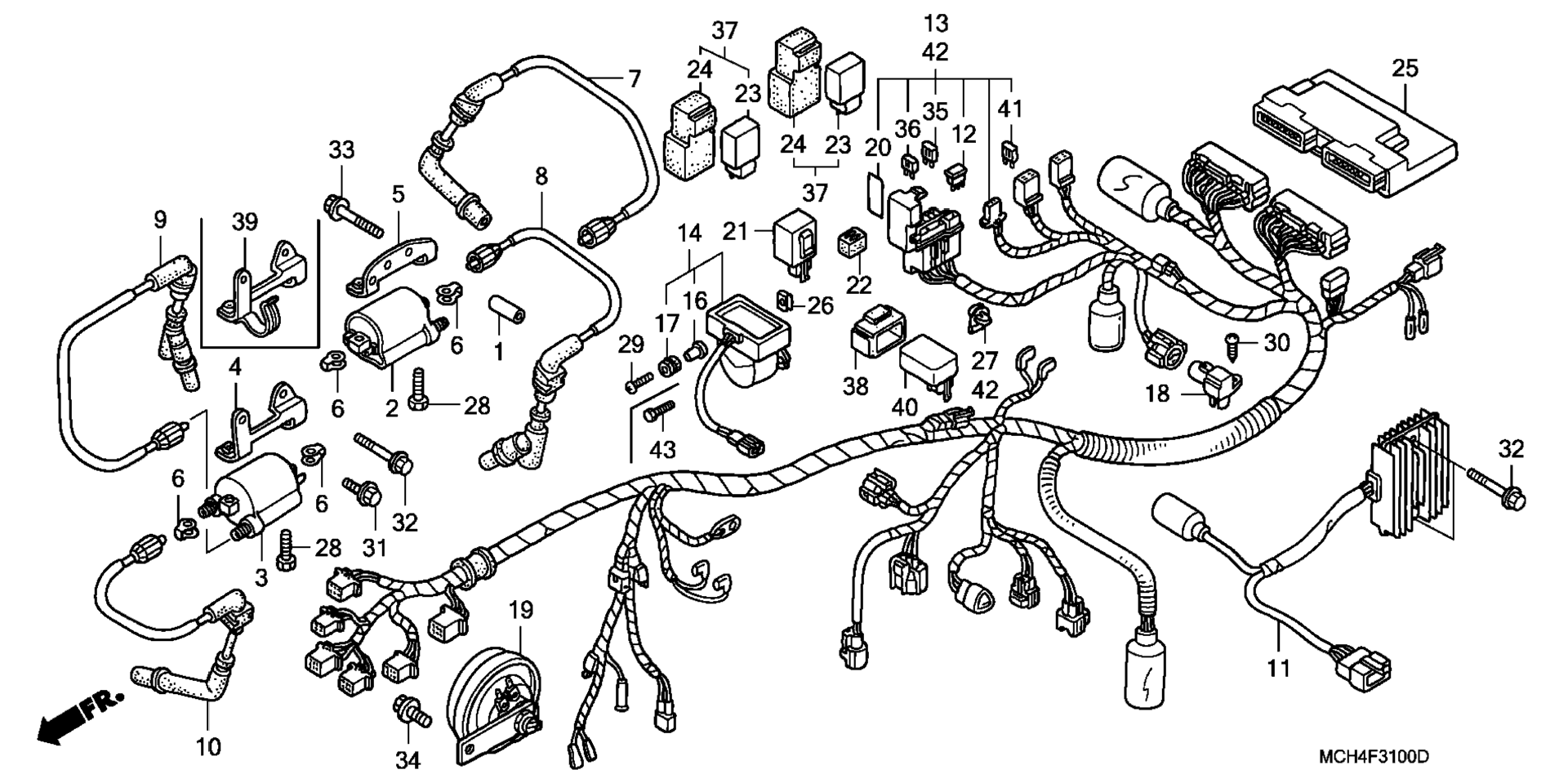

Схема жгута проводов для VTX1800C2 A
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, AIR CLEANER ELEMENT SETTING art. 17212-MR1-000
По запросу
2
COIL, IGNITION art. 30510-MCC-003
По запросу
3
COIL, IGNITION (TEC) art. 30510-MM8-003
По запросу
5
STAY, RR. IGNITION COIL art. 30515-MCH-000
По запросу
6
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
7
WIRE, IGNITION (1) art. 30751-MCH-000
По запросу
8
WIRE, IGNITION (2) art. 30752-MCH-000
По запросу
9
WIRE, IGNITION (3) art. 30753-MCH-000
По запросу
10
WIRE, IGNITION (4) art. 30754-MCH-000
По запросу
11
RECTIFIER ASSY., REGULATOR art. 31600-MCH-000
По запросу
12
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
14
SENSOR ASSY., BANK ANGLE art. 35160-MCH-013
По запросу
15
SENSOR ASSY., BANK ANGLE art. 35160-MCH-013
По запросу
16
COLLAR art. 35162-MN5-003
По запросу
17
GROMMET art. 35163-MN5-003
По запросу
18
SENSOR, MAP art. 37830-MCF-003
По запросу
19
HORN ASSY. (HIGH) art. 38110-MCH-003
По запросу
23
RELAY, STARTER (MITSUBA) art. 38501-GN2-014
По запросу
24
SUSPENSION, STARTER RELAY (MITSUBA) art. 38506-GC7-611
По запросу
25
PGM-FI UNIT art. 38770-MCH-C11
По запросу
26
NUT, CLIP (4MM) art. 64527-KE8-700
По запросу
27
CLIP, CONNECTOR (ORANGE) art. 91580-SM4-003
По запросу
28
BOLT, HEX. (6X22) art. 92101-06022-4J
По запросу
30
SCREW, TAPPING (4X12) art. 93903-24380
По запросу
31
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
32
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
33
BOLT, FLANGE (6X45) art. 95701-06045-08
По запросу
34
BOLT, FLANGE (8X12) art. 95701-08012-00
По запросу
35
FUSE, MINI (10A) art. 98200-41000
По запросу
36
FUSE, MINI (20A) art. 98200-42000
По запросу
37
RELAY ASSY., STARTER art. 38500-GC7-612
По запросу
38
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-KB4-000
По запросу
39
STAY, FR. IGNITION COIL art. 30514-MCV-R10
По запросу
40
RELAY, TURN SIGNAL POSITION art. 38301-MEC-671
По запросу
41
FUSE, MINI (5A) art. 98200-40500
По запросу
42
WIRE HARNESS art. 32100-MCH-C11
По запросу
43
BOLT, HEX. (4X22) art. 92101-04022-0A
По запросу
