модель 2006 года
- Модель CB600
- Код модели CB600F AC

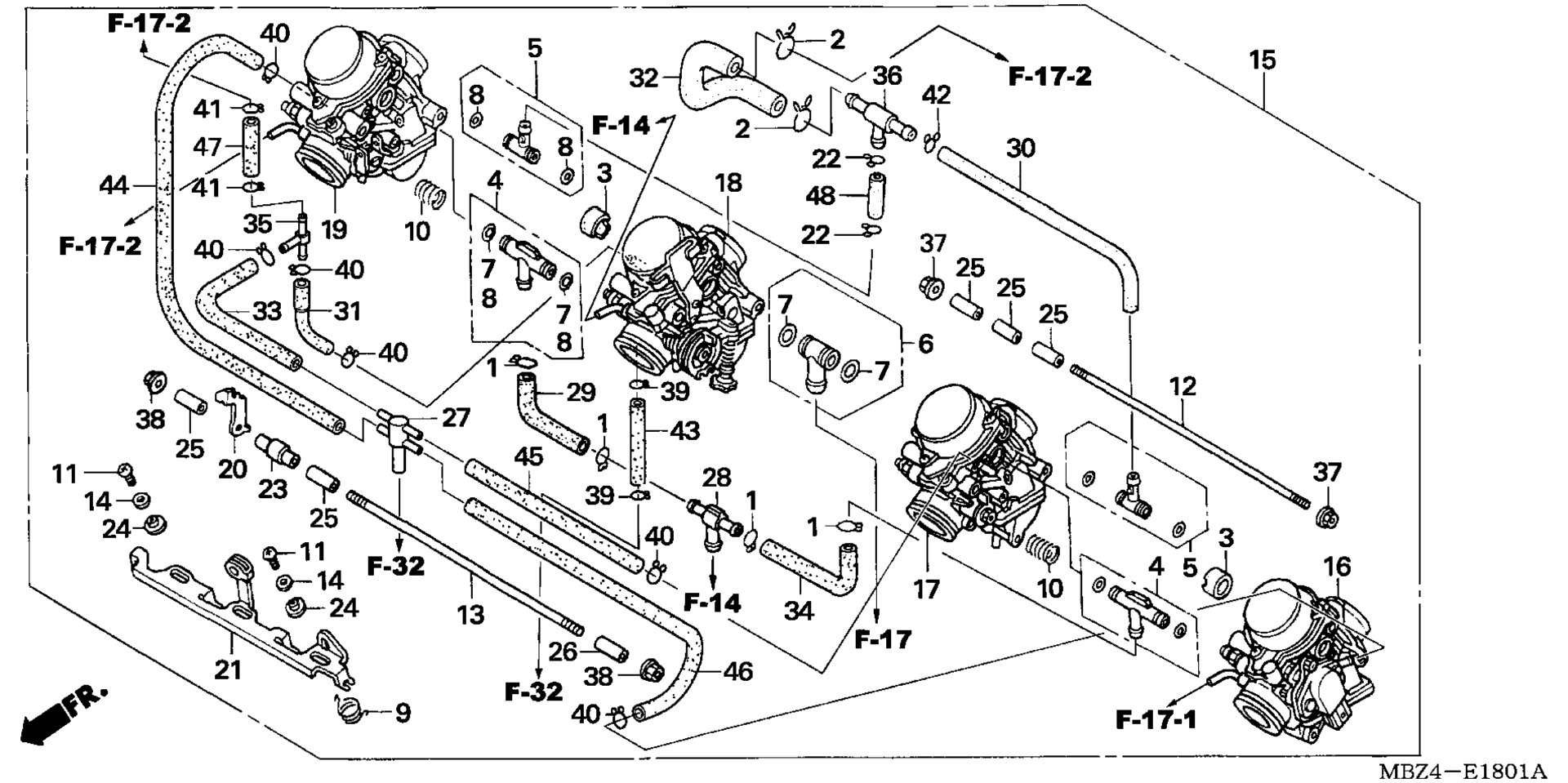

Схема карбюратора (COMPONENT PARTS) для CB600F AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, BREATHER TUBE art. 15772-292-010
По запросу
2
CLIP, BREATHER TUBE art. 15772-551-000
По запросу
3
JOINT art. 16024-KAZ-000
По запросу
4
JOINT SET art. 16024-MZ2-E00
По запросу
5
JOINT SET art. 16026-MZ2-E00
По запросу
6
JOINT SET art. 16027-MAL-E00
По запросу
7
GASKET SET C art. 16039-MZ1-790
По запросу
7
GASKET SET B art. 16040-MZ1-790
По запросу
8
GASKET SET B art. 16040-MZ1-790
По запросу
9
SPRING, TORSION COIL art. 16051-MZ5-670
По запросу
10
SPRING, COMPRESSION COIL art. 16053-MA6-003
По запросу
11
SCREW, TRUSS (4X8) art. 16081-KAZ-000
По запросу
12
BOLT art. 16083-MAT-000
По запросу
13
BOLT art. 16084-MER-D01
По запросу
14
WASHER, PLAIN art. 16085-MV4-000
По запросу
15
CARBURETOR ASSY. (VP49T A) art. 16100-MBZ-L51
По запросу
16
CARBURETOR ASSY. 1 art. 16101-MBZ-L51
По запросу
17
CARBURETOR ASSY. 2 art. 16102-MBZ-L51
По запросу
18
CARBURETOR ASSY. 3 art. 16103-MBZ-L51
По запросу
19
CARBURETOR ASSY. 4 art. 16104-MBZ-L51
По запросу
20
PLATE, BYSTARTER STAY art. 16119-MBZ-610
По запросу
21
LEVER, STARTER art. 16120-MER-D01
По запросу
22
CLIP, TUBE art. 16163-GHB-610
По запросу
23
COLLAR art. 16172-MBZ-610
По запросу
24
COLLAR art. 16175-MZ1-000
По запросу
25
PIN, DOWEL (7.9X20) art. 16178-MAS-600
По запросу
26
PIN, DOWEL (7.9X12.4) art. 16178-MBZ-K31
По запросу
27
T-JOINT art. 16180-ME5-761
По запросу
28
T-JOINT art. 16180-MM5-601
По запросу
29
TUBE, FUEL art. 16195-MY9-000
По запросу
30
TUBE art. 16955-MEC-505
По запросу
31
TUBE art. 16198-MBZ-L11
По запросу
32
TUBE art. 16199-MBZ-K31
По запросу
33
TUBE art. 16199-MBZ-L11
По запросу
34
TUBE, FUEL art. 16199-MY9-000
По запросу
35
PIPE, THREE WAY JOINT art. 16960-ME9-000
По запросу
36
T-JOINT art. 17193-MN5-000
По запросу
37
NUT, FLANGE (5MM) art. 94050-05000
По запросу
38
NUT, FLANGE (6MM) art. 94050-06000
По запросу
39
CLIP, TUBE (B7) art. 95002-02079
По запросу
40
CLIP, TUBE (B8) art. 95002-02089
По запросу
41
CLIP, TUBE (B10) art. 95002-02100
По запросу
42
CLIP, TUBE (B12) art. 95002-02129
По запросу
43
BULK HOSE, VACUUM (3.5X1000) (3.5X100) art. 95005-35001-20M
По запросу
44
BULK HOSE, VACUUM (4.5X1000) (4.5X160) art. 95005-45001-20M
По запросу
45
BULK HOSE, VACUUM (4.5X1000) (4.5X235) art. 95005-45001-20M
По запросу
46
BULK HOSE, VACUUM (4.5X1000) (4.5X375) art. 95005-45001-20M
По запросу
47
BULK HOSE, VACUUM (5.5X3000) (5.3X75) art. 95005-55003-20M
По запросу
48
BULK HOSE, VACUUM (7X1000) (7X25) art. 95005-70001-50M
По запросу
