модель 2006 года
- Модель CB600
- Код модели CB600F AC

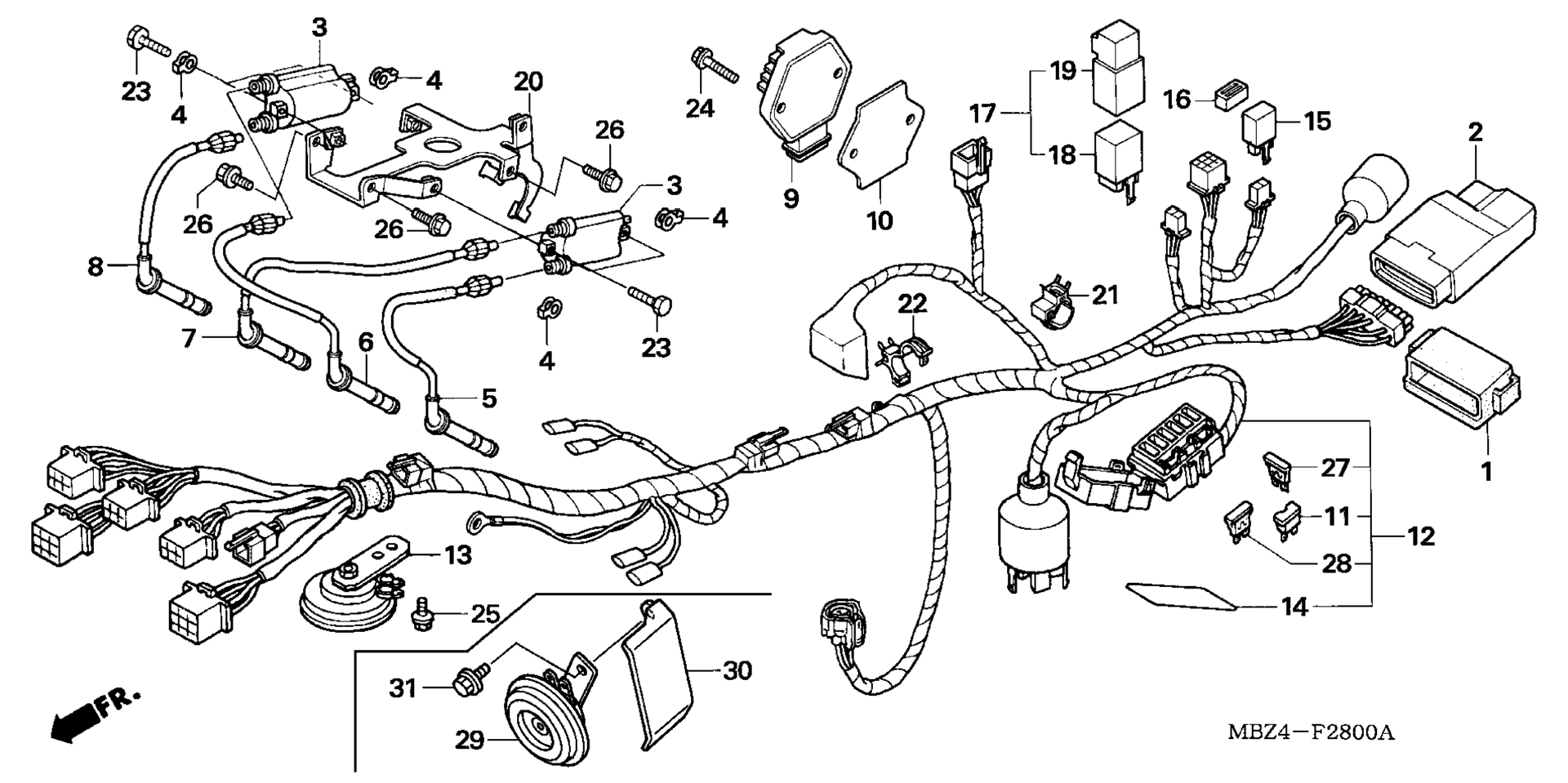

Схема жгута проводов для CB600F AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, SPARK UNIT art. 30405-MBT-610
По запросу
2
MODULE, IGNITION CONTROL (CDI) art. 30410-MBZ-A41
По запросу
3
COIL, IGNITION art. 30510-MCC-003
По запросу
4
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
5
CAP ASSY. 1, IGNITION art. 30751-MBZ-K00
По запросу
6
CAP ASSY. 2, IGNITION art. 30752-MBZ-K00
По запросу
7
CAP ASSY. 3, IGNITION art. 30753-MBZ-K00
По запросу
8
CAP ASSY. 4, IGNITION art. 30754-MBZ-K00
По запросу
9
RECTIFIER ASSY., REGULATE art. 31600-KFG-861
По запросу
10
PLATE, REGULATE RECTIFIER art. 31601-MBZ-G00
По запросу
11
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
12
WIRE HARNESS art. 32100-MBZ-A40
По запросу
15
RELAY, TURN SIGNAL (MITSUBA) art. 38301-MEG-000
По запросу
16
SUSPENSION, TURN SIGNAL RELAY (MITSUBA) art. 38306-KK4-000
По запросу
17
RELAY ASSY., STARTER art. 38500-GC7-612
По запросу
18
RELAY, STARTER (MITSUBA) art. 38501-GN2-014
По запросу
19
SUSPENSION, STARTER RELAY (MITSUBA) art. 38506-GC7-611
По запросу
20
STAY, IGNITION COIL art. 50130-MBZ-K00
По запросу
21
CLIP, CABLE (15MM) art. 90690-GHB-651
По запросу
22
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
23
BOLT, HEX. (6X20) art. 92101-06020-4J
По запросу
24
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
26
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
27
FUSE, MINI (10A) art. 98200-41000
По запросу
28
FUSE, MINI (20A) art. 98200-42000
По запросу
29
HORN art. 38120-MBZ-C50
По запросу
30
GUARD, HORN art. 50380-MBZ-C50
По запросу
31
BOLT, FLANGE (8X14) (DR) art. 90116-MBZ-C50
По запросу
