модель 2006 года
- Модель VT1100
- Код модели VT1100C A

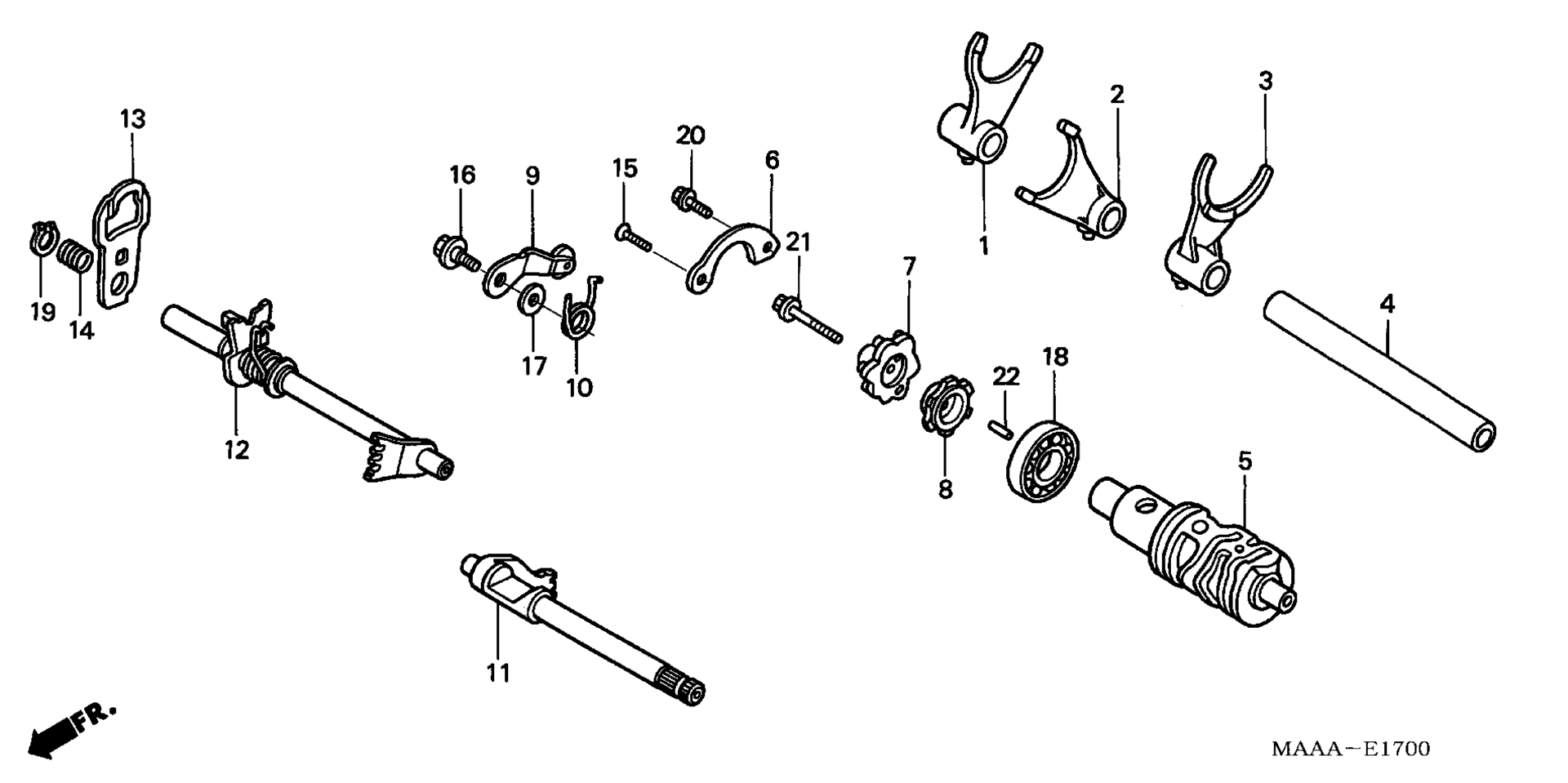

Схема переключение передач барабан для VT1100C A
Схема
Детали
Номер
Наименование детали
Цена
1
FORK, R. GEARSHIFT art. 24211-MCK-A00
По запросу
2
FORK C, GEARSHIFT art. 24212-MCK-A00
По запросу
3
FORK, L. GEARSHIFT art. 24213-MCK-A00
По запросу
4
SHAFT, GEARSHIFT FORK art. 24241-MCK-A00
По запросу
5
DRUM, GEARSHIFT art. 24302-MG8-000
По запросу
6
PLATE, SHIFT DRUM BEARING SETTING art. 24310-MK7-670
По запросу
7
CAM, GEARSHIFT art. 24411-MAH-000
По запросу
8
ROTOR, POSITIVE STOPPER art. 24413-KA6-003
По запросу
9
STOPPER, GEARSHIFT DRUM art. 24430-MAH-000
По запросу
10
SPRING, SHIFT DRUM STOPPER art. 24435-MM8-000
По запросу
11
SPINDLE A, GEARSHIFT art. 24610-MAA-A00
По запросу
12
SPINDLE, GEARSHIFT (B) art. 24615-MAH-000
По запросу
13
PLATE, GEARSHIFT art. 24621-MG8-000
По запросу
14
SPRING, GEARSHIFT PLATE art. 24631-MAH-300
По запросу
15
SCREW, FLAT (6X16) art. 90022-ME9-000
По запросу
16
PIVOT, SHIFT DRUM STOPPER ARM art. 90022-MG8-000
По запросу
17
WASHER, SHIFT DRUM STOPPER art. 90487-MB0-000
По запросу
18
BEARING, RADIAL BALL (17X32X7) art. 91006-MCK-A01
По запросу
19
CIRCLIP, OUTER (12MM) art. 94510-12000
По запросу
20
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
21
BOLT, FLANGE (6X32) art. 95701-06032-00
По запросу
22
ROLLER (3X10) art. 96222-30100
По запросу
