модель 2006 года
- Модель VT1100
- Код модели VT1100C A

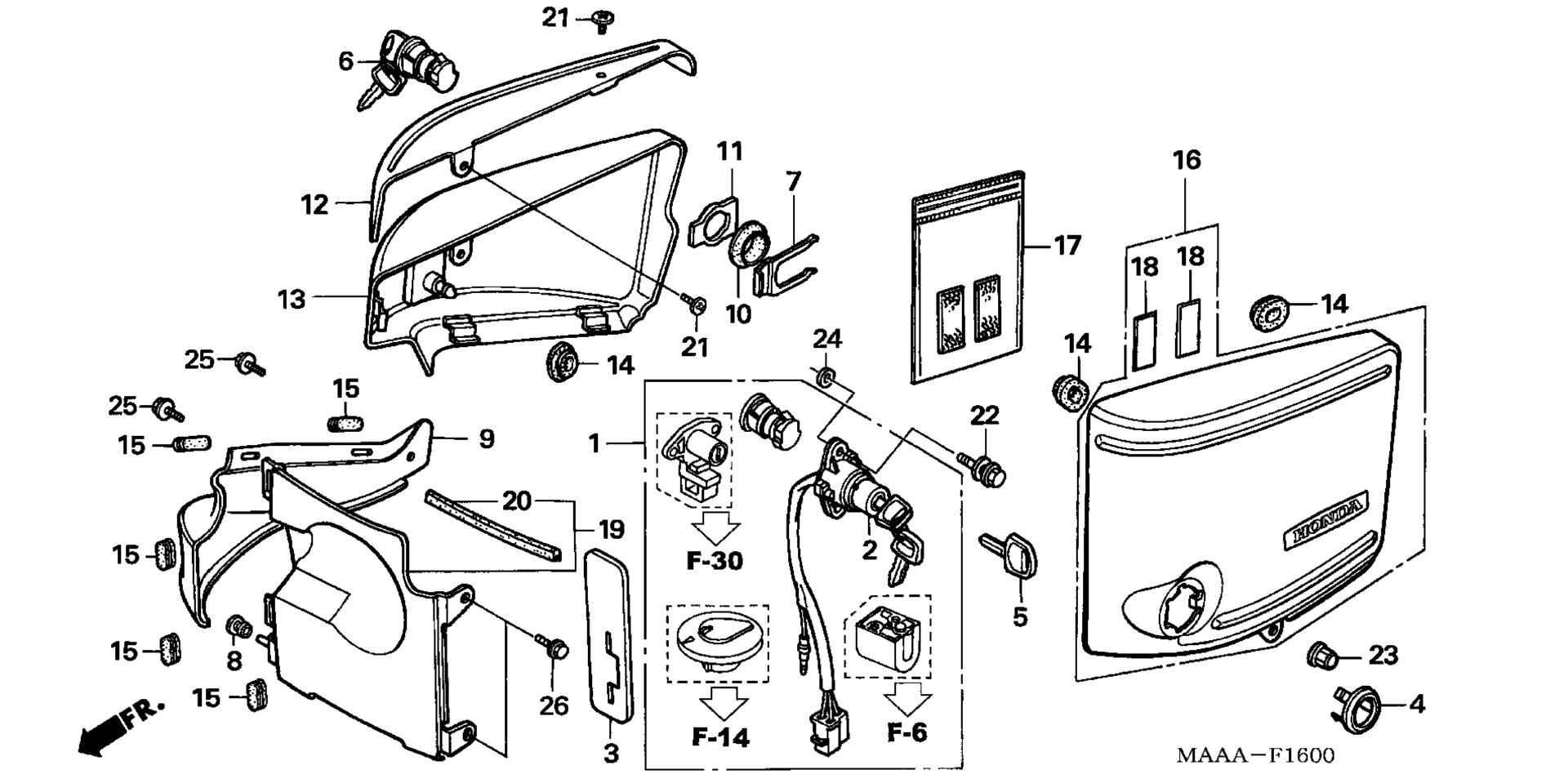

Схема боковой крышки для VT1100C A
Схема
Детали
Номер
Наименование детали
Цена
1
LOCK SET art. 35010-MAA-A30
По запросу
2
SWITCH ASSY., COMBINATION art. 35100-MCK-A00
По запросу
3
COVER, IGNITION SWITCH art. 35104-MM8-000
По запросу
4
RING, IGNITION SWITCH art. 35106-MM8-000
По запросу
5
KEY, BLANK (TYPE 2) (KEY NO. CXX / DXX) art. 35122-MR1-770
По запросу
5
KEY, BLANK (TYPE 1) (KEY NO. AXX / BXX) art. 35121-MR1-770
По запросу
6
LOCK, FILLER LID art. 37220-439-007
По запросу
7
SPRING, LOCK KEY SETTING art. 37222-463-000
По запросу
8
BUSH, ARM art. 52237-GJ5-003
По запросу
9
COVER B, R. SIDE art. 83501-MM8-000
По запросу
10
RUBBER, SIDE COVER LOCK art. 83502-MM8-000
По запросу
11
COLLAR, LOCK SET art. 83503-MM8-000
По запросу
12
COVER, SIDE (OUTER) art. 83510-MM8-000
По запросу
13
COVER SET A, R. SIDE (WL) art. 83550-MAA-B00
По запросу
14
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
15
GROMMET, SIDE COVER art. 83602-MM8-000
По запросу
16
COVER ASSY., L. SIDE art. 83610-MAA-B00
По запросу
17
BAG, OWNER’S MANUAL art. 83642-MAH-A40
По запросу
18
TAPE, MAGIC (25X50) (FEMALE) art. 83643-355-300
По запросу
19
COVER, CENTER art. 83700-MAA-A00
По запросу
20
RUBBER, PROTECTOR art. 83701-MAA-A00
По запросу
21
SCREW, SPECIAL (5X12) art. 90001-MG9-670
По запросу
22
BOLT, BREAK OFF art. 90107-KR3-630
По запросу
23
NUT, CAP (6MM) art. 90304-ML0-000
По запросу
24
COLLAR, SEAT art. 91552-763-A00
По запросу
25
BOLT, FLANGE (6X10) art. 95701-06010-00
По запросу
26
BOLT, FLANGE (6X10) art. 95701-06010-08
По запросу
