модель 2006 года
- Модель VTX1800
- Код модели VTX1800F2 A

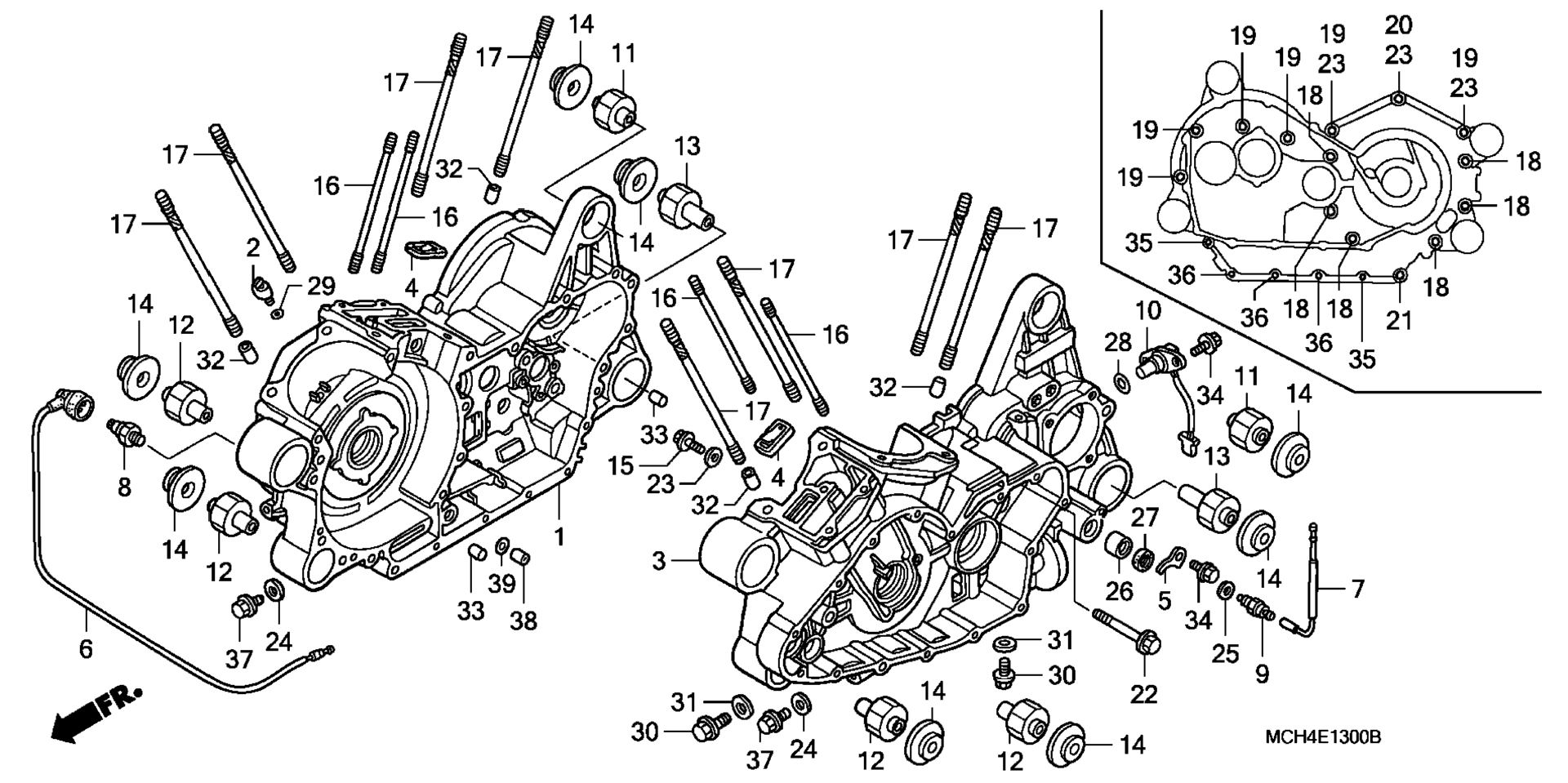

Схема картера для VTX1800F2 A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. art. 11100-MCH-700
По запросу
2
JET, OIL art. 11140-MCH-000
По запросу
3
CRANKCASE, L. art. 11200-MCH-700
По запросу
4
VALVE, REED art. 18601-MN4-851
По запросу
5
PLATE, SPINDLE art. 24612-MAL-600
По запросу
6
SUB-HARNESS A art. 32101-MCH-000
По запросу
7
SUB-HARNESS B art. 32102-MCH-000
По запросу
8
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MJ4-024
По запросу
9
SWITCH ASSY., NEUTRAL (TOYO) art. 35600-KE8-003
По запросу
10
SENSOR ASSY., SPEED art. 37700-MCV-003
По запросу
11
RUBBER, MOUNT (A) art. 50211-MCH-000
По запросу
12
RUBBER, MOUNT (B) art. 50212-MCH-000
По запросу
13
RUBBER, MOUNT (C) art. 50213-MCH-000
По запросу
14
RUBBER, MOUNT (D) art. 50214-MCH-000
По запросу
15
BOLT, ORIFICE (1.6MM) art. 90003-MCH-000
По запросу
16
BOLT, STUD (8X176) art. 90011-MCH-000
По запросу
17
BOLT, STUD (10X223) art. 90012-MCH-000
По запросу
18
BOLT, FLANGE (8X95) art. 90016-MCH-000
По запросу
19
BOLT, FLANGE (8X105) art. 90017-MCH-000
По запросу
20
BOLT, FLANGE (8X115) art. 90018-MCH-000
По запросу
21
BOLT, UBS (8X65) art. 90029-MBL-610
По запросу
22
BOLT, FLANGE (8X80) art. 90053-MM8-680
По запросу
23
WASHER, SEALING (8MM) art. 90441-MG8-000
По запросу
24
Шайба 10мм Honda art. 90443-MB0-000
По запросу
25
WASHER, NEUTRAL art. 90443-MJ6-000
По запросу
26
BEARING, NEEDLE (14X22X16) art. 91106-KM1-013
По запросу
27
OIL SEAL (14X22X5) (NOK) art. 91203-KA4-771
По запросу
28
O-RING (18.1X3.6) art. 91302-MAL-601
По запросу
29
Кольцо 5X1.7 Honda art. 91305-MG7-003
По запросу
30
BOLT, DRAIN PLUG (12MM) art. 92800-12000
По запросу
31
Кольцо 12MM Honda art. 94109-12000
По запросу
32
PIN, DOWEL (14X20) art. 94301-14200
По запросу
33
PIN B, DOWEL (10X16) art. 94302-10160
По запросу
34
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
35
BOLT, FLANGE (6X55) art. 95701-06055-00
По запросу
36
BOLT, FLANGE (6X70) art. 95701-06070-00
По запросу
37
BOLT, FLANGE (10X16) art. 95701-10016-00
По запросу
38
COLLAR, O-RING art. 15155-300-000
По запросу
39
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
39
Кольцо 14.8X2.4 Honda art. 91356-MA6-005
По запросу
