модель 2006 года
- Модель VTX1800
- Код модели VTX1800F2 A

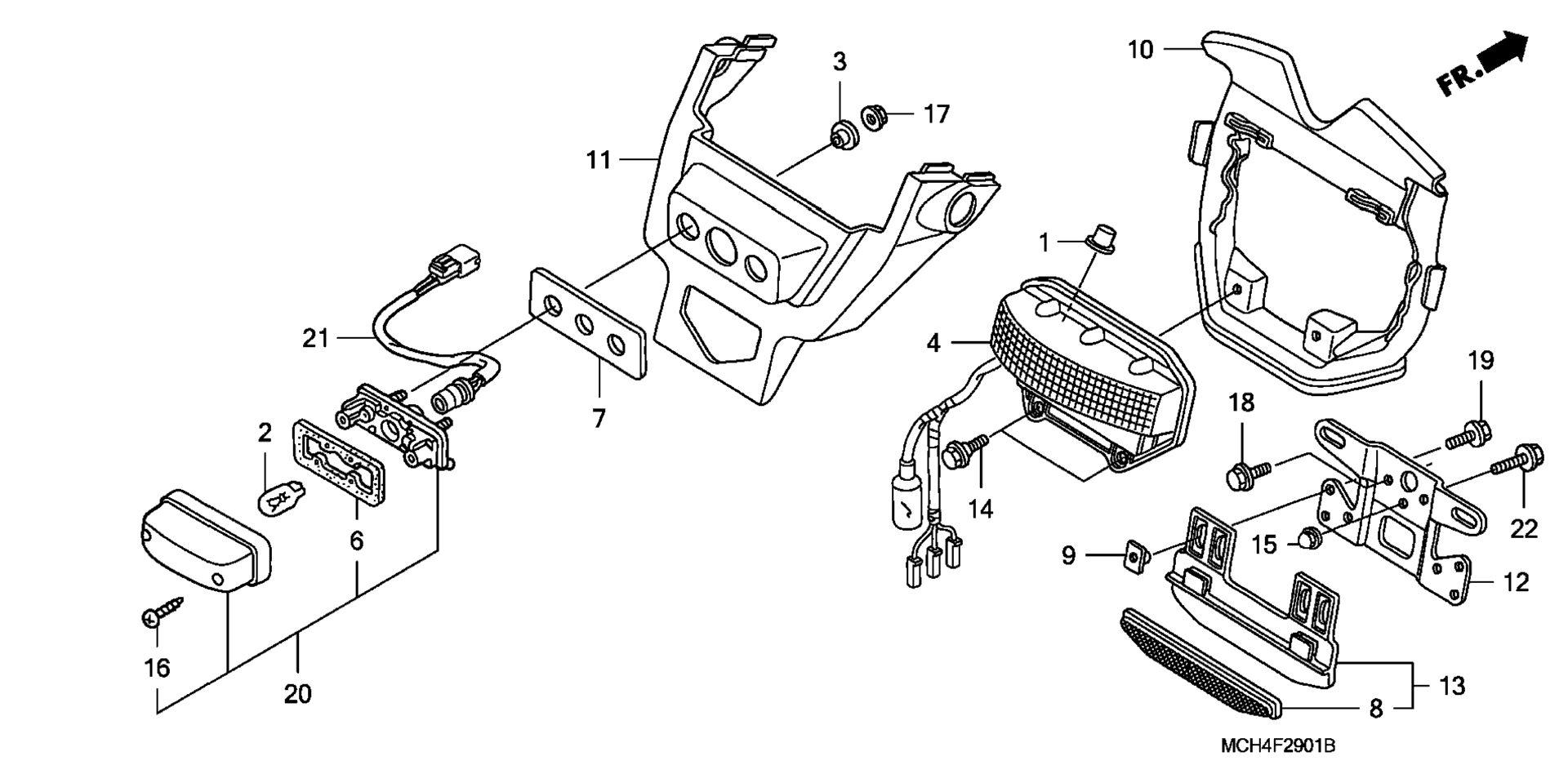

Схема заднего фонаря (VTX1800F) для VTX1800F2 A
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, RADIATOR MOUNTING art. 19113-MB1-870
По запросу
2
BULB (12V 5W) (STANLEY) art. 33301-SA0-741
По запросу
3
COLLAR C, RR. TURN SIGNAL art. 33614-MEC-650
По запросу
4
TAILLIGHT ASSY. art. 33701-MCH-F11
По запросу
6
GASKET, LENS art. 33729-MCZ-003
По запросу
7
RUBBER, LICENSE LIGHT art. 33730-MCH-F10
По запросу
8
REFLECTOR, REFLEX art. 33743-MEC-860
По запросу
9
NUT, SPECIAL (6X7) art. 61304-958-003
По запросу
10
COVER (INNER) art. 77360-MCH-F10
По запросу
11
COVER, TAILLIGHT art. 80120-MCH-F10
По запросу
12
BRACKET, NUMBER PLATE art. 84701-MCH-F10
По запросу
13
BRACKET B ASSY., NUMBER PLATE art. 84705-MCH-F10
По запросу
14
BOLT, FLANGE (6MM) art. 90113-GF0-000
По запросу
15
NUT, CAP art. 90201-428-900
По запросу
16
SCREW, TAPPING (4X16) art. 93901-24480
По запросу
17
NUT, FLANGE (5MM) art. 94050-05000
По запросу
18
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
19
BOLT, FLANGE (6X8) art. 96001-06008-07
По запросу
20
LIGHT, LICENSE art. 33721-MCH-F11
По запросу
21
SOCKET art. 33722-MCH-F11
По запросу
22
BOLT, FLANGE (6X14) art. 95701-06014-07
По запросу
