модель 2007 года
- Модель VTX1300
- Код модели VTX1800F2 A

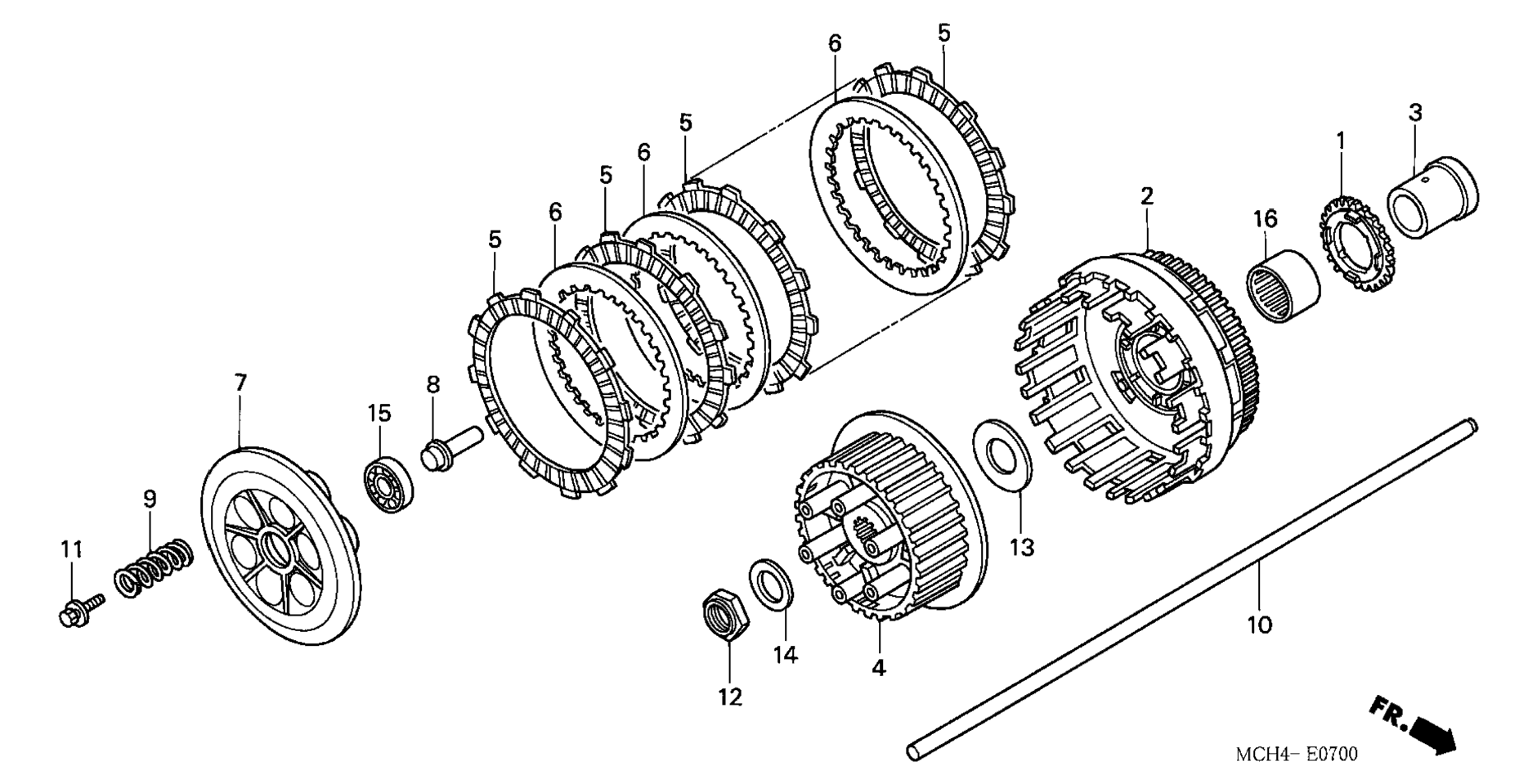

Схема сцепления для VTX1800F2 A
Схема
Детали
Номер
Наименование детали
Цена
1
SPROCKET, OIL PUMP DRIVE (31T) art. 15131-MCH-000
По запросу
2
CLUTCH OUTER (55T) art. 22100-MCV-R10
По запросу
3
GUIDE, CLUTCH (OUTER) art. 22116-MCH-000
По запросу
4
CENTER, CLUTCH art. 22120-MCH-000
По запросу
5
DISK, CLUTCH FRICTION art. 22201-MCA-000
По запросу
6
PLATE, CLUTCH art. 22321-MAT-000
По запросу
7
PLATE, CLUTCH PRESSURE art. 22350-MCH-000
По запросу
8
PIECE, CLUTCH JOINT art. 22366-MAZ-000
По запросу
9
SPRING, CLUTCH art. 22401-MCH-000
По запросу
10
ROD, CLUTCH LIFTER art. 22851-MCH-000
По запросу
11
BOLT-WASHER (6X35) art. 90022-MAT-E00
По запросу
12
NUT, LOCK (25MM) art. 90231-MCH-000
По запросу
13
WASHER, THRUST (28.2X56X2) art. 90401-MCH-000
По запросу
14
WASHER, SPRING (25MM) (CHUO SPRING) art. 90432-MM8-003
По запросу
15
BEARING, RADIAL BALL (16003) art. 91011-KK6-013
По запросу
16
BEARING, NEEDLE (35X42X30) art. 91024-MW3-671
По запросу
