модель 2007 года
- Модель VTX1300
- Код модели VTX1800F2 A

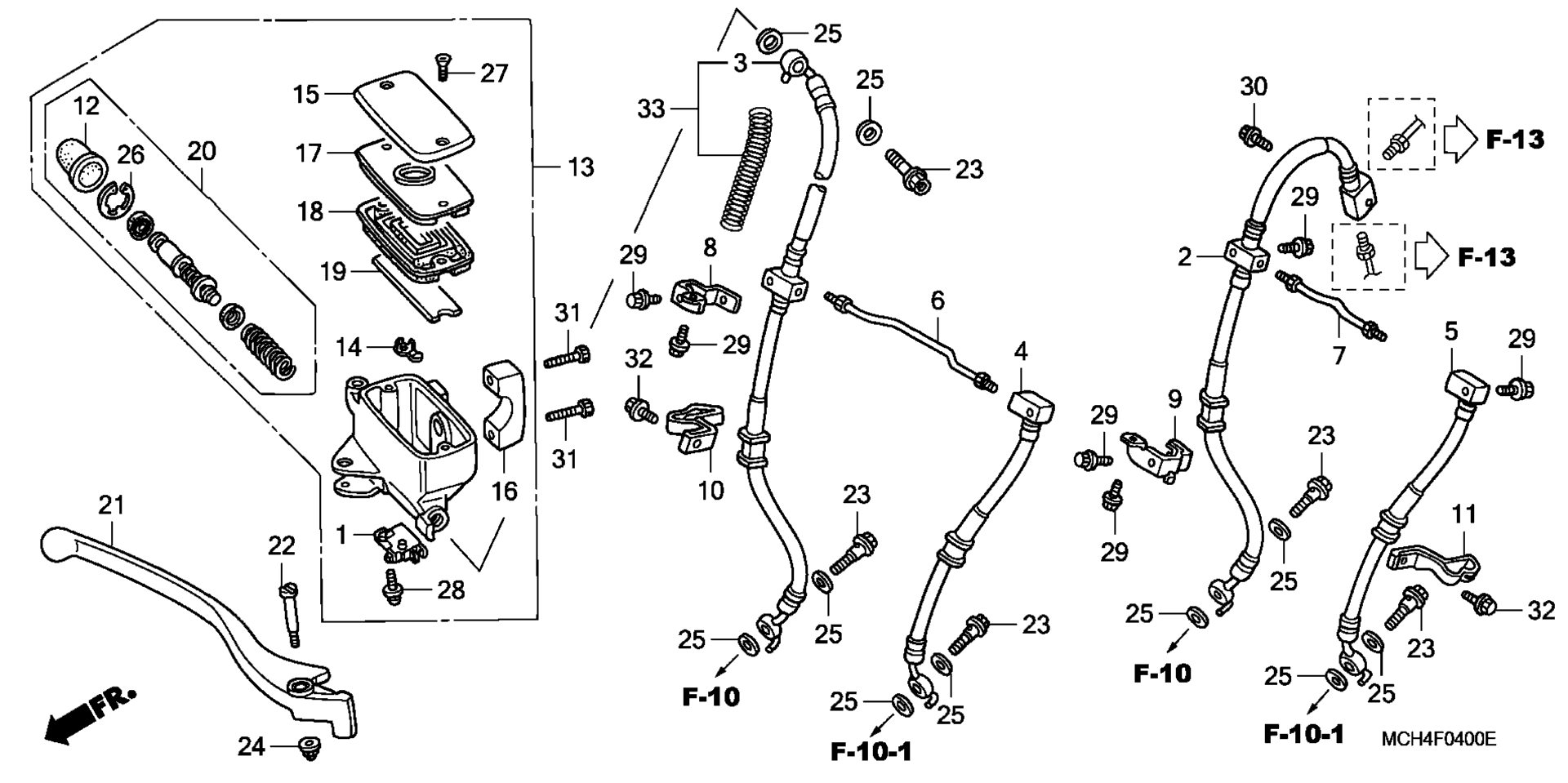

Схема переднего главного цилиндра тормоза для VTX1800F2 A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MM5-600
По запросу
2
SUB-HOSE, R. FR. BRAKE art. 45124-MCH-A11
По запросу
4
HOSE, L. FR. BRAKE MAIN art. 45126-MCH-A11
По запросу
5
SUB-HOSE, L. FR. BRAKE art. 45127-MCH-A11
По запросу
6
PIPE A, FR. BRAKE art. 45135-MCH-000
По запросу
7
PIPE B, FR. BRAKE art. 45136-MCH-000
По запросу
8
STAY, R. FR. BRAKE HOSE art. 45155-MCH-A00
По запросу
9
STAY, L. FR. BRAKE HOSE art. 45156-MCH-A00
По запросу
10
CLAMP B, R. FR. BRAKE HOSE art. 45157-MCH-000
По запросу
11
CLAMP B, L. FR. BRAKE HOSE art. 45158-MCH-000
По запросу
12
BOOT art. 45504-410-003
По запросу
13
MASTER CYLINDER SUB-ASSY., FR. BRAKE (NISSIN) art. 45510-MCH-C11
По запросу
14
PROTECTOR art. 45512-MA6-006
По запросу
15
CAP, MASTER CYLINDER (NISSIN) art. 45513-MR1-016
По запросу
16
HOLDER, MASTER CYLINDER (NISSIN) art. 45517-MR1-671
По запросу
17
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
18
DIAPHRAGM art. 45520-MM5-006
По запросу
19
FLOAT, FR. MASTER CYLINDER (NISSIN) art. 45523-MN5-006
По запросу
20
MASTER CYLINDER SET art. 45530-MA4-671
По запросу
21
LEVER, R. HANDLE art. 53175-MCV-R21
По запросу
22
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
23
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
24
NUT, CAP (6MM) art. 90201-415-000
По запросу
25
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
26
CIRCLIP art. 90651-MA5-671
По запросу
27
SCREW, FLAT art. 90158-MT7-000
По запросу
28
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
29
BOLT, FLANGE (6X12) art. 90123-MCH-A00
По запросу
30
BOLT, FLANGE (6X25) art. 90124-MCH-A00
По запросу
31
BOLT, SOCKET (6X22) art. 90101-MCL-000
По запросу
32
BOLT, FLANGE (6X12) art. 90125-MCH-A00
По запросу
33
HOSE, R. FR. BRAKE MAIN art. 45125-MCH-A11
По запросу
