модель 2008 года
- Модель CRF230
- Код модели CRF230L AC

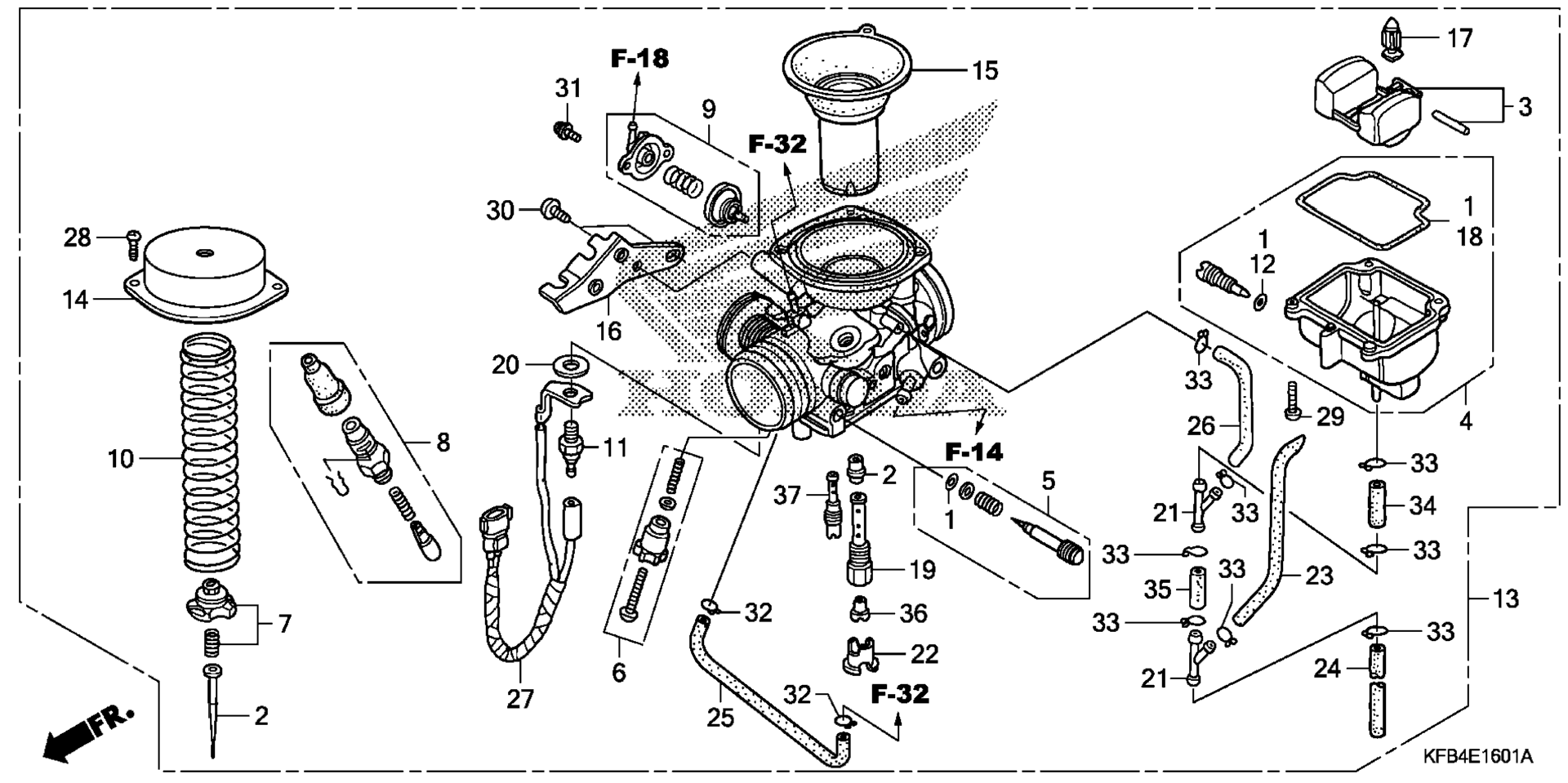

Схема карбюратора (AC) для CRF230L AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-KPK-901
По запросу
2
NEEDLE SET, JET art. 16012-KFB-751
По запросу
3
FLOAT SET art. 16013-KR3-980
По запросу
4
CHAMBER SET, FLOAT art. 16015-KFB-003
По запросу
5
SCREW SET art. 16016-KFG-J01
По запросу
6
SCREW SET art. 16028-KR3-980
По запросу
7
PLATE SET, VALVE art. 16037-KFB-751
По запросу
8
VALVE SET, STARTER art. 16046-KFB-000
По запросу
9
VALVE SET, AIR CUT art. 16048-KFB-000
По запросу
10
SPRING, VACUUM PISTON art. 16050-KFB-000
По запросу
11
HEATER art. 16071-KFB-841
По запросу
12
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
13
CARBURETOR ASSY. (VE3AH A) art. 16100-KFB-931
По запросу
14
TOP art. 16107-KFB-000
По запросу
15
PISTON, VACUUM art. 16111-KFB-010
По запросу
16
STAY, WIRE art. 16119-KFB-000
По запросу
17
VALVE, FLOAT art. 16155-413-751
По запросу
18
GASKET, FLOAT CHAMBER art. 16163-KPK-901
По запросу
19
HOLDER, NEEDLE JET art. 16165-KFB-600
По запросу
20
COLLAR, SET art. 16172-KFB-901
По запросу
21
JOINT art. 16180-ML6-671
По запросу
22
PLATE, BUFFER art. 16185-MN9-004
По запросу
23
TUBE art. 16196-KFB-931
По запросу
24
TUBE art. 16197-KFB-931
По запросу
25
TUBE art. 16198-KFB-931
По запросу
26
TUBE art. 16199-KFB-931
По запросу
27
SUB-HARNESS, CARBURETOR HEATER art. 32160-KFB-900
По запросу
28
SCREW, PAN (4X8) art. 93500-04008-0A
По запросу
29
SCREW, PAN (4X14) art. 93500-04014-0A
По запросу
30
SCREW, PAN (5X10) art. 93500-05010-0A
По запросу
31
SCREW-WASHER (4X10) art. 93892-04010-08
По запросу
32
CLIP, TUBE (B7) art. 95002-02079
По запросу
33
CLIP, TUBE (B8) art. 95002-02089
По запросу
34
BULK HOSE, VACUUM (4.5X1000) (4.5X30) art. 95005-45001-50M
По запросу
35
BULK HOSE, VACUUM (4.5X1000) (4.5X40) art. 95005-45001-50M
По запросу
36
JET, MAIN (#118) art. 99101-KTN-1180
По запросу
37
JET, SLOW (#35) art. 99104-KC1-0350
По запросу
