модель 2008 года
- Модель CRF230
- Код модели CRF230L AC

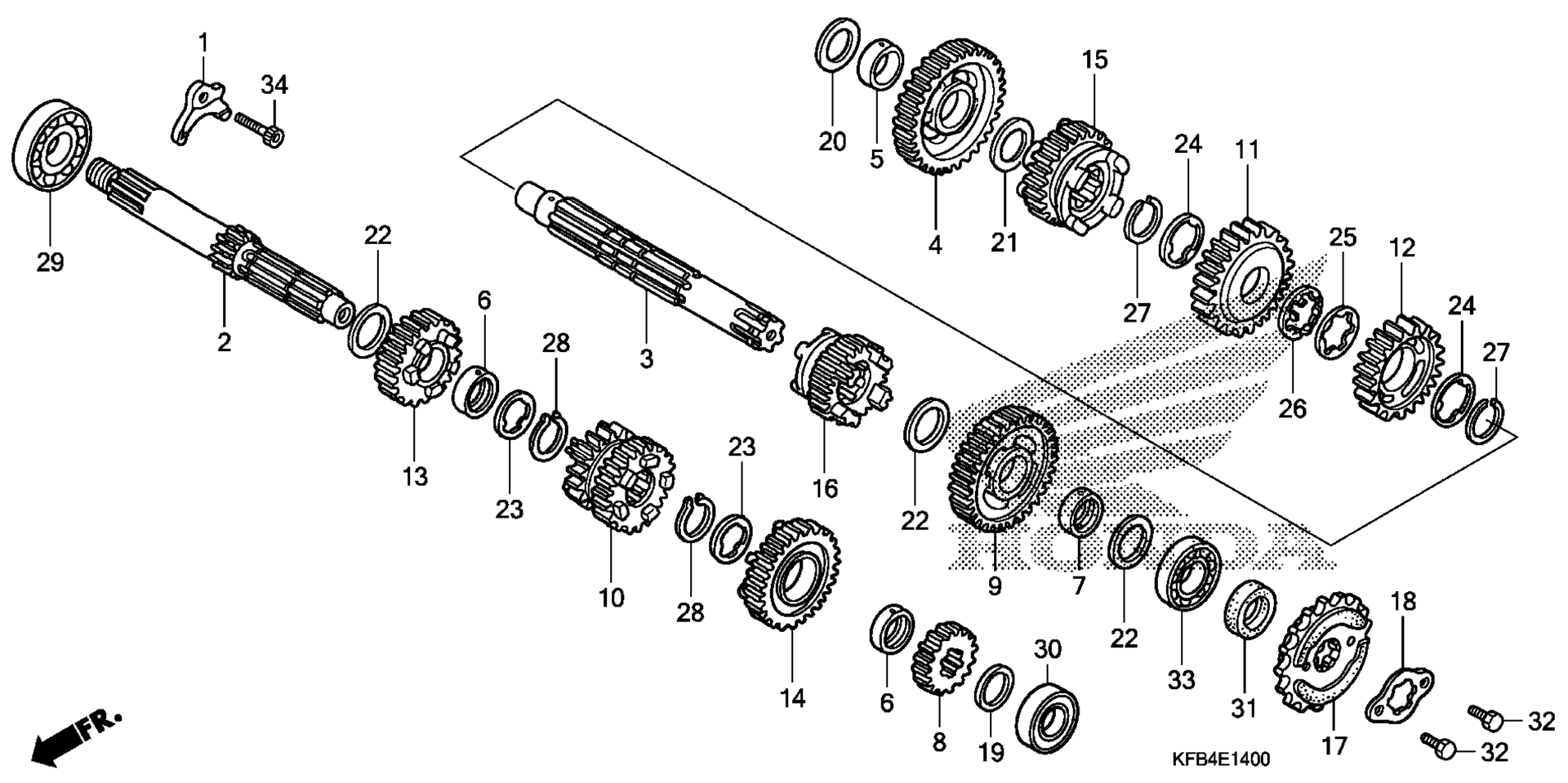

Схема трансмиссии для CRF230L AC
Схема
Детали
Номер
Наименование детали
Цена
1
PLATE, BEARING SETTING art. 11108-KHA-940
По запросу
2
MAINSHAFT (12T) art. 23210-KFB-750
По запросу
3
COUNTERSHAFT, TRANSMISSION art. 23221-KFB-000
По запросу
4
GEAR, COUNTERSHAFT FIRST (37T) art. 23421-KFB-000
По запросу
5
COLLAR, COUNTERSHAFT LOW GEAR art. 23427-439-000
По запросу
6
BUSH (20MM) art. 23431-KFB-000
По запросу
7
BUSH (20MM) art. 23431-437-000
По запросу
8
GEAR, MAINSHAFT SECOND (16T) art. 23441-KFB-000
По запросу
9
GEAR, COUNTERSHAFT SECOND (33T) art. 23451-KFB-000
По запросу
10
GEAR, MAINSHAFT THIRD & FOURTH (20T/23T) art. 23461-KFB-750
По запросу
11
GEAR, COUNTERSHAFT THIRD (29T) art. 23471-KFB-000
По запросу
12
GEAR, COUNTERSHAFT FOURTH (26T) art. 23491-KFB-750
По запросу
13
GEAR, MAINSHAFT FIFTH (25T) art. 23501-KFB-000
По запросу
14
GEAR, MAINSHAFT FIFTH (27T) art. 23501-KPM-000
По запросу
15
GEAR, COUNTERSHAFT FIFTH (24T) art. 23511-KFB-000
По запросу
16
GEAR, COUNTERSHAFT FIFTH (22T) art. 23511-KPM-000
По запросу
17
SPROCKET, DRIVE (13T) art. 23801-KCN-000
По запросу
18
PLATE A2, FIXING art. 23811-KR3-600
По запросу
19
WASHER, THRUST (15MM) art. 90451-107-000
По запросу
20
WASHER, THRUST (15MM) art. 90451-365-000
По запросу
21
WASHER, THRUST (16.5MM) art. 90452-437-000
По запросу
22
WASHER, THRUST (20MM) art. 90454-107-000
По запросу
23
WASHER A, SPLINE (20MM) art. 90455-107-000
По запросу
24
WASHER, SPLINE (22MM) art. 90463-437-000
По запросу
25
WASHER, COUNTERSHAFT THIRD SPLINE art. 90464-360-000
По запросу
26
WASHER, LOCK art. 90465-360-000
По запросу
27
CIRCLIP (OUTER) (22MM) art. 90601-437-000
По запросу
28
SET-RING (20MM) art. 90605-200-000
По запросу
29
BEARING, RADIAL BALL (20X55X11) art. 91005-KCN-003
По запросу
30
BEARING, RADIAL BALL (6202U) art. 91005-KK0-003
По запросу
31
OIL SEAL (20X34X7) (ARAI) art. 91201-030-033
По запросу
32
BOLT, HEX. (6X10) art. 92101-06010-0A
По запросу
33
BEARING, RADIAL BALL (6204) art. 96100-62040-00
По запросу
34
BOLT, SOCKET (8X18) art. 96600-08018-18
По запросу
