модель 2009 года
- Модель DN-01
- Код модели NSA700A A

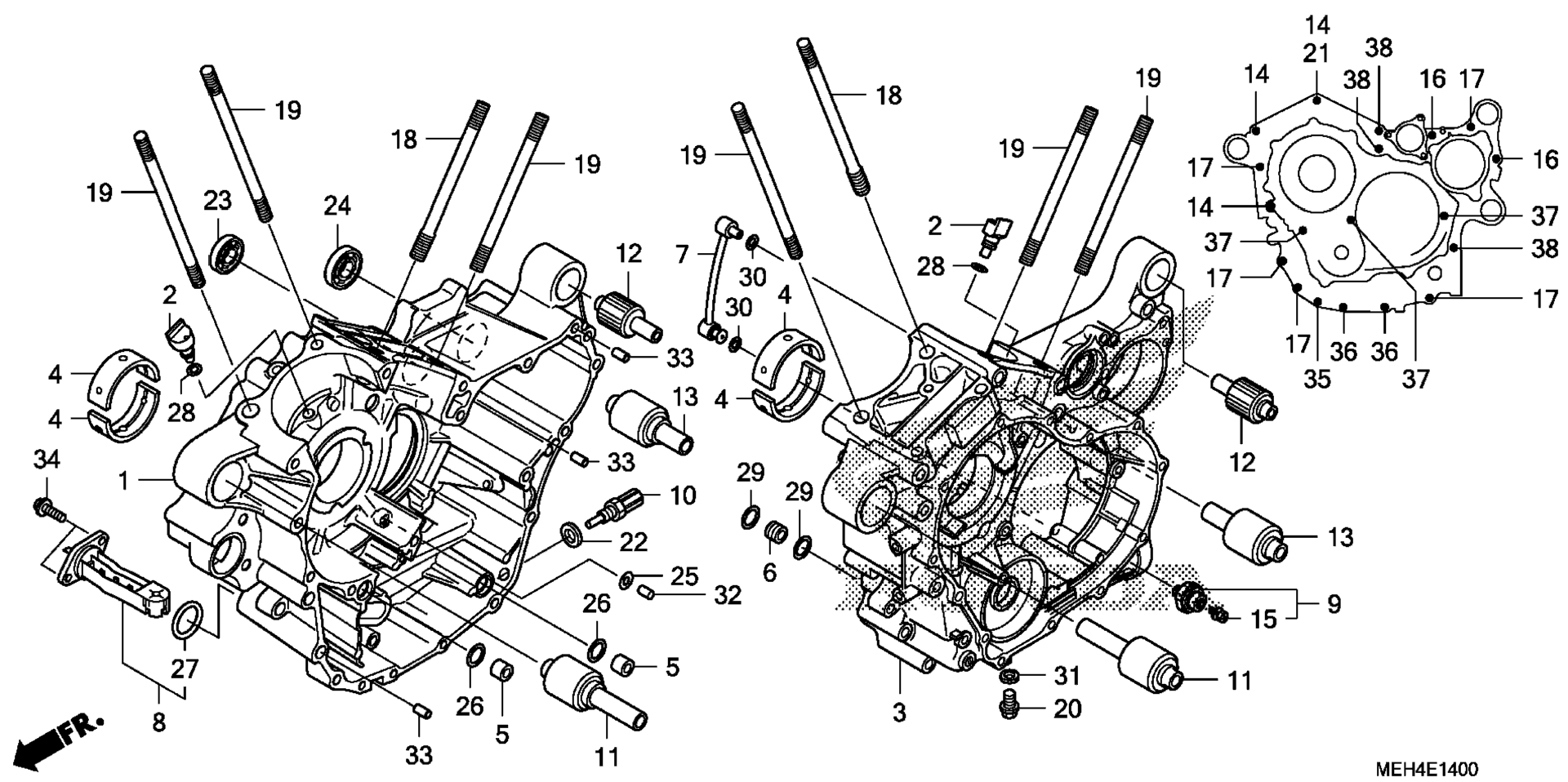

Схема картера для NSA700A A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. art. 11100-MEH-000
По запросу
2
JET, OIL art. 11140-MEW-920
По запросу
3
CRANKCASE, L. art. 11200-MEH-000
По запросу
4
BEARING A, CRANKSHAFT (BLUE) art. 13321-MEG-003
По запросу
4
BEARING B, CRANKSHAFT (BLACK) art. 13322-MEG-003
По запросу
4
BEARING C, CRANKSHAFT (BROWN) art. 13323-MEG-003
По запросу
4
BEARING D, CRANKSHAFT (GREEN) art. 13324-MEG-003
По запросу
4
BEARING E, CRANKSHAFT (OVER SIZE) (YELLOW) art. 13325-MEG-305
По запросу
4
BEARING F, CRANKSHAFT (OVER SIZE) (PINK) art. 13326-MEG-305
По запросу
4
BEARING G, CRANKSHAFT (OVER SIZE) (RED) art. 13327-MEG-305
По запросу
5
COLLAR, O-RING art. 15155-300-000
По запросу
6
COLLAR, OIL PUMP art. 15335-MEH-000
По запросу
7
PIPE, OIL PASSAGE art. 15510-MEH-000
По запросу
8
SWITCH ASSY., OIL LEVEL art. 35480-MEH-003
По запросу
9
SWITCH ASSY., OIL PRESSURE (DENSO) art. 37240-P13-013
По запросу
10
Датчик art. 37750-KPH-701
от 1 990 ₽
11
RUBBER A, MOUNT art. 50332-MEH-000
По запросу
12
RUBBER B, MOUNT art. 50333-MEH-000
По запросу
13
RUBBER C, MOUNT art. 50334-MEH-000
По запросу
14
BOLT, FLANGE (8X140) art. 90002-MEW-920
По запросу
15
BOLT-WASHER (4X8) (DENSO) art. 90002-PA6-003
По запросу
16
BOLT, FLANGE (8X70) art. 90008-MEW-920
По запросу
17
BOLT, FLANGE (8X80) art. 90010-MEG-000
По запросу
18
BOLT, STUD (12X146.5) art. 90012-MEW-920
По запросу
19
BOLT, STUD (10X150.5) art. 90013-MEW-920
По запросу
20
BOLT, DRAIN PLUG (12X15) art. 90131-896-650
По запросу
21
WASHER, SEALING (8MM) art. 90441-ME9-000
По запросу
22
WASHER, SEALING (10MM) art. 90441-425-000
По запросу
23
BEARING, SPECIAL RADIAL BALL (6204) (NTN) art. 91001-GM4-033
По запросу
24
BEARING, RADIAL BALL (62/28) art. 91008-MT3-004
По запросу
25
O-RING (7.7X2.3) (ARAI) art. 91301-PC9-003
По запросу
26
Кольцо 14.8X2.4 Honda art. 91356-MA6-005
По запросу
26
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
27
O-RING (31.8X2.4) (TOYO) art. 91305-MEH-003
По запросу
28
Кольцо 5X1.7 Honda art. 91305-MG7-003
По запросу
29
Кольцо 14.8X2.2 Honda art. 91313-MG7-004
По запросу
30
O-RING (6X3) art. 91319-323-000
По запросу
31
Кольцо 12MM Honda art. 94109-12000
По запросу
32
Палец 8X14 Honda art. 94301-08140
от 221 ₽
33
PIN, DOWEL (10X16) art. 94301-10160
По запросу
34
BOLT, FLANGE (6X18) art. 95701-06018-07
По запросу
35
BOLT, FLANGE (6X55) art. 95701-06055-00
По запросу
36
BOLT, FLANGE (6X75) art. 95701-06075-00
По запросу
37
BOLT, FLANGE (8X80) art. 95701-08080-09
По запросу
38
BOLT, FLANGE (8X125) art. 95701-08125-07
По запросу
