модель 2009 года
- Модель DN-01
- Код модели NSA700A A

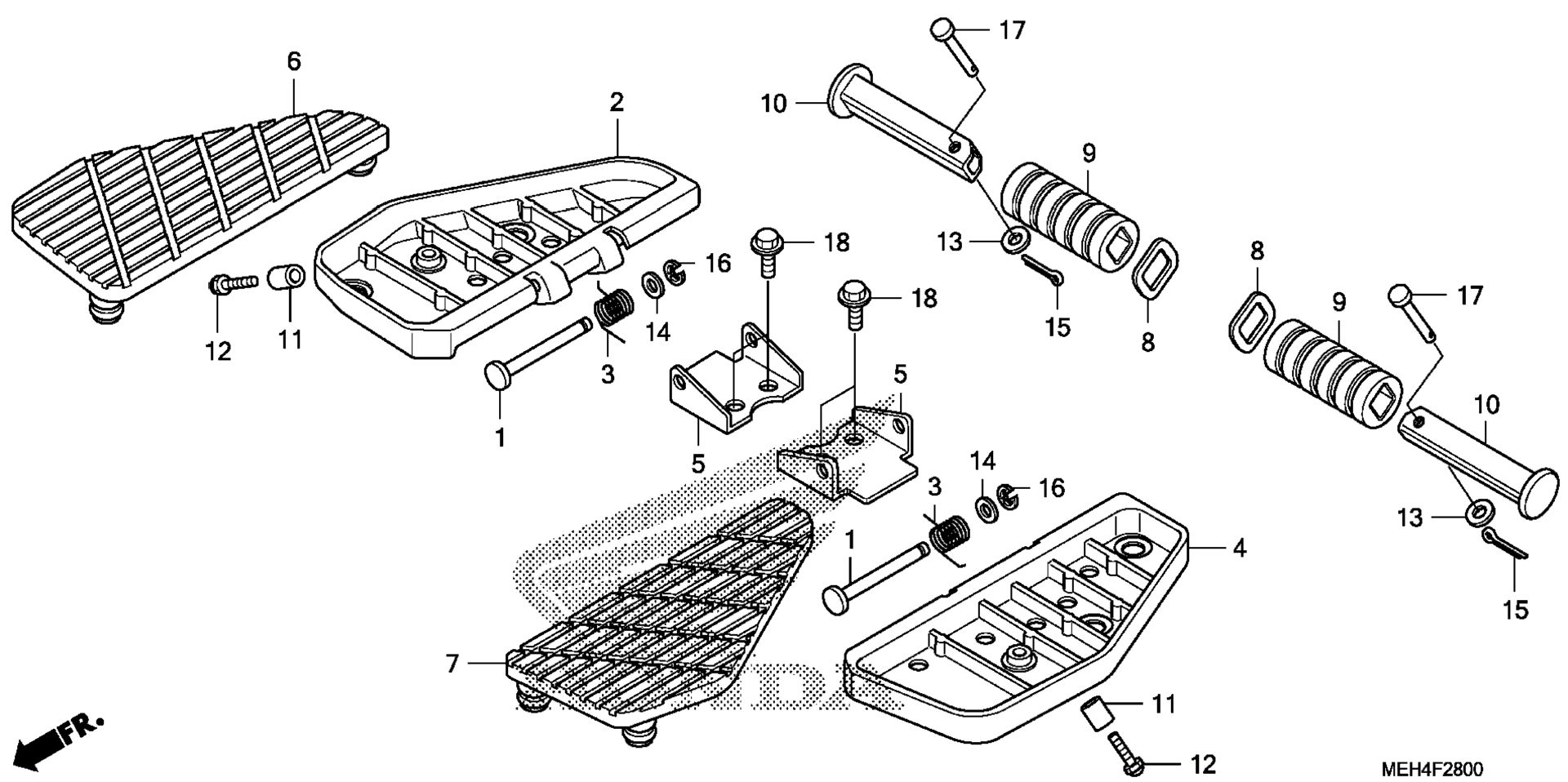

Схема подножка для NSA700A A
Схема
Детали
Номер
Наименование детали
Цена
1
PIN, STEP JOINT art. 50603-MBH-000
По запросу
2
BOARD, R. STEP art. 50612-MBH-000
По запросу
3
SPRING, STEP RETURN art. 50617-MBH-000
По запросу
4
BOARD, L. STEP art. 50642-MBH-000
По запросу
5
BRACKET, MAIN STEP art. 50655-MEH-000
По запросу
6
RUBBER, R. MAIN STEP art. 50661-MBH-000
По запросу
7
RUBBER, L. MAIN STEP art. 50662-MBH-000
По запросу
8
WASHER, PILLION STEP art. 50712-MFE-670
По запросу
9
RUBBER, PILLION STEP art. 50713-MCV-000
По запросу
10
BAR, PILLION STEP art. 50715-MFR-305
По запросу
11
COLLAR (14X15) art. 80137-MEH-000
По запросу
12
BOLT, CAP (8X28) art. 92501-08028-0A
По запросу
13
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
14
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
15
PIN, COTTER (1.6X25) art. 94201-16250
По запросу
16
E-RING (7MM) art. 94540-07029
По запросу
17
PIN A, PILLION STEP art. 95015-81000
По запросу
18
BOLT, FLANGE (8X16) art. 95801-08016-07
По запросу
