модель 2012 года
- Модель CBR250R
- Код модели CBR250R 2AC

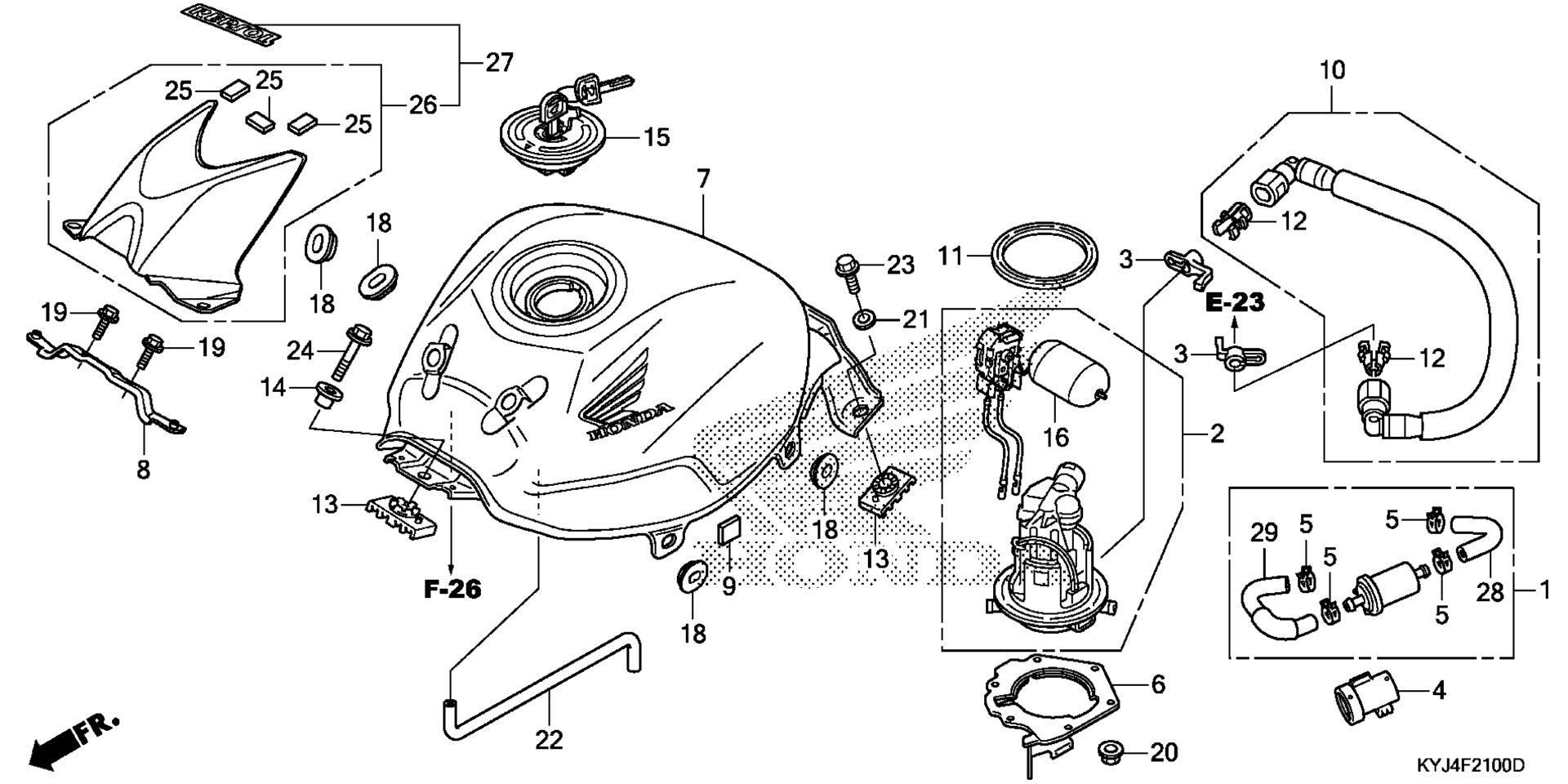

Схема топливного бака для CBR250R 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
FILTER KIT, FUEL art. 06160-KYJ-920
По запросу
2
PUMP ASSY., FUEL art. 16700-KYJ-901
По запросу
3
DAMPER A, CONNECTOR art. 16718-KTW-900
По запросу
4
HOLDER, FUEL FILTER art. 16912-KYJ-900
По запросу
5
CLAMP, TUBE (14.0) art. 16962-KYJ-920
По запросу
6
PLATE, SETTING art. 17507-KYJ-900
По запросу
7
TANK SET, FUEL (TYPE2) (WL) art. 17520-KYJ-900ZC
По запросу
8
STAY, TANK LID art. 17522-KPP-T00
По запросу
9
RUBBER, FUEL TANK art. 17525-KPP-T00
По запросу
10
HOSE, FUEL FEED art. 17570-KYJ-901
По запросу
11
GASKET, FUEL PUMP art. 17572-KTR-941
По запросу
12
RETAINER (GRAY) (TOKAI) art. 17577-KSS-B31
По запросу
13
CUSHION, FUEL TANK art. 17613-KPP-T00
По запросу
14
COLLAR, FUEL TANK art. 17614-KPP-T00
По запросу
15
CAP, FUEL FILLER art. 17620-MCB-612
По запросу
16
FUEL UNIT art. 37800-KYJ-901
По запросу
18
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
19
BOLT-WASHER (6X14) art. 93401-06014-00
По запросу
20
NUT, FLANGE (6MM) art. 94050-06000
По запросу
21
WASHER, PLAIN (6MM) art. 94103-06800
По запросу
22
BULK HOSE, VACUUM (8X1000) (8X770) art. 95005-80001-20M
По запросу
23
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
24
BOLT, FLANGE (8X25) art. 95701-08025-08
По запросу
25
RUBBER SPONGE, TANK COVER art. 64455-KPP-T00
По запросу
26
COVER ASSY., FUEL TANK *NHA35M* (ASTEROID BLACK METALLIC) art. 64700-KPP-T00ZC
По запросу
28
TUBE A, FUEL PUMP art. 17541-KYJ-920
По запросу
29
TUBE B, FUEL PUMP art. 17542-KYJ-920
По запросу
