модель 2012 года
- Модель CBR250R
- Код модели CBR250R 2AC

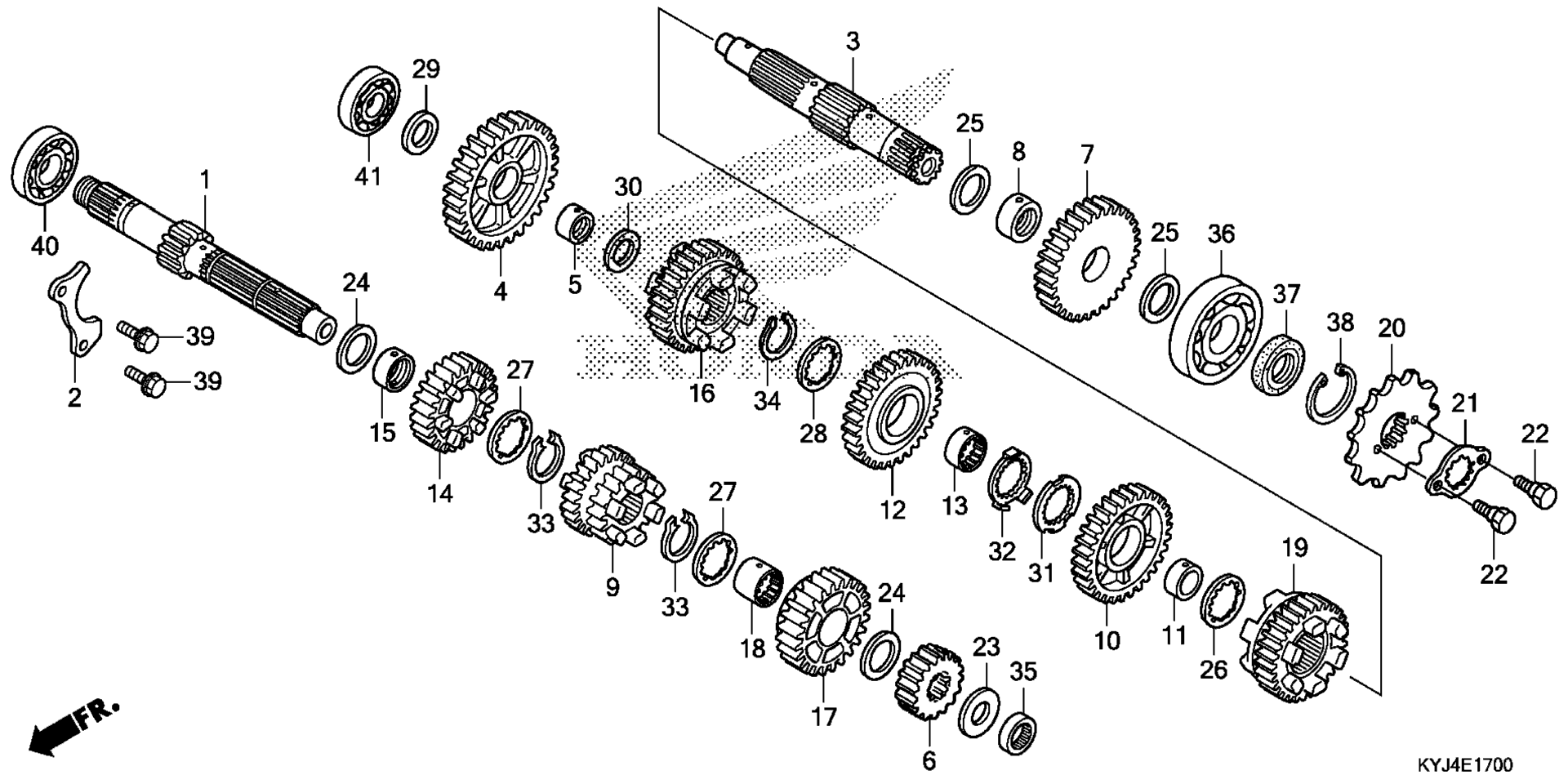

Схема трансмиссии для CBR250R 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (12T) art. 23211-KYJ-900
По запросу
2
PLATE, BEARING SETTING art. 23212-KYJ-900
По запросу
3
COUNTERSHAFT art. 23221-KYJ-900
По запросу
4
GEAR, COUNTERSHAFT FIRST (40T) art. 23411-KYJ-900
По запросу
5
COLLAR (20X23X10.5) art. 23412-KYJ-900
По запросу
6
GEAR, MAINSHAFT SECOND (17T) art. 23421-KYJ-900
По запросу
7
GEAR, COUNTERSHAFT SECOND (36T) art. 23431-KYJ-900
По запросу
8
COLLAR (22X25X11) art. 23432-KYJ-900
По запросу
9
GEAR, MAINSHAFT THIRD & FOURTH (21T/23T) art. 23441-KYJ-900
По запросу
10
GEAR, COUNTERSHAFT THIRD (33T) art. 23451-KYJ-900
По запросу
11
COLLAR (25X28X10) art. 23452-KYJ-900
По запросу
12
GEAR, COUNTERSHAFT FOURTH (30T) art. 23471-KYJ-900
По запросу
13
COLLAR, SPLINE (25X10) art. 23472-KYJ-900
По запросу
14
GEAR, MAINSHAFT FIFTH (26T) art. 23481-KYJ-900
По запросу
15
BUSH (20X23X17.4) art. 23482-KYJ-900
По запросу
16
GEAR, COUNTERSHAFT FIFTH (29T) art. 23491-KYJ-900
По запросу
17
GEAR, MAINSHAFT SIXTH (27T) art. 23501-KYJ-901
По запросу
18
COLLAR, SPLINE (23MM) art. 23502-KYJ-900
По запросу
19
GEAR, COUNTERSHAFT SIXTH (26T) art. 23511-KYJ-901
По запросу
20
SPROCKET, DRIVE (14T) art. 23801-KYJ-901
По запросу
21
PLATE, FIXING art. 23802-KYJ-900
По запросу
22
BOLT, DRIVE SPROCKET FIXING art. 90084-041-000
По запросу
23
WASHER (17X26X1.0) art. 90405-KYJ-900
По запросу
24
WASHER (20X27X1.0) art. 90406-KYJ-900
По запросу
25
WASHER (22X29X1.0) art. 90407-KYJ-900
По запросу
26
WASHER (25X32X1.0) art. 90408-KYJ-900
По запросу
27
WASHER, SPLINE (20X26X1.6) art. 90451-KYJ-900
По запросу
28
WASHER, SPLINE (25X31X1.0) art. 90452-KYJ-900
По запросу
29
WASHER (17X28X1.0) art. 90453-KYJ-900
По запросу
30
WASHER B, THRUST (20MM) art. 90454-KPS-900
По запросу
31
WASHER, SPLINE (25X42X1.6) art. 90454-KYJ-900
По запросу
32
WASHER, LOCK (25MM) art. 90455-KYJ-900
По запросу
33
CIRCLIP (OUTER) (20MM) art. 90601-KYJ-900
По запросу
34
CIRCLIP (OUTER) (25MM) art. 90602-KYJ-900
По запросу
35
BEARING, NEEDLE (17X27X13) art. 91003-KYJ-901
По запросу
36
BEARING, RADIAL BALL (63/22) art. 91005-KYJ-901
По запросу
37
OIL SEAL (22X36X5) art. 91207-KYJ-901
По запросу
38
CIRCLIP (INNER) (37MM) art. 94520-37000
По запросу
39
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
40
BEARING, RADIAL BALL (6304) art. 96100-63040-00
По запросу
41
BEARING, RADIAL BALL (6203U) art. 96140-62030-00
По запросу
