модель 2012 года
- Модель CBR600RR
- Код модели CBR600RR 2A

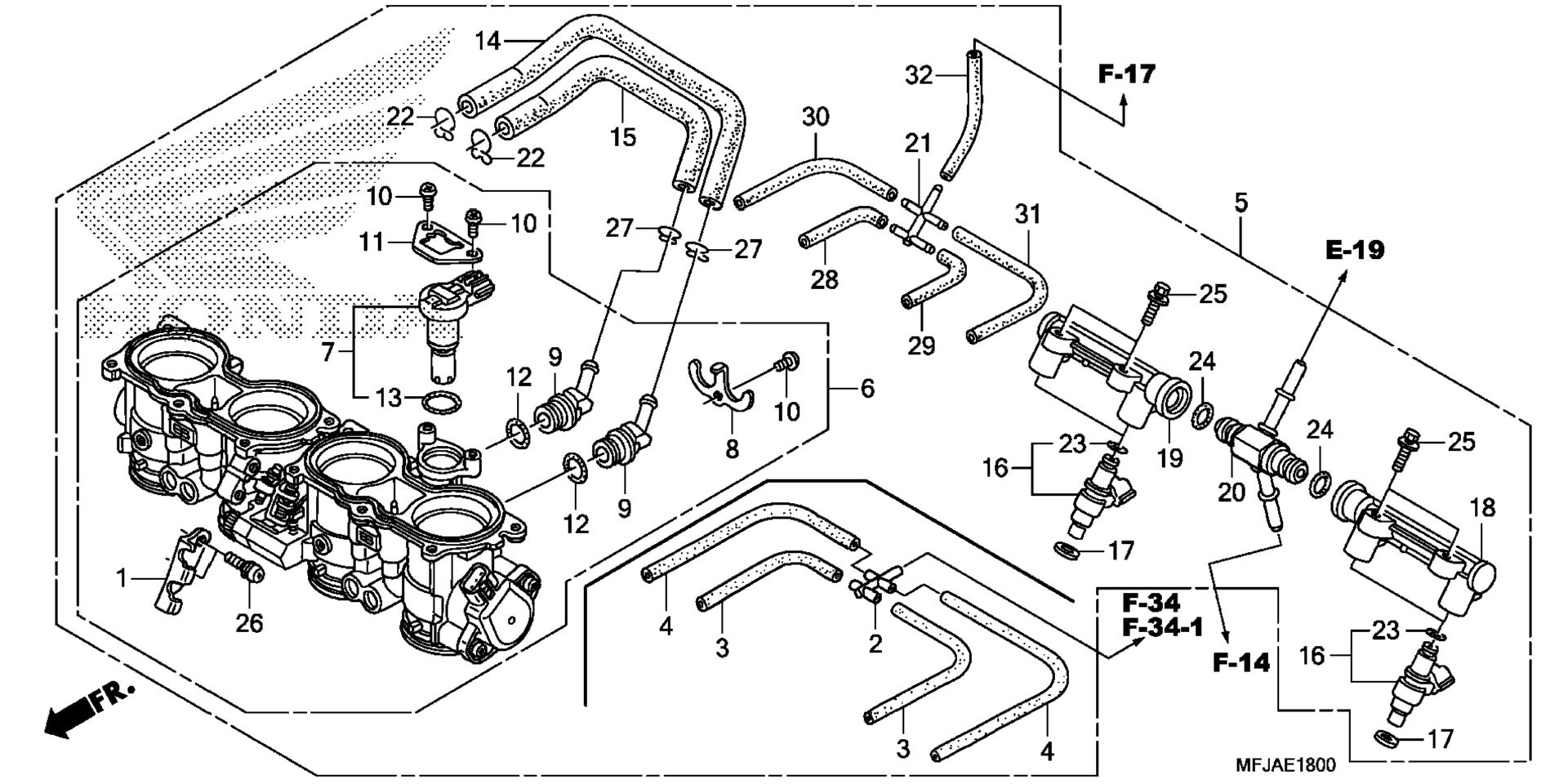

Схема дроссельного узла для CBR600RR 2A
Схема
Детали
Номер
Наименование детали
Цена
1
STAY, WIRE art. 16169-MEE-013
По запросу
5
BODY ASSY., THROTTLE (GQ64C A) art. 16400-MFJ-A01
По запросу
6
BODY ASSY., THROTTLE art. 16401-MFJ-A01
По запросу
7
MOTOR ASSY. art. 16430-MFJ-D01
По запросу
8
PLATE, JOINT art. 16431-MFJ-D01
По запросу
9
JOINT, IDLE AIR CONTROL VALVE art. 16432-MFJ-D01
По запросу
10
SCREW, TORX art. 16433-HN8-A61
По запросу
11
PLATE, IDLE AIR CONTROL VALVE art. 16433-MEW-921
По запросу
12
O-RING art. 16434-MFJ-D01
По запросу
13
O-RING (17.8X1.9) art. 16435-MFJ-D01
По запросу
14
TUBE (A) art. 16440-MFJ-D01
По запросу
15
TUBE (B) art. 16441-MFJ-D01
По запросу
16
INJECTOR ASSY., FUEL art. 16450-MFJ-D01
По запросу
17
SEAL RING, INJECTOR art. 16472-MCW-000
По запросу
18
PIPE A, FUEL art. 16610-MFA-D01
По запросу
19
PIPE B, FUEL art. 16620-MFA-D01
По запросу
20
JOINT, FUEL art. 16650-MFJ-D01
По запросу
21
JOINT, FIVE-WAY art. 17201-MCJ-003
По запросу
22
CLIP, TUBE (13.3) art. 90661-MFL-003
По запросу
23
O-RING (7.8X1.9) art. 91301-P7A-004
По запросу
24
O-RING (7.47X3.6) art. 91301-PLC-000
По запросу
25
BOLT-WASHER (5X20) art. 93401-05020-00
По запросу
26
SCREW-WASHER (5X12) art. 93892-05012-00
По запросу
27
CLIP, TUBE (B12.5) art. 95002-02139
По запросу
28
BULK HOSE, VACUUM (3.5X1000) (3.5X55) art. 95005-35001-20M
По запросу
29
BULK HOSE, VACUUM (3.5X1000) (3.5X70) art. 95005-35001-20M
По запросу
30
BULK HOSE, VACUUM (3.5X1000) (3.5X115) art. 95005-35001-20M
По запросу
31
BULK HOSE, VACUUM (3.5X1000) (3.5X130) art. 95005-35001-20M
По запросу
32
BULK HOSE, VACUUM (3.5X1000) (3.5X140) art. 95005-35001-20M
По запросу
