модель 2012 года
- Модель CBR600RR
- Код модели CBR600RR 2A

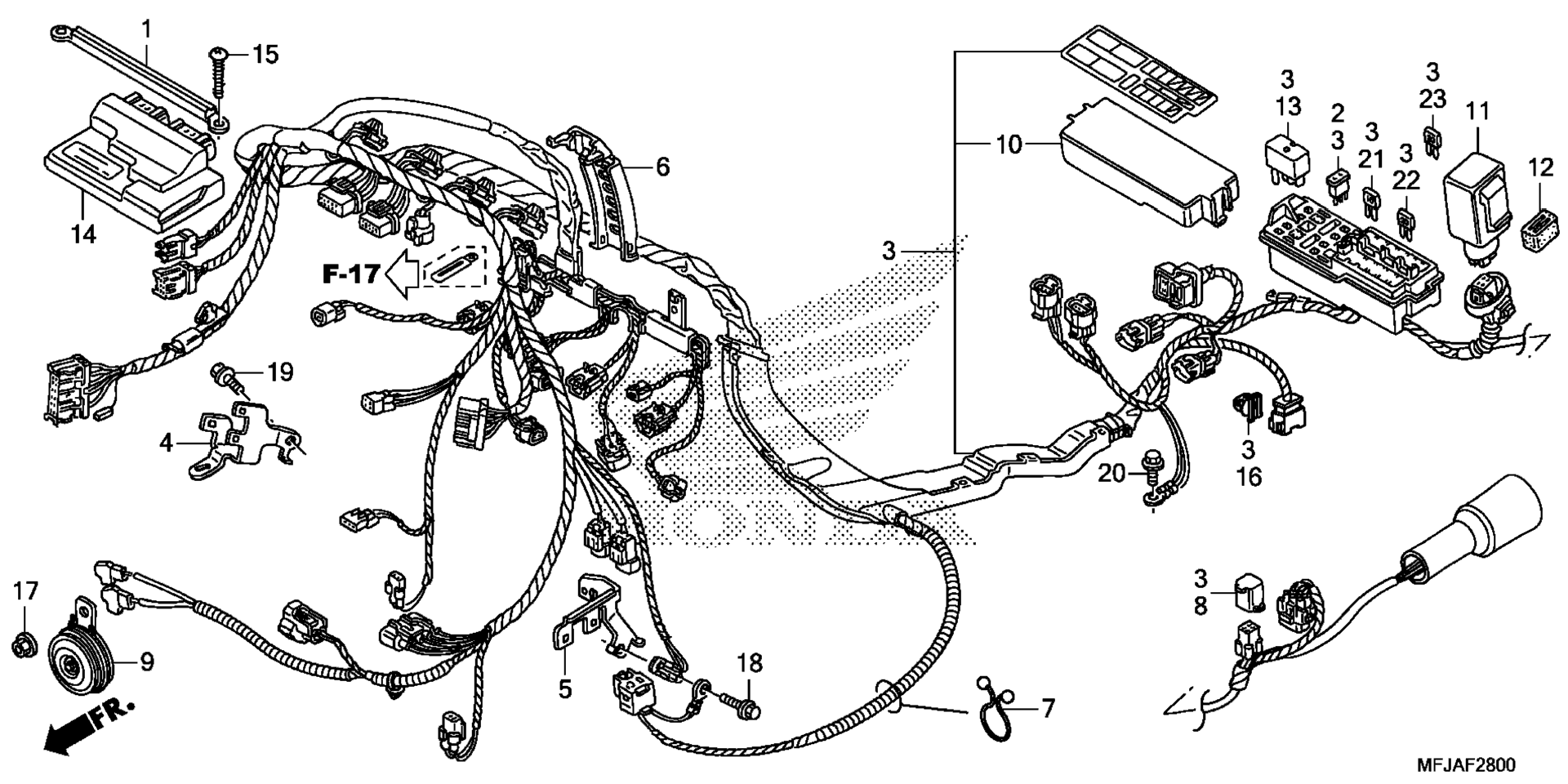

Схема жгута проводов для CBR600RR 2A
Схема
Детали
Номер
Наименование детали
Цена
1
PLATE, PGM-FI UNIT art. 17239-MFJ-D00
По запросу
2
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
3
WIRE HARNESS art. 32100-MFJ-A40
По запросу
4
BRACKET, R. FR. CONNECTOR art. 32121-MFJ-A50
По запросу
5
BRACKET, L. CONNECTOR art. 32125-MFJ-D00
По запросу
6
COVER, PROTECTOR B art. 32155-MFJ-D00
По запросу
7
LOCK, PURSE art. 32171-GF9-621
По запросу
8
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
9
HORN (HIGH) art. 38110-MEE-013
По запросу
10
COVER (UPPER) art. 38252-MFJ-D01
По запросу
11
RELAY, TURN SIGNAL (DENSO) art. 38301-MBW-D21
По запросу
12
SUSPENSION, TURN SIGNAL RELAY (DENSO) art. 38306-GE8-008
По запросу
13
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
14
PGM-FI UNIT art. 38770-MFJ-A43
По запросу
15
SCREW, TAPPING (4X18) (DELTA PT) art. 90105-MFJ-D00
По запросу
17
NUT, FLANGE (8MM) art. 94050-08070
По запросу
18
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
19
BOLT, FLANGE (6X12) art. 96001-06012-07
По запросу
20
BOLT, FLANGE (6X12) art. 96300-06012-00
По запросу
21
FUSE, MINI (10A) art. 98200-41000
По запросу
22
FUSE, MINI (20A) art. 98200-42000
По запросу
