модель 2012 года
- Модель CBR600RR
- Код модели CBR600RR 3AC

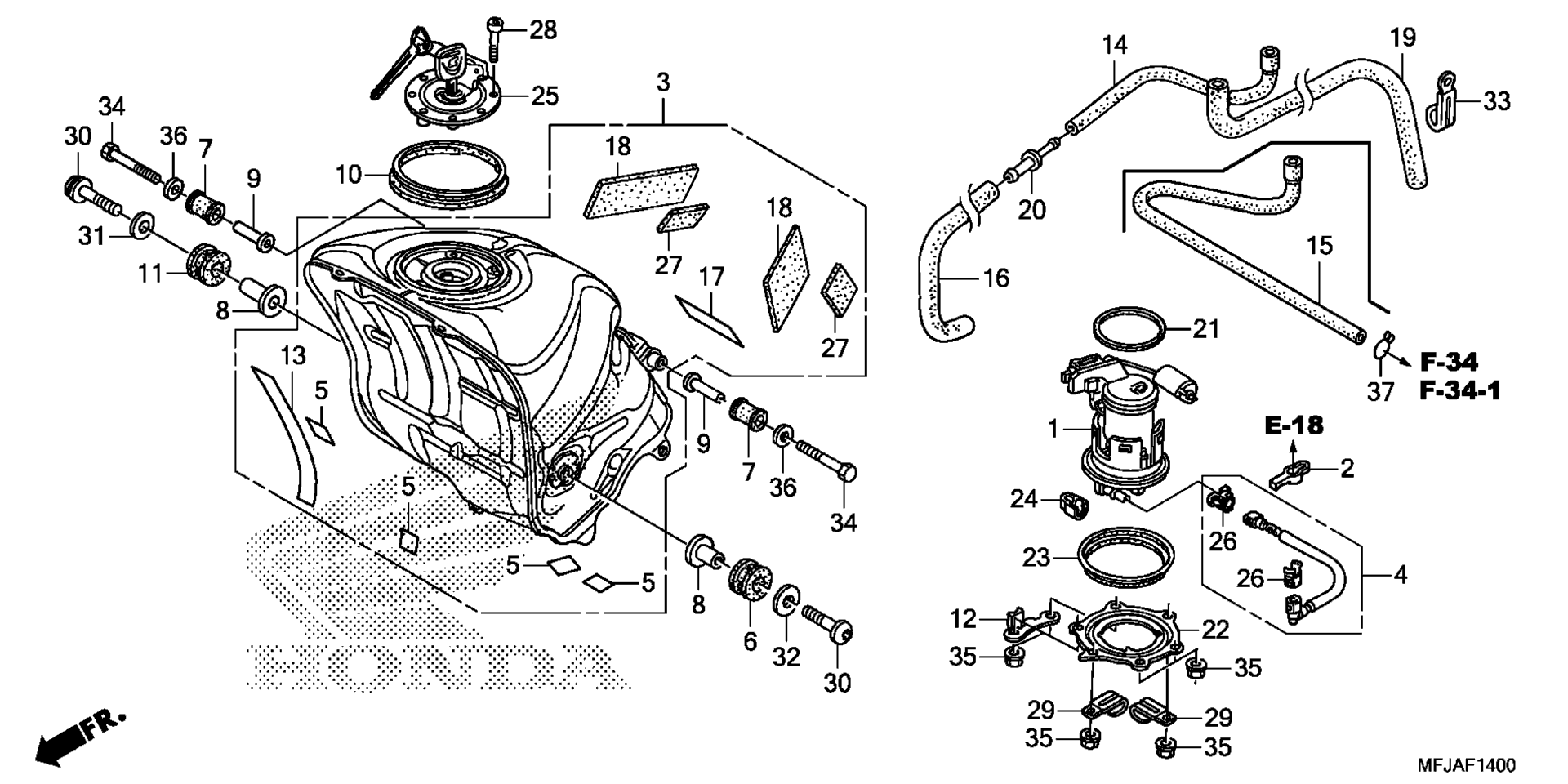

Схема топливного бака для CBR600RR 3AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-MFJ-D03
По запросу
2
DAMPER, CONNECTOR art. 16719-MFJ-D00
По запросу
3
TANK SET, FUEL art. 17500-MFJ-D10
По запросу
4
HOSE B, FUEL FEED art. 17526-MFJ-D01
По запросу
5
TAPE, TANK GUARD art. 17528-MR4-900
По запросу
6
RUBBER, L. FR. TANK MOUNTING art. 17533-MEL-000
По запросу
7
RUBBER, RR. TANK MOUNTING art. 17534-MFJ-D00
По запросу
8
COLLAR, FR. TANK SETTING art. 17535-MEL-D20
По запросу
9
COLLAR, RR. TANK SETTING art. 17538-MEE-D00
По запросу
10
SEAL, FUEL TANK art. 17543-MEE-000
По запросу
11
RUBBER, R. FR. TANK MOUNTING art. 17545-MEL-000
По запросу
12
GUIDE, BREATHER TUBE art. 17553-MFJ-D00
По запросу
13
FILM A, PROTECTOR art. 17554-MFJ-D10
По запросу
15
TUBE, BREATHER art. 17555-MFJ-L10
По запросу
17
FILM B, PROTECTOR art. 17557-MFJ-D10
По запросу
18
CUSHION, FUEL TANK art. 17558-MEE-940
По запросу
19
TUBE, DRAIN art. 17559-MFJ-A40
По запросу
21
GASKET, FUEL PUMP art. 17574-MFJ-D00
По запросу
22
PLATE, FUEL PUMP SETTING art. 17575-MFJ-D00
По запросу
23
SEAL (OUTER) art. 17576-MFJ-D00
По запросу
24
COVER, FUEL CONNECTOR art. 17580-MFJ-D00
По запросу
25
CAP, FUEL FILLER art. 17620-MCJ-753
По запросу
26
RETAINER (BLUE GREEN) (TOKAI) art. 17711-S0X-931
По запросу
27
SPONGE, RUBBER art. 50322-MEC-000
По запросу
28
BOLT, SOCKET (4X21) art. 90074-MT4-000
По запросу
29
CLIP (2X50) art. 90105-727-000
По запросу
30
BOLT, SPROCKET FIXING art. 90128-KL4-000
По запросу
31
WASHER A, HANDLE HOLDER SETTING art. 90524-030-000
По запросу
32
WASHER (8.5MM) art. 90534-750-000
По запросу
33
CLIP (2X60) art. 91410-679-000
По запросу
34
BOLT, HEX. (6X40) art. 92201-06040-0A
По запросу
35
NUT, FLANGE (6MM) art. 94050-06080
По запросу
36
WASHER, PLAIN (6MM) art. 94103-06000
По запросу
37
CLIP, TUBE (B8) art. 95002-02080
По запросу
