модель 2012 года
- Модель CBR600RR
- Код модели CBR600RR 3AC

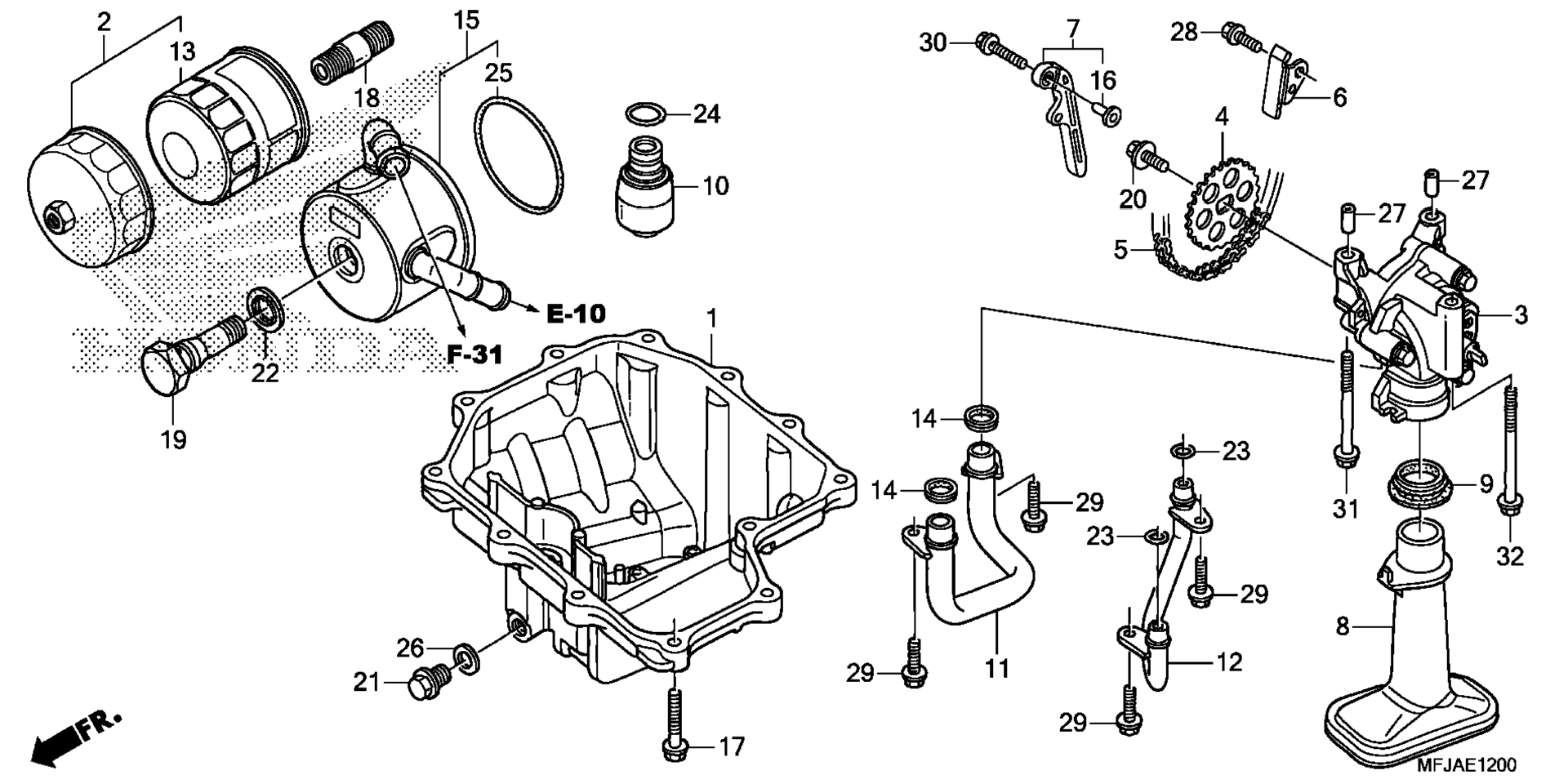

Схема масляный поддон / масляный насоса для CBR600RR 3AC
Схема
Детали
Номер
Наименование детали
Цена
1
PAN, OIL art. 11210-MFJ-D01
По запросу
2
FILTER SET, OIL art. 15010-MKR-305
По запросу
3
PUMP ASSY., OIL art. 15100-MFJ-D00
По запросу
4
SPROCKET, OIL PUMP DRIVEN (25T) art. 15134-MAL-600
По запросу
5
CHAIN, OIL PUMP DRIVE (DID25H-72L) art. 15141-MFJ-D01
По запросу
6
GUIDE A, OIL PUMP CHAIN art. 15145-MFJ-D00
По запросу
7
GUIDE B, OIL PUMP CHAIN art. 15146-MFJ-D00
По запросу
8
STRAINER, OIL art. 15150-MFJ-D01
По запросу
9
GASKET, OIL STRAINER art. 15154-MAT-000
По запросу
10
VALVE ASSY., RELIEF art. 15220-MBW-000
По запросу
11
PIPE A, OIL art. 15310-MFJ-D01
По запросу
12
PIPE B, OIL art. 15320-MFJ-D00
По запросу
13
FILTER, OIL (TOYO ROKI) art. 15410-MFJ-D02
По запросу
14
RING, SEAL art. 15433-MFJ-D01
По запросу
15
COOLER, OIL art. 15700-MFJ-D01
По запросу
16
COLLAR, FR. FENDER art. 61107-MCR-D00
По запросу
17
BOLT, FLANGE (6X28) (NSHF) art. 90006-GHB-680
По запросу
18
BOSS, OIL FILTER art. 90019-MB0-000
По запросу
19
BOLT, OIL COOLER art. 90019-MFJ-D00
По запросу
20
BOLT-WASHER (6X12) art. 90021-MM5-000
По запросу
21
BOLT, DRAIN PLUG (12X15) art. 90131-896-650
По запросу
22
WASHER, SEALING (34.5MM) art. 90402-MFJ-D01
По запросу
23
O-RING (9.6X2.6) (ARAI) art. 91309-ML7-003
По запросу
24
Кольцо 14.8X2.2 Honda art. 91313-MG7-004
По запросу
25
O-RING, OIL COOLER art. 91354-MCT-003
По запросу
26
Кольцо 12MM Honda art. 94109-12000
По запросу
27
Палец 8X14 Honda art. 94301-08140
от 221 ₽
28
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
29
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
30
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
31
BOLT, FLANGE (6X50) art. 95701-06050-00
По запросу
32
BOLT, FLANGE (6X60) art. 95701-06060-00
По запросу
