модель 2012 года
- Модель CRF230
- Код модели CRF230F AC

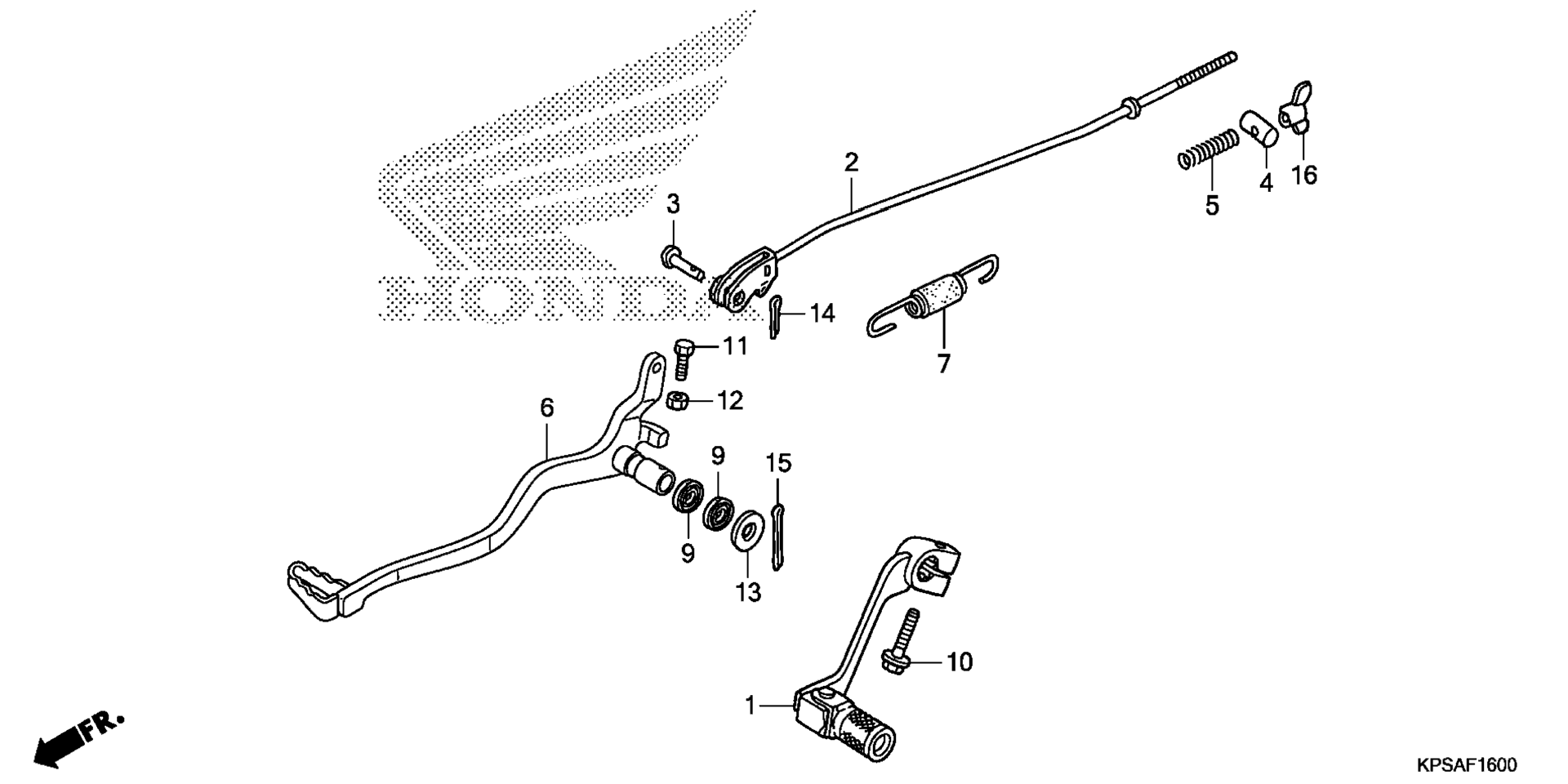

Схема педаль для CRF230F AC
Схема
Детали
Номер
Наименование детали
Цена
1
PEDAL ASSY., CHANGE (COO) art. 24700-KPT-305
По запросу
2
ROD, RR. BRAKE art. 43451-KPS-900
По запросу
3
PIN C, JOINT art. 43453-KPS-900
По запросу
4
JOINT B, BRAKE ARM art. 43454-KPS-900
По запросу
5
SPRING A, BRAKE ROD art. 43472-KB9-750
По запросу
6
PEDAL, BRAKE (COO) art. 46500-KPT-305
По запросу
7
SPRING SET, BRAKE PEDAL art. 46513-KPS-900
По запросу
9
DUST SEAL (17X20X2.5) art. 46525-KK0-003
По запросу
10
BOLT, FLANGE (6X20) art. 90010-ML0-720
По запросу
11
BOLT, HEX. (6X20) art. 90015-GHR-680
По запросу
12
NUT, HEX. (6MM) art. 90201-GHR-630
По запросу
13
WASHER, BUSH art. 90501-KRE-900
По запросу
14
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
15
PIN, SPLIT (3.0X45) art. 94201-30450
По запросу
15
PIN, SPLIT (3.0X28) art. 94201-30280
По запросу
15
PIN, SPLIT (3.0X25) art. 94201-30250
По запросу
16
NUT B, BRAKE ROD ADJUSTING art. 95015-42000
По запросу
