модель 2012 года
- Модель CRF230
- Код модели CRF230F AC

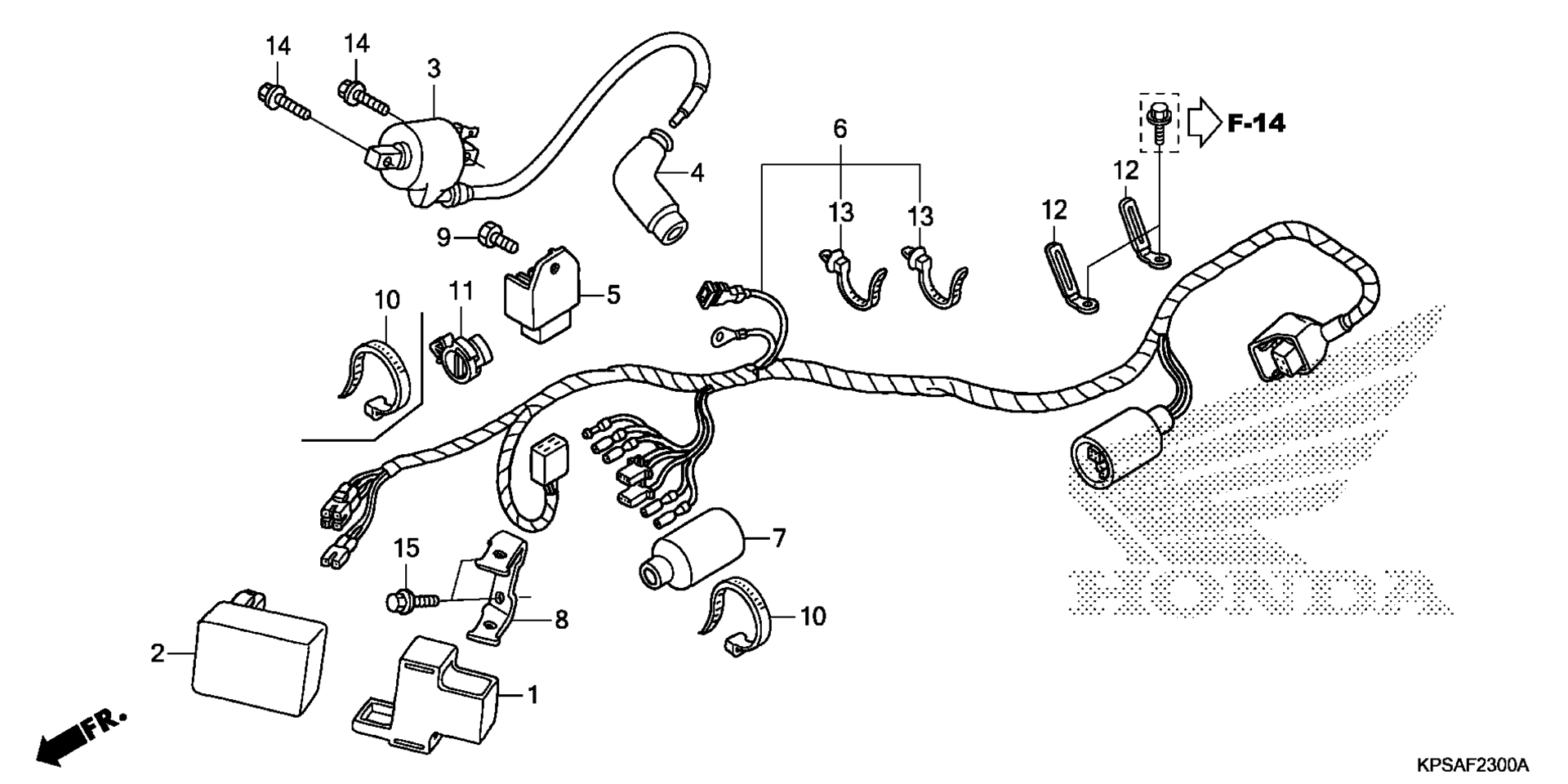

Схема жгута проводов для CRF230F AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-KPS-900
По запросу
2
MODULE, IGNITION CONTROL (CDI) art. 30410-KPS-901
По запросу
3
COIL ASSY., IGNITION art. 30500-KPS-901
По запросу
4
CAP ASSY., NOISE SUPPRESSOR art. 30700-MA0-163
По запросу
5
RECTIFIER, REGULATE art. 31600-GAG-K21
По запросу
6
WIRE HARNESS art. 32100-KPS-901
По запросу
7
COVER, CONNECTOR art. 32108-344-820
По запросу
8
STAY, C.D.I. art. 50301-KPS-900
По запросу
9
BOLT, HEX. (6X10) art. 90124-KPS-900
По запросу
10
BAND, WIRE HARNESS art. 90620-SB2-003
По запросу
11
CLIP, HARNESS art. 90684-ZA0-601
По запросу
12
CLIP, WIRE HARNESS art. 91404-VM6-000
По запросу
13
CLIP, HARNESS BAND (96.9MM) (NATURAL) art. 91540-S0A-003
По запросу
14
BOLT-WASHER (6X20) art. 93401-06020-00
По запросу
15
BOLT, FLANGE (6X8) art. 96001-06008-00
По запросу
