модель 2012 года
- Модель VT1300
- Код модели VT1300CS AC

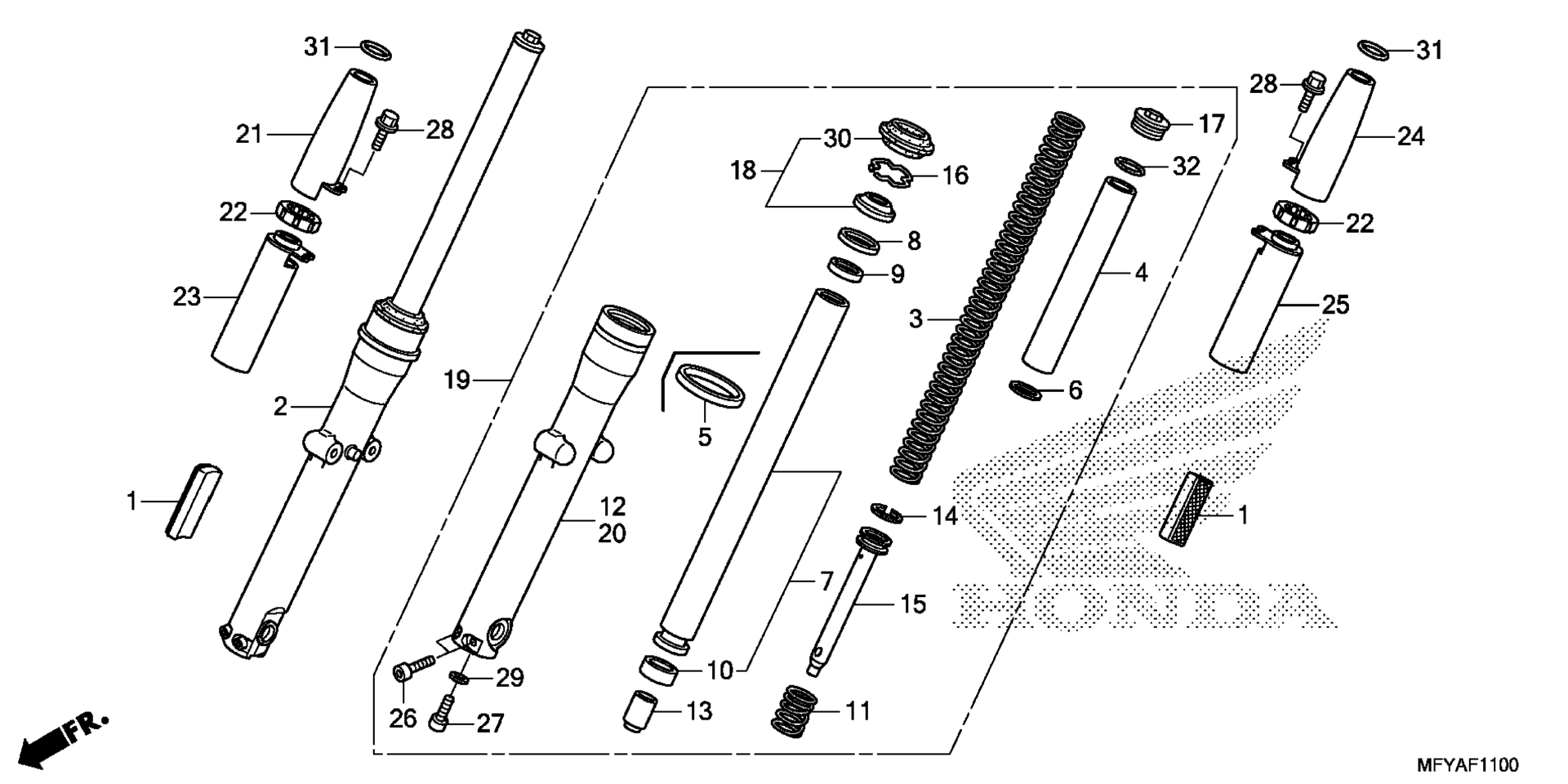

Схема передней вилки для VT1300CS AC
Схема
Детали
Номер
Наименование детали
Цена
1
REFLECTOR, FR. REFLEX art. 33740-MEA-671
По запросу
2
FORK ASSY., R. FR. (COO) art. 51400-MFW-305
По запросу
3
SPRING, FR. FORK art. 51401-MFW-A01
По запросу
4
COLLAR, SPRING (SHOWA) art. 51402-KV3-701
По запросу
6
PLATE, SPRING JOINT art. 51404-MB4-003
По запросу
7
PIPE, FR. FORK art. 51410-MFW-A01
По запросу
8
RING, BACK-UP (SHOWA) art. 51412-MB4-003
По запросу
9
BUSH, GUIDE art. 51414-MFJ-A51
По запросу
10
BUSH, SLIDER art. 51415-MFJ-A51
По запросу
11
SPRING, FR. REBOUND (SHOWA) art. 51416-MM8-881
По запросу
12
CASE, R. (LOWER) art. 51420-MFW-A01
По запросу
13
PIECE, OIL LOCK (SHOWA) art. 51432-MV9-003
По запросу
14
RING, PISTON art. 51437-MB4-003
По запросу
15
PIPE, SEAT art. 51440-MFY-A01
По запросу
16
Стопорное кольцо сальника вилки Honda art. 51447-KA4-711
По запросу
17
BOLT, FR. FORK art. 51454-MM9-671
По запросу
18
SEAL SET, FR. FORK art. 51490-MKA-D81
По запросу
19
FORK ASSY., L. FR. (COO) art. 51500-MFW-305
По запросу
20
CASE, L. (LOWER) art. 51520-MFW-A01
По запросу
26
BOLT, SOCKET (8X35) art. 90109-MCR-D00
По запросу
27
BOLT, SOCKET (8MM) (SHOWA) art. 90116-KV3-701
По запросу
29
WASHER, SPECIAL (8MM) (SHOWA) art. 90544-283-000
По запросу
30
DUST SEAL (SHOWA) art. 91251-MKA-D81
По запросу
32
O-RING (33.2X2.4) art. 91356-KF0-003
По запросу
