модель 2012 года
- Модель VT1300
- Код модели VT1300CS AC

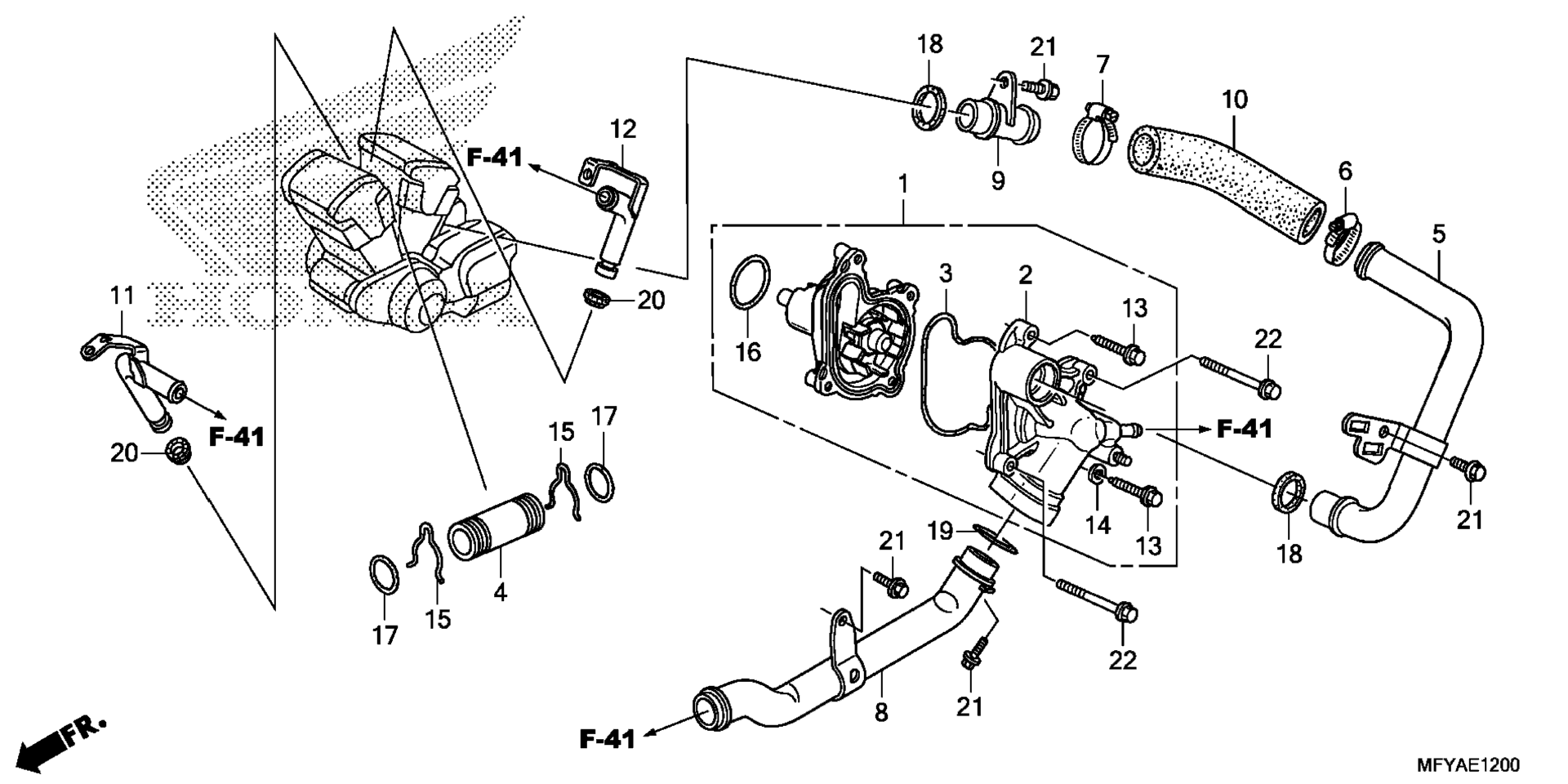

Схема водяной помпы для VT1300CS AC
Схема
Детали
Номер
Наименование детали
Цена
1
WATER PUMP ASSY. art. 19200-MEA-670
По запросу
2
COVER, WATER PUMP art. 19220-MEA-670
По запросу
3
GASKET, WATER PUMP COVER art. 19226-MEA-670
По запросу
4
JOINT, WATER (FR/RR) art. 19505-MFR-670
По запросу
5
PIPE A, WATER art. 19510-MFR-670
По запросу
6
CLAMP, WATER HOSE art. 19516-MB6-000
По запросу
7
CLAMP, HOSE art. 19516-MER-D10
По запросу
8
PIPE B, WATER art. 19520-MFR-670
По запросу
9
PIPE C, WATER art. 19524-MCH-000
По запросу
10
HOSE, IN. WATER art. 19526-MEA-670
По запросу
11
PIPE, FR. OUTLET WATER art. 19530-MFR-670
По запросу
12
PIPE, RR. OUTLET WATER art. 19540-MFR-670
По запросу
13
BOLT, FLANGE (6X25) art. 90121-MV9-670
По запросу
14
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
15
CLIP, RING (24MM) art. 90601-MCH-000
По запросу
16
Кольцо резиновое 32.95X2.62 Honda art. 91302-MB0-013
от 578 ₽
17
O-RING (23.5X2.2) art. 91311-MCH-003
По запросу
18
SEAL, WATER PIPE art. 91315-MB0-013
По запросу
19
O-RING (27X3.1) art. 91315-MCH-003
По запросу
20
SEAL, WATER PIPE art. 91315-ME9-003
По запросу
21
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
22
BOLT, FLANGE (6X45) art. 95701-06045-07
По запросу
