модель 2012 года
- Модель XR650
- Код модели XR650L AC

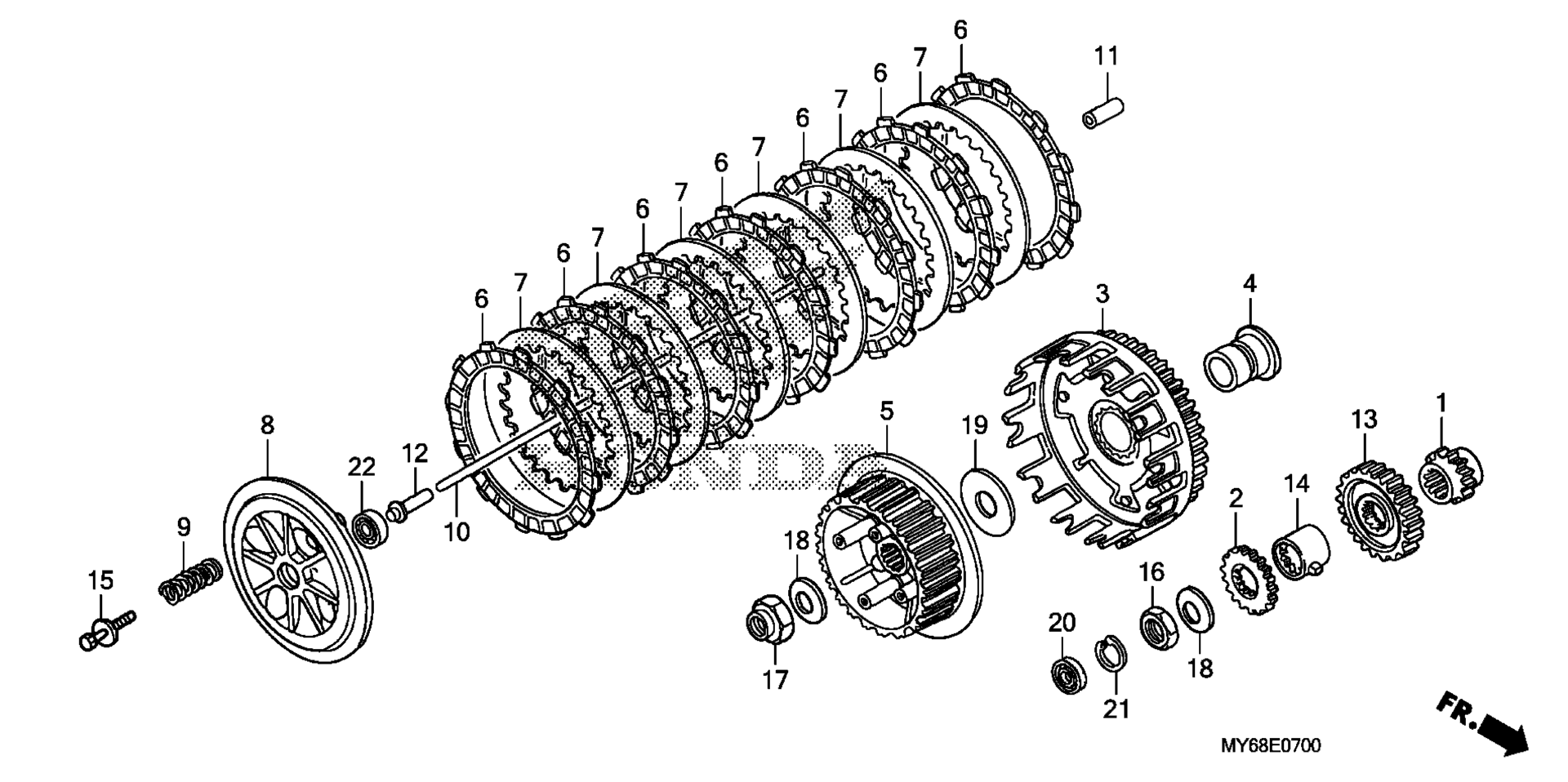

Схема сцепления для XR650L AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPROCKET, TIMING (19T) art. 14312-MN1-670
По запросу
2
GEAR, PUMP DRIVE (28T) art. 15130-MN1-670
По запросу
3
CLUTCH OUTER art. 22100-MN9-000
По запросу
4
GUIDE, CLUTCH (OUTER) art. 22116-MN1-670
По запросу
5
CENTER, CLUTCH (28T) art. 22120-KN8-000
По запросу
6
DISK, CLUTCH FRICTION art. 22201-MY6-670
По запросу
7
PLATE, CLUTCH art. 22321-MG3-000
По запросу
8
PLATE, CLUTCH PRESSURE art. 22350-MG3-000
По запросу
9
SPRING, CLUTCH art. 22401-MK2-003
По запросу
10
ROD, CLUTCH LIFTER art. 22850-MG3-000
По запросу
11
PIECE, CLUTCH LIFTER ROD art. 22852-MK5-000
По запросу
12
LIFTER, CLUTCH art. 22853-KN8-000
По запросу
13
GEAR, PRIMARY DRIVE (34T) art. 23121-MN9-000
По запросу
14
BOSS, PULSER art. 30220-MK5-000
По запросу
15
BOLT-WASHER (6X25) art. 90022-MM5-000
По запросу
16
NUT (18MM) art. 90235-MN1-670
По запросу
17
NUT, LOCK (18MM) art. 90236-HA0-000
По запросу
18
WASHER, LOCK art. 90432-428-000
По запросу
19
WASHER, THRUST (22MM) art. 90452-471-000
По запросу
20
OIL SEAL (14X22X5) (ARAI) art. 91201-HM3-A61
По запросу
21
CIRCLIP, INNER (24MM) art. 94520-24000
По запросу
22
BEARING, RADIAL BALL (6001) art. 96100-60010-00
По запросу
