модель 2012 года
- Модель XR650
- Код модели XR650L AC

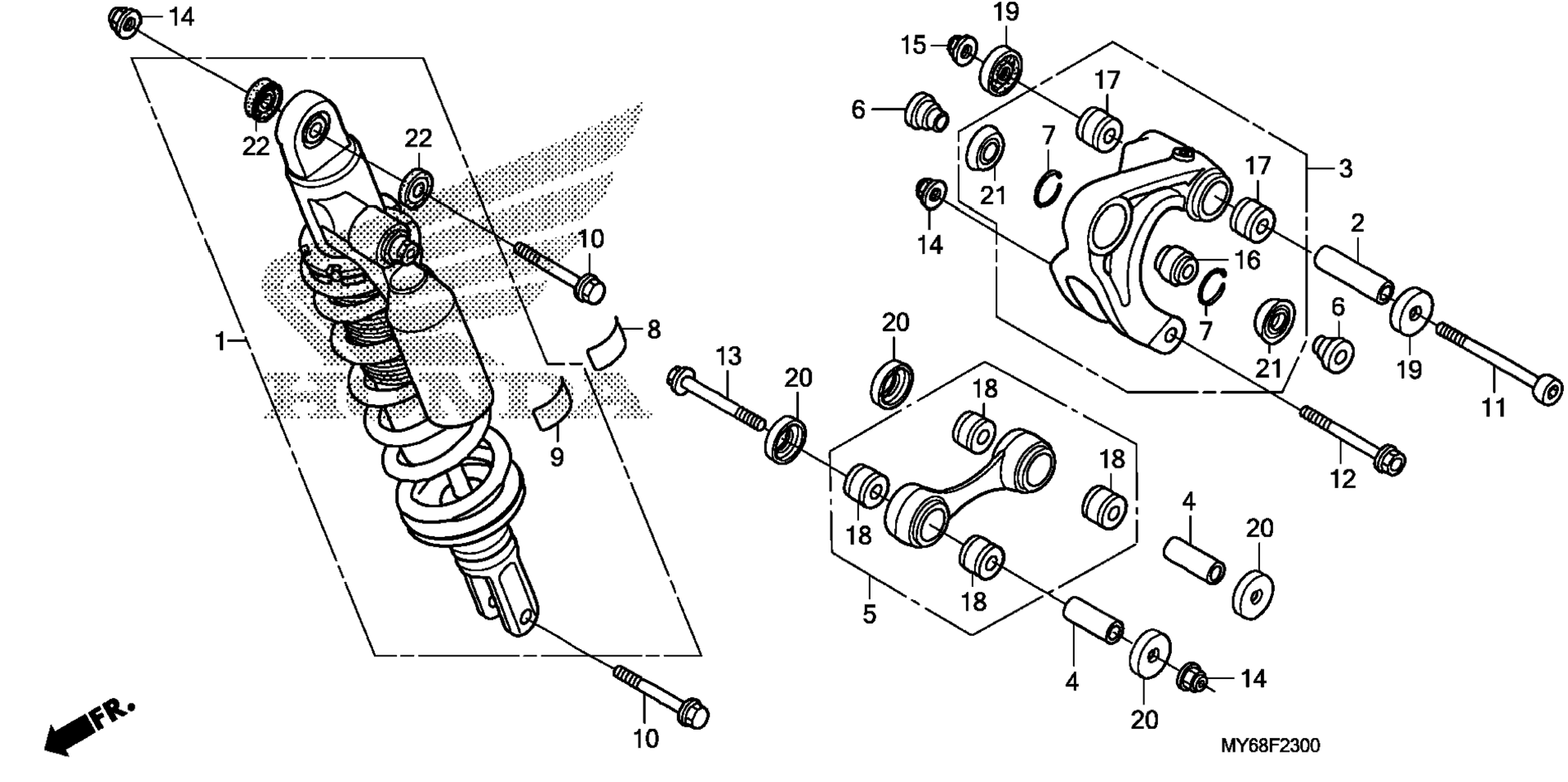

Схема заднего амортизатора для XR650L AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION ASSY., RR. (COO) art. 52400-MGW-305
По запросу
2
COLLAR, CUSHION ARM PIVOT art. 52463-KN5-000
По запросу
3
ARM SUB-ASSY., CUSHION art. 52465-MY6-A40
По запросу
4
COLLAR, CUSHION CONNECTING ROD art. 52473-KN5-000
По запросу
5
ROD ASSY., CUSHION CONNECTING art. 52475-MY6-A40
По запросу
6
COLLAR, DAMPER art. 52486-KN5-000
По запросу
7
RING, STOPPER art. 52487-KN5-000
По запросу
9
LABEL, RR. DAMPER art. 87516-MBL-610
По запросу
10
BOLT, FLANGE (10X46) art. 90103-KE8-003
По запросу
11
BOLT, SOCKET (12X102) art. 90128-MN1-670
По запросу
12
BOLT, FLANGE (10X77) art. 90129-KF0-000
По запросу
13
BOLT, FLANGE (10X65) art. 90151-MG3-000
По запросу
14
NUT, U (10MM) (FUSE RASHI) art. 90304-GE8-003
По запросу
15
NUT, FLANGE (12MM) (FUSE RASHI) art. 90306-KF0-003
По запросу
16
BEARING, SPHERICAL (14MM) art. 91077-KN5-004
По запросу
17
BEARING, CUSHION ARM (NTN) art. 91078-KN5-003
По запросу
18
BEARING, CONNECTING ROD art. 91079-KN5-003
По запросу
19
SEAL, CUSHION ARM art. 91261-KN5-003
По запросу
20
SEAL, CUSHION CONNECTING ROD PIVOT art. 91262-KN5-003
По запросу
21
DUST SEAL B art. 91351-KN5-004
По запросу
22
DUST SEAL, RR. CUSHION (UPPER) art. 91351-KS7-003
По запросу
