модель 2013 года
- Модель CB1100
- Код модели CB1100A AC

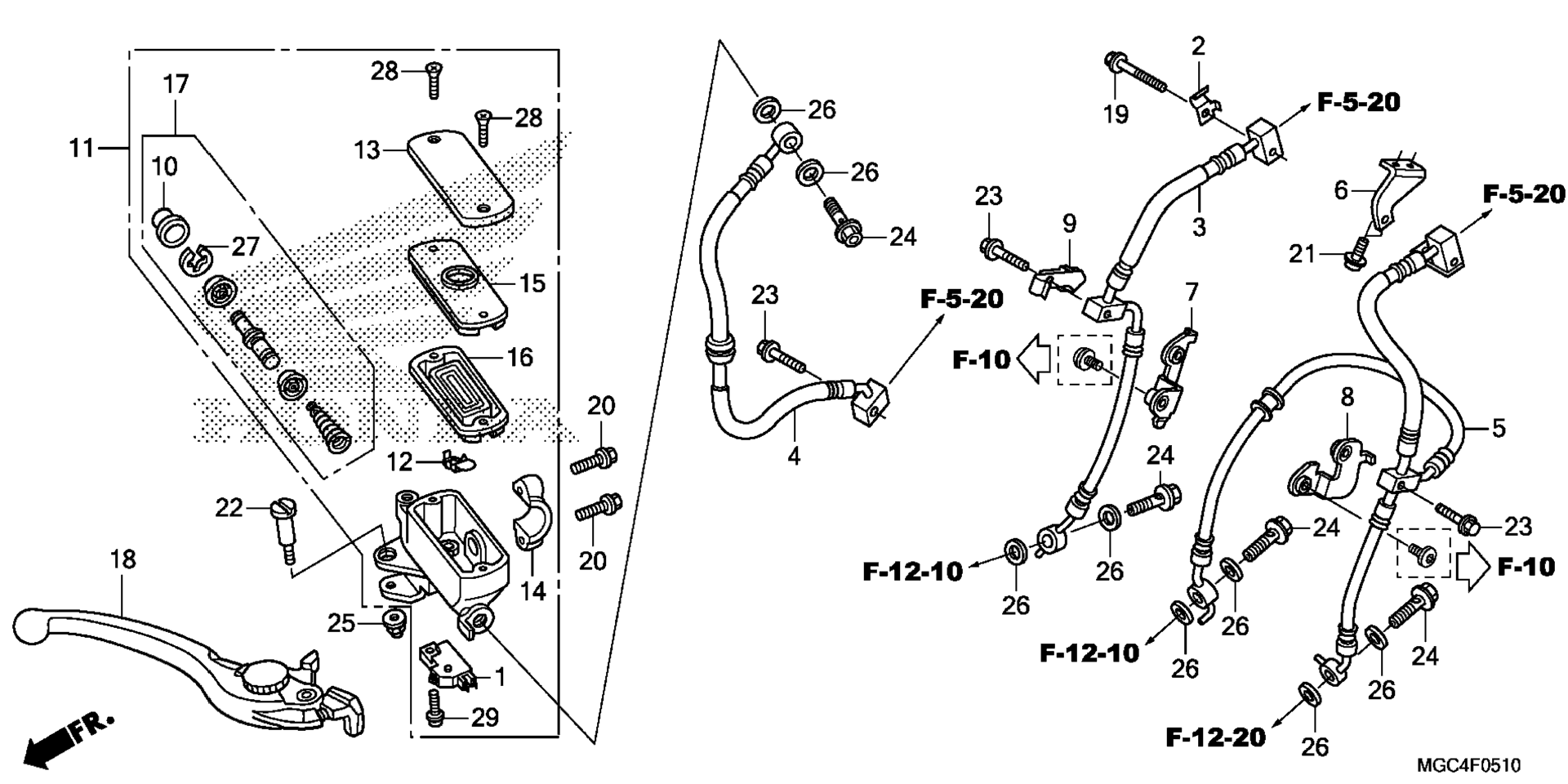

Схема переднего главного цилиндра тормоза (2) для CB1100A AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MGS-D31
По запросу
2
CLAMP B, SENSOR WIRE art. 38514-MEJ-J00
По запросу
3
SUB-HOSE A, BRAKE art. 43323-MGC-751
По запросу
4
HOSE A, FR. BRAKE art. 45125-MGC-751
По запросу
5
HOSE B, FR. BRAKE art. 45128-MGC-751
По запросу
6
STAY, FR. BRAKE HOSE art. 45154-MGC-750
По запросу
7
CLAMP, R. FR. BRAKE art. 45155-MGC-750
По запросу
8
CLAMP, L. FR. BRAKE art. 45156-MGC-750
По запросу
9
CLAMP C, FR. BRAKE HOSE art. 45161-MGC-750
По запросу
10
BOOT art. 45504-410-003
По запросу
11
MASTER CYLINDER SUB-ASSY., FR. BRAKE (NISSIN) art. 45510-MGH-641
По запросу
12
PROTECTOR art. 45512-MA6-006
По запросу
13
CAP, MASTER CYLINDER (NISSIN) art. 45513-MM5-016
По запросу
14
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
15
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
16
DIAPHRAGM art. 45520-MM5-006
По запросу
17
MASTER CYLINDER SET art. 45530-MA4-671
По запросу
18
LEVER ASSY., R. HANDLE (COO) art. 53170-MEJ-016
По запросу
19
BOLT, FLANGE (6X32) art. 90011-GHB-690
По запросу
20
BOLT, FLANGE (6X22) art. 90101-MBZ-G00
По запросу
21
BOLT, FLANGE SOCKET (6X14) art. 90109-MGC-000
По запросу
22
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
23
BOLT, FLANGE (6X25) art. 90124-MCH-A00
По запросу
24
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
25
NUT, CAP (6MM) art. 90201-415-000
По запросу
26
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
27
CIRCLIP art. 90651-MA5-671
По запросу
28
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
29
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
