модель 2013 года
- Модель CB1100
- Код модели CB1100A AC

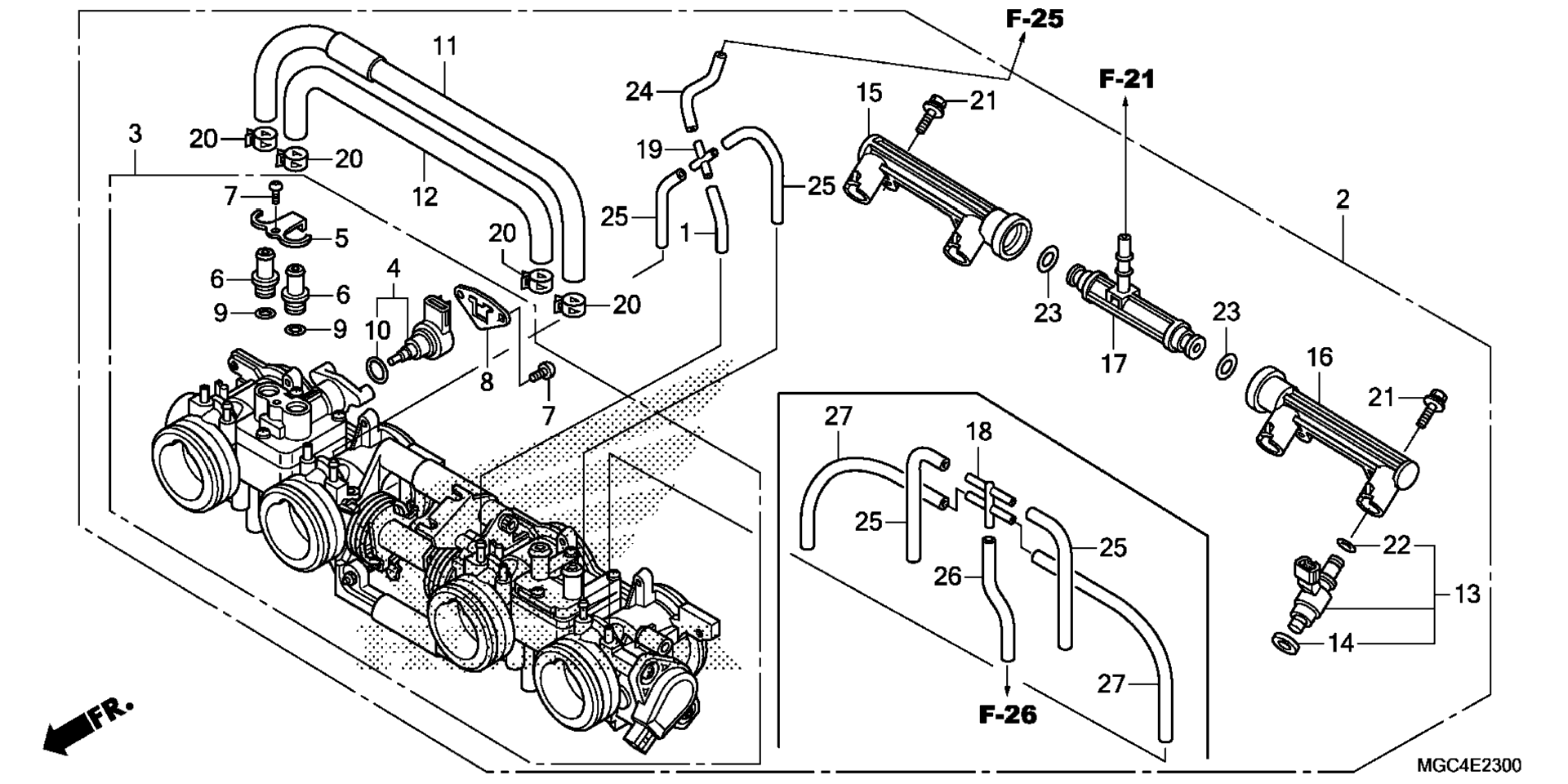

Схема дроссельного узла для CB1100A AC
Схема
Детали
Номер
Наименование детали
Цена
1
TUBE art. 16197-MGC-003
По запросу
2
BODY ASSY., THROTTLE (GQ8FB A) art. 16400-MGC-A22
По запросу
3
BODY ASSY., THROTTLE art. 16401-MGC-A22
По запросу
4
MOTOR ASSY. art. 16430-MFJ-D01
По запросу
5
PLATE, JOINT art. 16431-MFJ-D01
По запросу
6
JOINT, IDLE AIR CONTROL VALVE art. 16432-MFG-D01
По запросу
7
SCREW, TORX art. 16433-HN8-A61
По запросу
8
PLATE, IDLE AIR CONTROL VALVE art. 16433-MEW-921
По запросу
9
O-RING art. 16434-MFJ-D01
По запросу
10
O-RING (17.8X1.9) art. 16435-MFJ-D01
По запросу
11
TUBE (9X330) art. 16440-MGC-003
По запросу
12
TUBE art. 16441-MFP-003
По запросу
13
INJECTOR ASSY., FUEL art. 16450-MGC-D21
По запросу
14
RING, SEAL art. 16472-KPC-D50
По запросу
15
PIPE, FUEL (A) art. 16610-MGC-D21
По запросу
16
PIPE, FUEL (B) art. 16620-MGC-D21
По запросу
17
T-JOINT, FUEL art. 16630-MGC-003
По запросу
18
JOINT, FIVE-WAY art. 17201-MCJ-003
По запросу
19
JOINT, FOUR-WAY art. 17201-MCZ-003
По запросу
20
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-MN9-006
По запросу
21
BOLT, SHOULDER art. 90021-MGZ-D02
По запросу
22
O-RING (6.3X2.2) art. 91301-GGL-J01
По запросу
23
O-RING (7.47X3.6) art. 91301-PLC-000
По запросу
24
BULK HOSE, VACUUM (3.5X1000) (3.5X40) art. 95005-35001-20M
По запросу
25
BULK HOSE, VACUUM (3.5X1000) (3.5X110) art. 95005-35001-20M
По запросу
26
BULK HOSE, VACUUM (3.5X1000) (3.5X120) art. 95005-35001-20M
По запросу
27
BULK HOSE, VACUUM (3.5X1000) (3.5X170) art. 95005-35001-20M
По запросу
