модель 2013 года
- Модель CRF250
- Код модели CRF250L AC

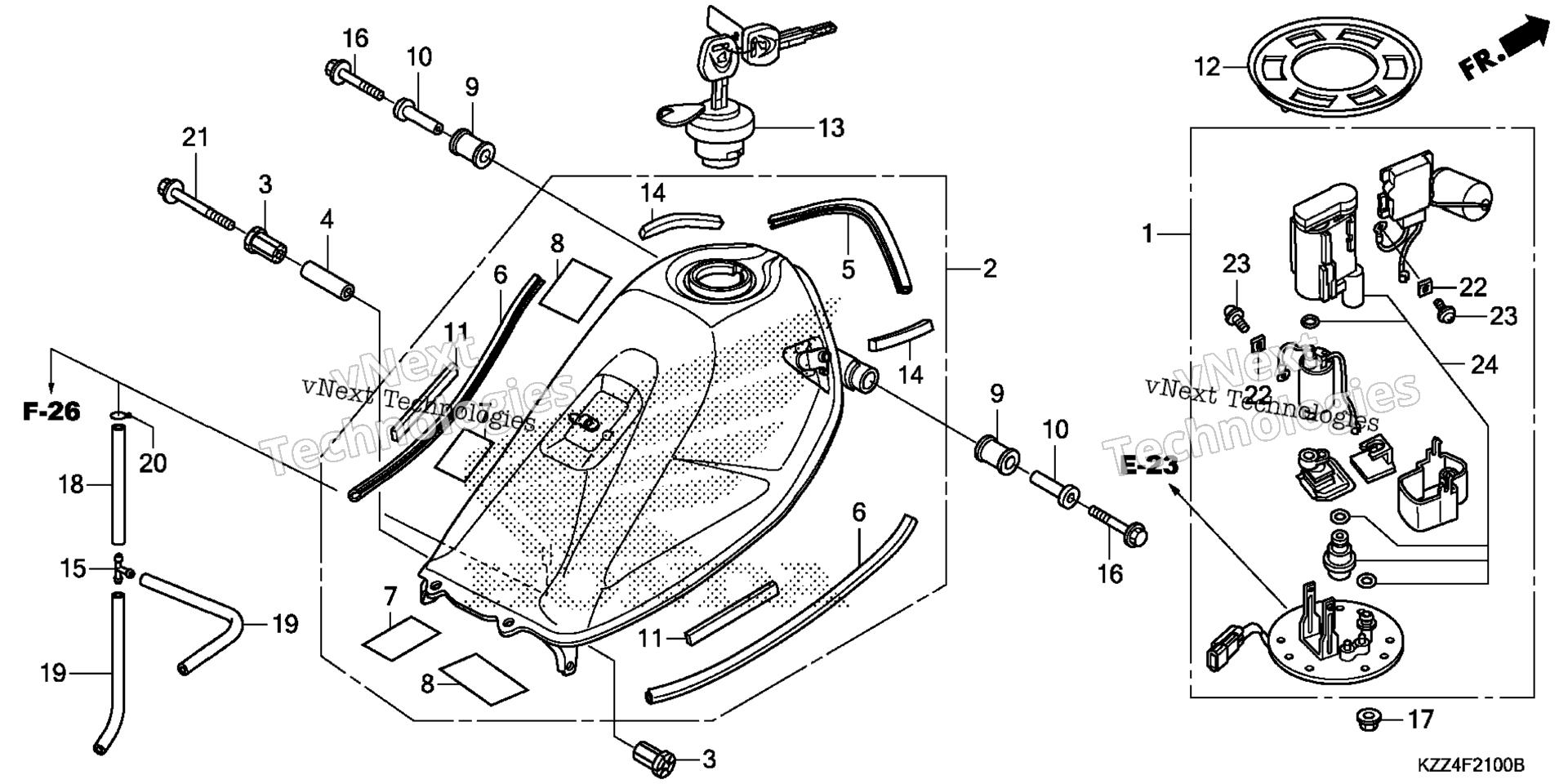

Схема топливного бака для CRF250L AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL art. 16700-KZZ-901
По запросу
2
TANK ASSY., FUEL *NH105* (MAT BLACK) art. 17500-KZZ-900ZB
По запросу
3
CUSHION, FUEL TANK PIVOT art. 17506-KZZ-900
По запросу
4
COLLAR, TANK SETTING art. 17507-KZZ-900
По запросу
5
TRIM A, FUEL TANK art. 17516-KZZ-900
По запросу
6
TRIM B, FUEL TANK art. 17517-KZZ-900
По запросу
7
SEAL, TANK art. 17521-KY1-300
По запросу
8
TAPE B, TANK GUARD art. 17528-KCZ-930
По запросу
9
RUBBER, RR. TANK MOUNTING art. 17534-MFJ-D00
По запросу
10
COLLAR art. 17538-KZZ-900
По запросу
11
RUBBER, TANK GUARD art. 17544-KZZ-900
По запросу
12
GASKET, BASE art. 17574-KZZ-910
По запросу
13
CAP, FUEL FILLER (HONDALOCK) art. 17620-MEG-013
По запросу
14
CUSHION, SHROUD art. 17850-KZZ-900
По запросу
16
Болт Honda art. 90004-GHB-710
По запросу
17
NUT, FLANGE (6MM) art. 94050-06080
По запросу
21
BOLT, FLANGE (6X65) art. 96001-06065-00
По запросу
22
STOPPER art. 16711-MGS-D31
По запросу
23
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
24
FILTER ASSY., FUEL art. 16730-MGS-D31
По запросу
24
FILTER ASSY., FUEL art. 16730-MKT-D01
По запросу
