модель 2013 года
- Модель CRF250
- Код модели CRF250L AC

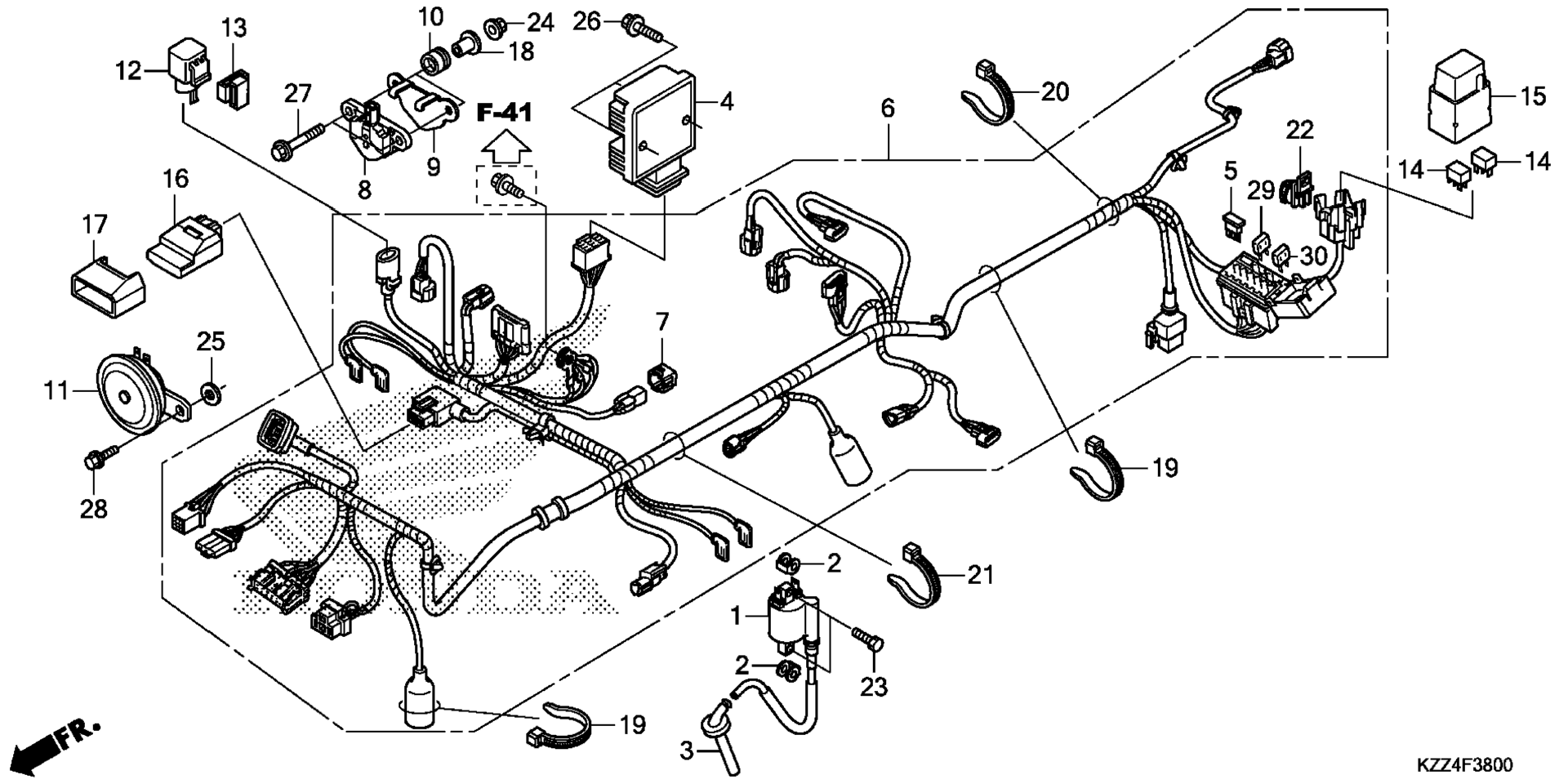

Схема жгута проводов для CRF250L AC
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, IGNITION art. 30510-KZZ-901
По запросу
2
SPACER, IGNITION COIL art. 30520-GFM-900
По запросу
3
CAP ASSY., NOISE SUPPRESSOR art. 30700-KZZ-901
По запросу
4
RECTIFIER ASSY., REGULATOR art. 31600-KVK-901
По запросу
5
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
6
WIRE HARNESS art. 32100-KZZ-910
По запросу
7
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
8
SENSOR ASSY., BANK ANGLE (M6) art. 35160-KVS-751
По запросу
9
STAY, BANK ANGLE SENSOR art. 35161-KZZ-900
По запросу
10
RUBBER, SPEEDOMETER MOUNTING art. 37244-MM4-000
По запросу
11
HORN (HIGH) art. 38110-KYJ-901
По запросу
12
RELAY, TURN SIGNAL (MITSUBA) art. 38301-KYJ-641
По запросу
13
SUSPENSION, TURN SIGNAL RELAY art. 38306-GE7-000
По запросу
14
RELAY, POWER (MICRO ISO 4P) (OMRON) art. 38501-KWN-901
По запросу
15
COVER, RELAY (2P) art. 38506-KZZ-900
По запросу
16
PGM-FI UNIT art. 38770-KZZ-914
По запросу
17
SUSPENSION, ENGINE CONTROL UNIT art. 38771-KZZ-900
По запросу
18
COLLAR, PILLION SEAT art. 77302-473-000
По запросу
19
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
20
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
21
BAND, SUCTION HOSE (BLACK) art. 90679-SG9-E01
По запросу
22
CLIP, CONNECTOR (DARK GREEN) art. 91565-S0X-003
По запросу
23
BOLT, HEX. (6X20) art. 92101-06020-4J
По запросу
24
NUT, FLANGE (6MM) art. 94050-06000
По запросу
25
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
26
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
27
BOLT, FLANGE (6X30) art. 95701-06030-00
По запросу
28
BOLT, FLANGE (8X14) art. 95701-08014-00
По запросу
29
FUSE, MINI (5A) art. 98200-40500
По запросу
30
FUSE, MINI (10A) art. 98200-41000
По запросу
