модель 2013 года
- Модель VT750
- Код модели VT750C2B A

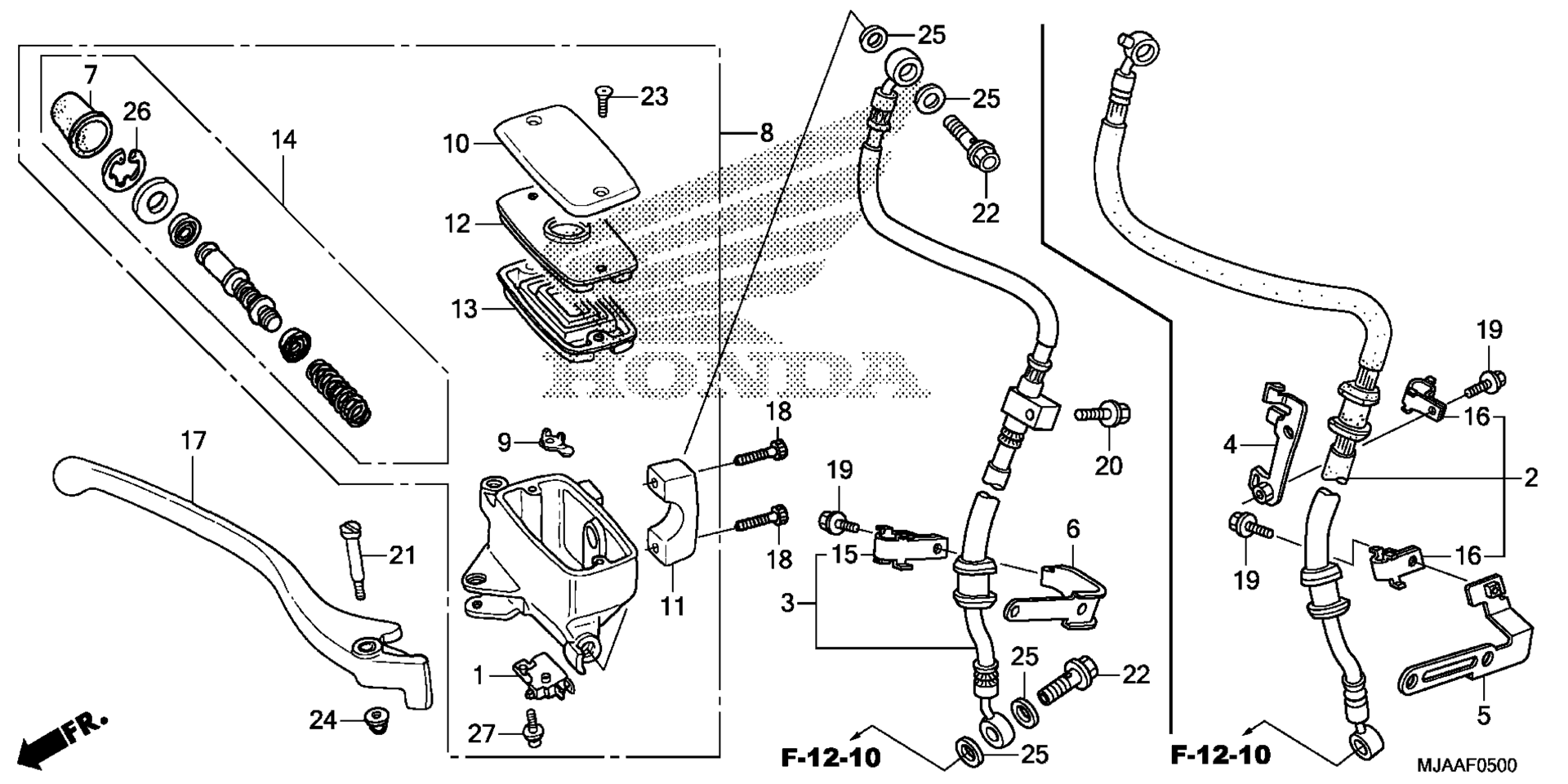

Схема переднего главного цилиндра тормоза (1) для VT750C2B A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MM5-600
По запросу
2
HOSE, FR. BRAKE art. 45126-MJA-AH1
По запросу
4
STAY, FR. BRAKE HOSE art. 45130-MEG-A40
По запросу
5
BRACKET, R. FR. HOSE CLIP art. 45138-MEG-A40
По запросу
7
BOOT art. 45504-410-003
По запросу
8
MASTER CYLINDER SUB-ASSY., FR. BRAKE (COO) (NISSIN) art. 45510-MAV-751
По запросу
9
PROTECTOR art. 45512-MA6-006
По запросу
10
CAP, MASTER CYLINDER (NISSIN) art. 45513-MM5-016
По запросу
11
HOLDER, MASTER CYLINDER (NISSIN) art. 45517-MAV-751
По запросу
12
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
13
DIAPHRAGM art. 45520-MM5-006
По запросу
14
MASTER CYLINDER SET (SET INCLD.7 PARTS,ITEM SHOWN art. 45530-MN9-305
По запросу
16
CLAMP, BRAKE HOSE art. 52115-ML8-670
По запросу
17
LEVER, R. HANDLE (COO) art. 53175-MR5-003
По запросу
18
BOLT, SOCKET (6X22) art. 90101-MCL-000
По запросу
19
BOLT, FLANGE (6X12) art. 90103-MCS-G00
По запросу
21
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
22
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
23
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
24
NUT, CAP (6MM) art. 90201-415-000
По запросу
25
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
26
CIRCLIP art. 90651-MA5-671
По запросу
27
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
