модель 2013 года
- Модель VT750
- Код модели VT750C2B A

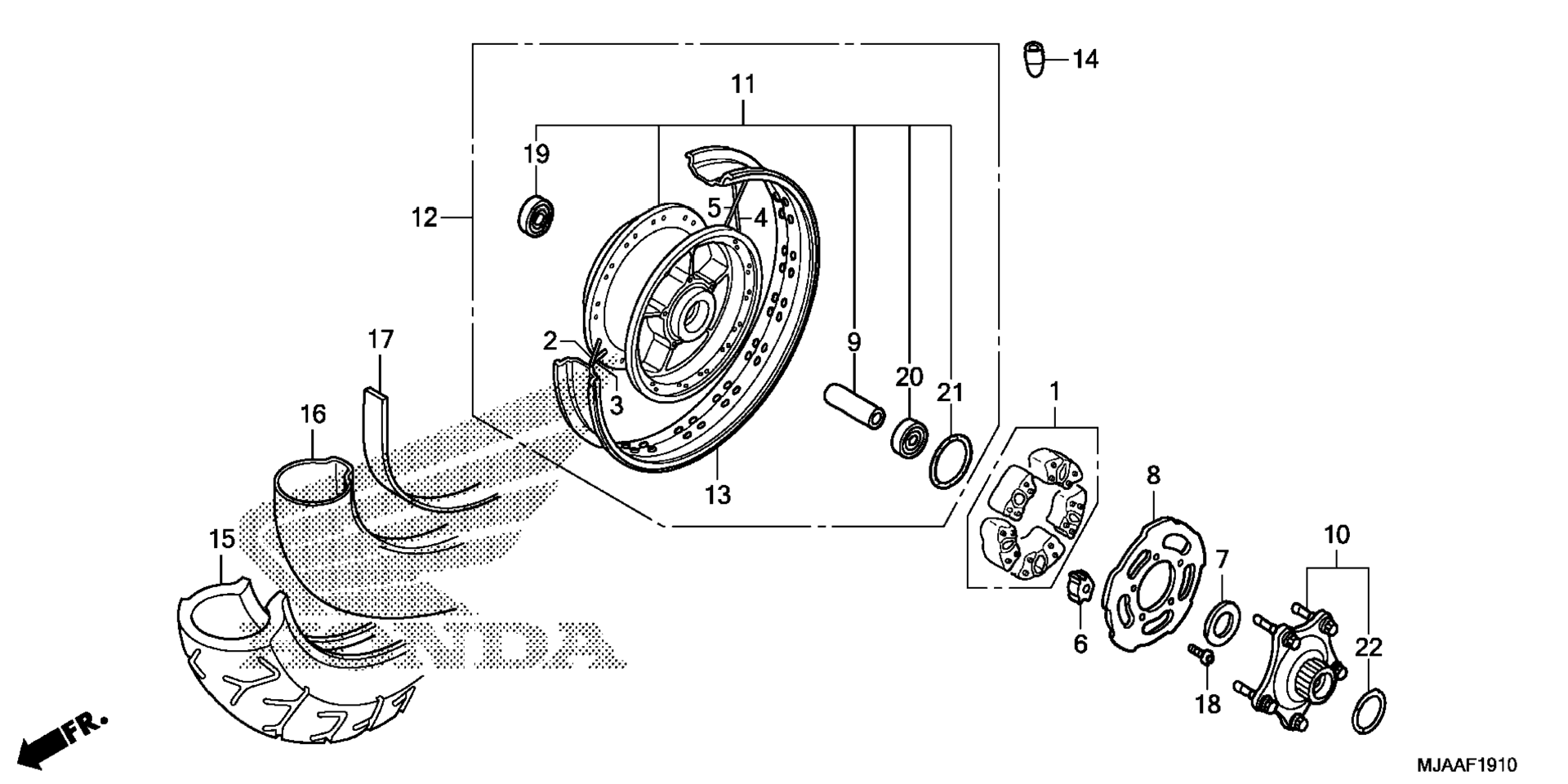

Схема заднего колеса (1) для VT750C2B A
Схема
Детали
Номер
Наименование детали
Цена
1
DAMPER SET, WHEEL art. 06410-MAH-A60
По запросу
2
SPOKE SET A, RR. art. 06420-MEG-000
По запросу
3
SPOKE SET B, RR. art. 06421-MEG-000
По запросу
4
SPOKE SET C, RR. art. 06422-MEG-000
По запросу
5
SPOKE SET D, RR. art. 06423-MEG-000
По запросу
6
PIECE, DAMPER WHEEL art. 41242-MR5-000
По запросу
7
WASHER, THRUST art. 42616-MT3-000
По запросу
8
HOLDER, DAMPER art. 42617-MT8-000
По запросу
9
COLLAR, RR. AXLE DISTANCE art. 42620-MEG-000
По запросу
10
FLANGE SET, FINAL DRIVEN art. 42630-MAH-305
По запросу
11
HUB SUB-ASSY., RR. WHEEL art. 42635-MFE-A40
По запросу
12
WHEEL SUB-ASSY., RR. art. 42650-MFE-A40
По запросу
13
RIM, RR. WHEEL art. 42701-MFE-A41
По запросу
14
WEIGHT, BALANCE (15G) art. 42704-MEG-003
По запросу
14
WEIGHT, BALANCE (20G) art. 42705-MEG-003
По запросу
15
TIRE, RR. (160/80-15) (M/C 74S) (DUNLOP) art. 42711-MEG-034
По запросу
15
TIRE, RR. (160/80-15) (M/C 74S) (BS) art. 42711-MCL-023
По запросу
16
TUBE, TIRE (DUNLOP) art. 42712-MEG-902
По запросу
16
TUBE, TIRE (BS) art. 42712-MEG-901
По запросу
17
FLAP, TIRE (CHENG SHIN) art. 42713-MR1-671
По запросу
17
FLAP, TIRE (45-15) (DUNLOP) art. 42713-MR1-672
По запросу
18
BOLT, DISK (6X17) (SAGA) art. 90106-MT3-003
По запросу
18
BOLT, DISK (6X17) art. 90105-KN5-000
По запросу
18
BOLT, DISK (6X17) art. 90106-MBB-000
По запросу
19
BEARING, RADIAL BALL (6204UU) (NSK) art. 91052-MZ2-A21
По запросу
20
BEARING, RADIAL BALL (20X47X20.6) (NTN) art. 91053-MN5-003
По запросу
21
O-RING (61X2) art. 91302-MA6-003
По запросу
22
O-RING (46.5X3.5) art. 91358-MB0-000
По запросу
