модель 2013 года
- Модель VT750
- Код модели VT750CS AC

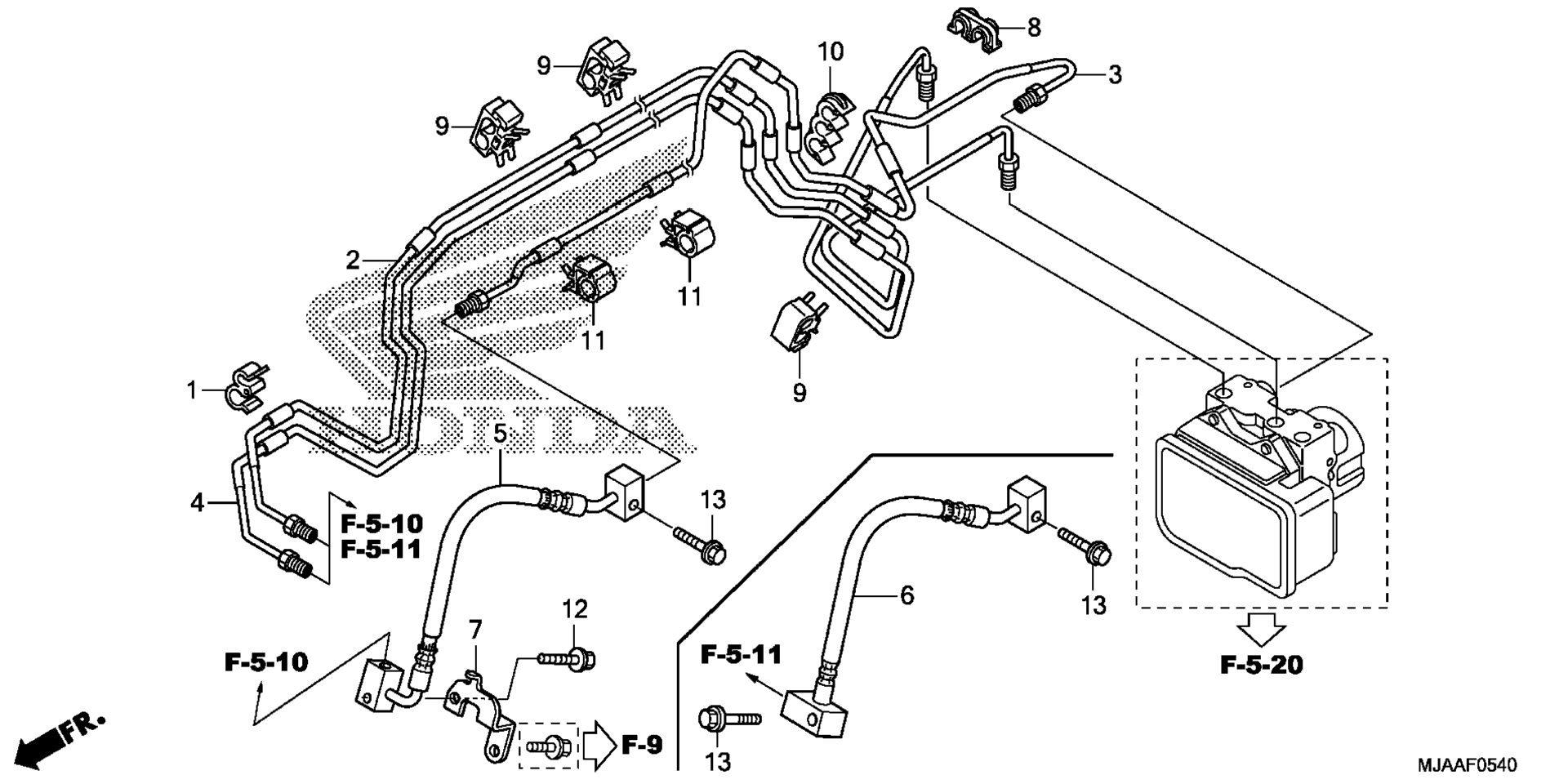

Схема передней части BRAKE PIPE для VT750CS AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP, PIPE art. 11152-KS4-003
По запросу
2
SUB-PIPE, RR. BRAKE art. 43315-MEG-H11
По запросу
3
PIPE A, FR. BRAKE art. 45125-MEG-H10
По запросу
4
PIPE B, FR. BRAKE art. 45126-MEG-H10
По запросу
5
HOSE C, FR. BRAKE art. 45129-MEG-H11
По запросу
7
STAY, FR. BRAKE BLOCK art. 45358-MEG-H10
По запросу
8
CLAMP, BRAKE PIPE art. 90661-MCA-003
По запросу
9
CLAMP, BRAKE PIPE (7.0X2) art. 90661-MEW-921
По запросу
10
CLAMP, BRAKE PIPE (6.8X3) art. 90662-MCA-971
По запросу
11
CLIP, CABLE (10MM) art. 90690-GHB-641
По запросу
12
BOLT, FLANGE (6X16) art. 96001-06016-07
По запросу
13
BOLT, FLANGE (6X25) art. 96001-06025-07
По запросу
