модель 2013 года
- Модель VT750
- Код модели VT750CS AC

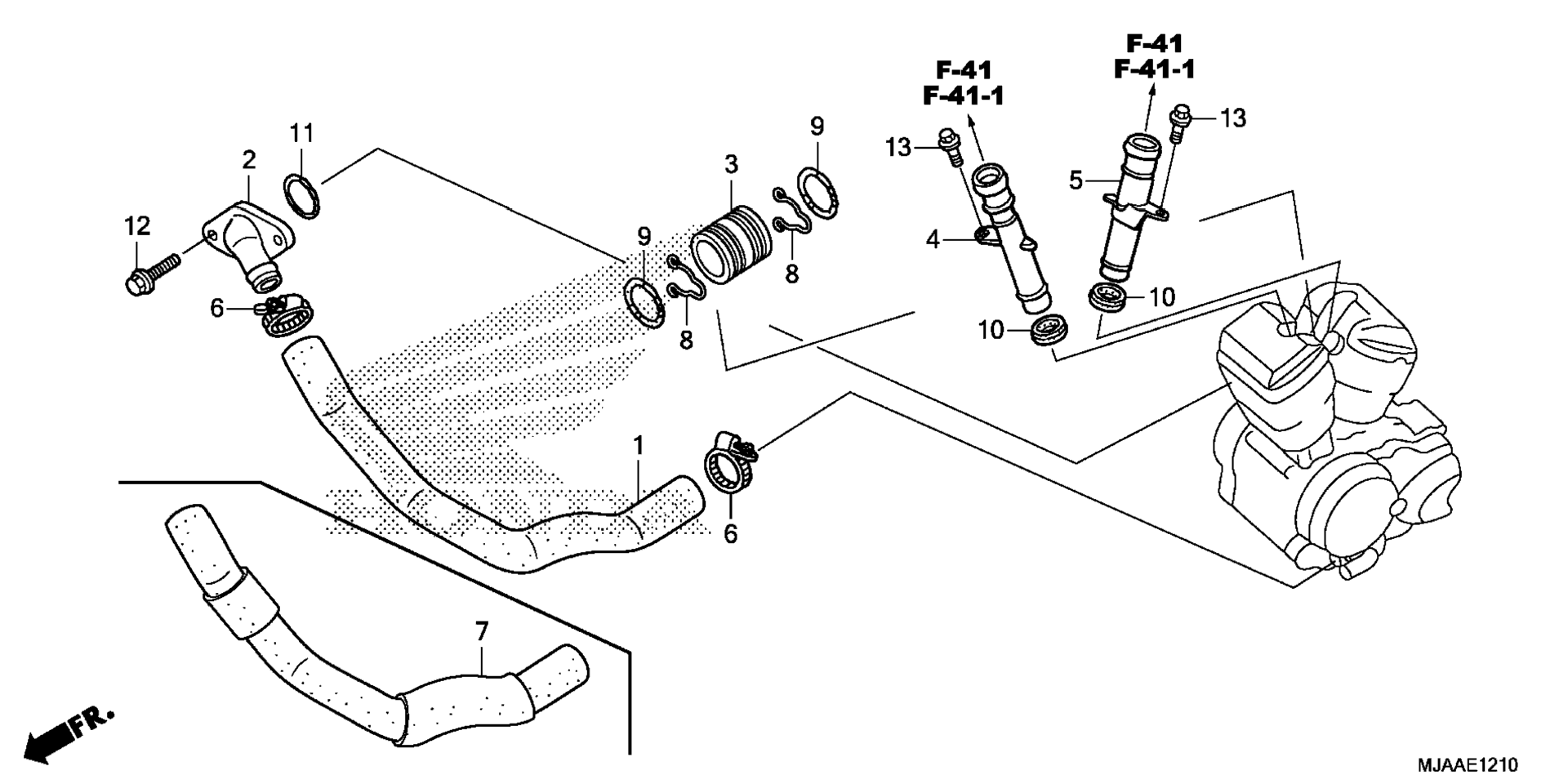

Схема системы охлаждения Pipe для VT750CS AC
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, MAIN WATER art. 19501-MN8-000
По запросу
2
JOINT, WATER HOSE art. 19503-MR1-000
По запросу
3
JOINT, WATER (FR/RR) art. 19505-MEG-000
По запросу
4
PIPE, FR. OUTLET WATER art. 19511-MEG-000
По запросу
5
PIPE, RR. OUTLET WATER art. 19512-MEG-000
По запросу
6
CLAMP, HOSE (24-32MM) art. 19516-ML7-691
По запросу
8
CLIP, RING (22MM) art. 90601-MEG-000
По запросу
9
O-RING (21.5X2) art. 91310-MB0-003
По запросу
10
SEAL, WATER PIPE art. 91315-ME9-003
По запросу
11
O-RING art. 91356-169-003
По запросу
12
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
13
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
