модель 2014 года
- Модель CB1100
- Код модели CB1100 AC

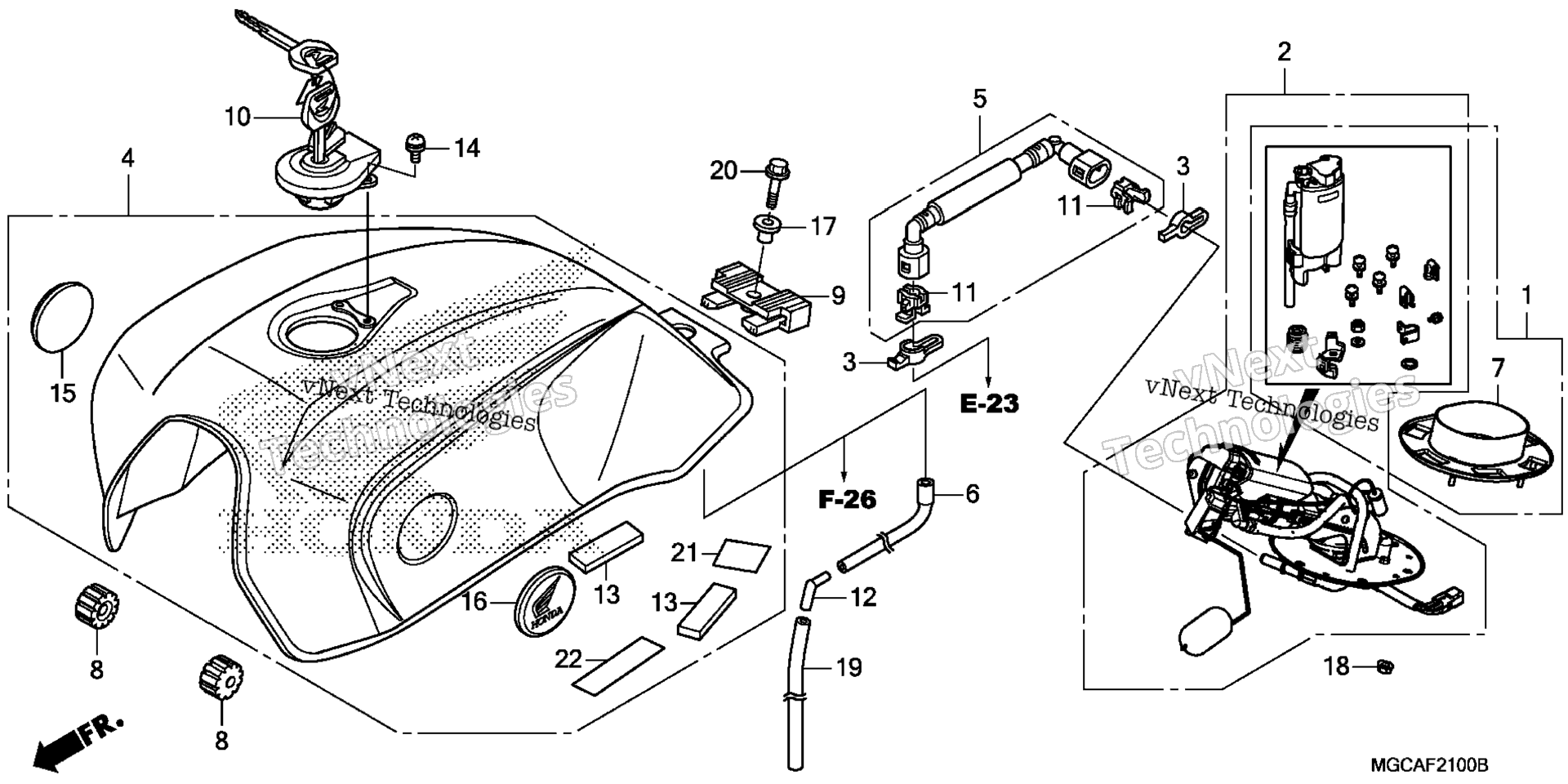

Схема топливной системы TANK / FUEL PUMP для CB1100 AC
Схема
Детали
Номер
Наименование детали
Цена
1
FILTER ASSY., FUEL art. 16011-MGC-010
По запросу
2
PUMP ASSY., FUEL (MITSUBISHI) (MSDS) art. 16700-MGC-N21
По запросу
3
DAMPER, CONNECTOR art. 16719-MFJ-D00
По запросу
4
TANK SET, FUEL (TYPE3) (WL) art. 17520-MGC-N40ZC
По запросу
5
HOSE, FUEL FEED art. 17526-MGC-003
По запросу
7
GASKET, BASE art. 17574-MFA-D00
По запросу
8
CUSHION, FR. FUEL TANK art. 17611-KE8-000
По запросу
9
CUSHION, RR. FUEL TANK art. 17613-KV3-700
По запросу
10
CAP, FUEL FILLER art. 17620-MGC-013
По запросу
11
RETAINER (BLUE GREEN) (TOKAI) art. 17711-S0X-931
По запросу
13
RUBBER, BATTERY MOUNTING art. 31511-088-740
По запросу
14
SCREW-WASHER (4X6) art. 45319-634-003
По запросу
15
BADGE, R. PRODUCT art. 64503-MFL-000
По запросу
16
BADGE, L. PRODUCT art. 64508-MFL-000
По запросу
17
COLLAR (8X12) art. 80101-KB7-600
По запросу
18
NUT, CAP (6MM) art. 90213-PH3-000
По запросу
20
BOLT, FLANGE (8X28) art. 95701-08028-00
По запросу
21
TAPE B, TANK GUARD art. 17528-KCZ-930
По запросу
22
FILM, SIDE COVER GUARD art. 17535-KBH-300
По запросу
