модель 2014 года
- Модель CB1100
- Код модели CB1100 AC

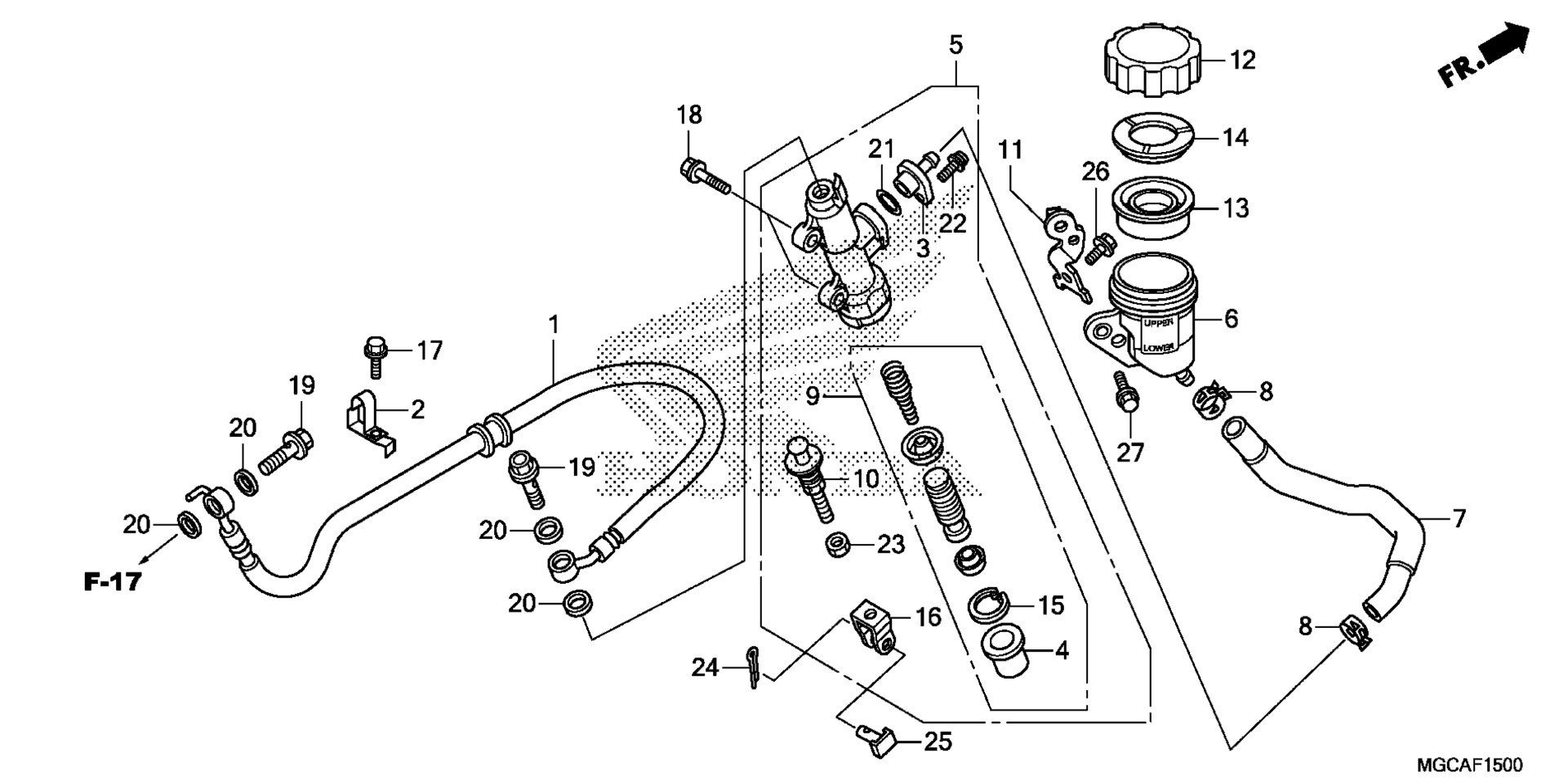

Схема заднего главного цилиндра тормоза (1) для CB1100 AC
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RR. BRAKE art. 43310-MGC-N41
По запросу
2
CLAMP, RR. BRAKE HOSE art. 43315-MGC-000
По запросу
3
CONNECTOR art. 43503-HB5-006
По запросу
4
BOOT art. 43504-MB2-006
По запросу
5
MASTER CYLINDER SUB-ASSY., RR. (NISSIN) art. 43510-MGC-006
По запросу
6
CUP, MASTER CYLINDER OIL art. 43511-MGE-016
По запросу
7
HOSE, RR. BRAKE MASTER CYLINDER art. 43512-MGC-006
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-445-771
По запросу
9
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MB2-315
По запросу
10
ROD, PUSH art. 43530-KV3-701
По запросу
11
STAY, OIL CUP art. 43555-MGC-000
По запросу
12
CAP, OIL CUP art. 45513-MEL-D21
По запросу
13
DIAPHRAGM art. 45520-300-000
По запросу
14
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
15
CIRCLIP art. 46182-MEL-D21
По запросу
16
JOINT, BRAKE ROD art. 46504-MAH-671
По запросу
17
BOLT, FLANGE (6X18) art. 90112-MEL-000
По запросу
18
BOLT, FLANGE (6X25) art. 90131-124-000
По запросу
19
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
20
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
21
O-RING (14.8X2.4) art. 91212-422-006
По запросу
22
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
23
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
24
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
25
PIN D, JOINT art. 95015-54000
По запросу
26
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
27
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
