модель 2014 года
- Модель CTX700
- Код модели CTX700ND AC

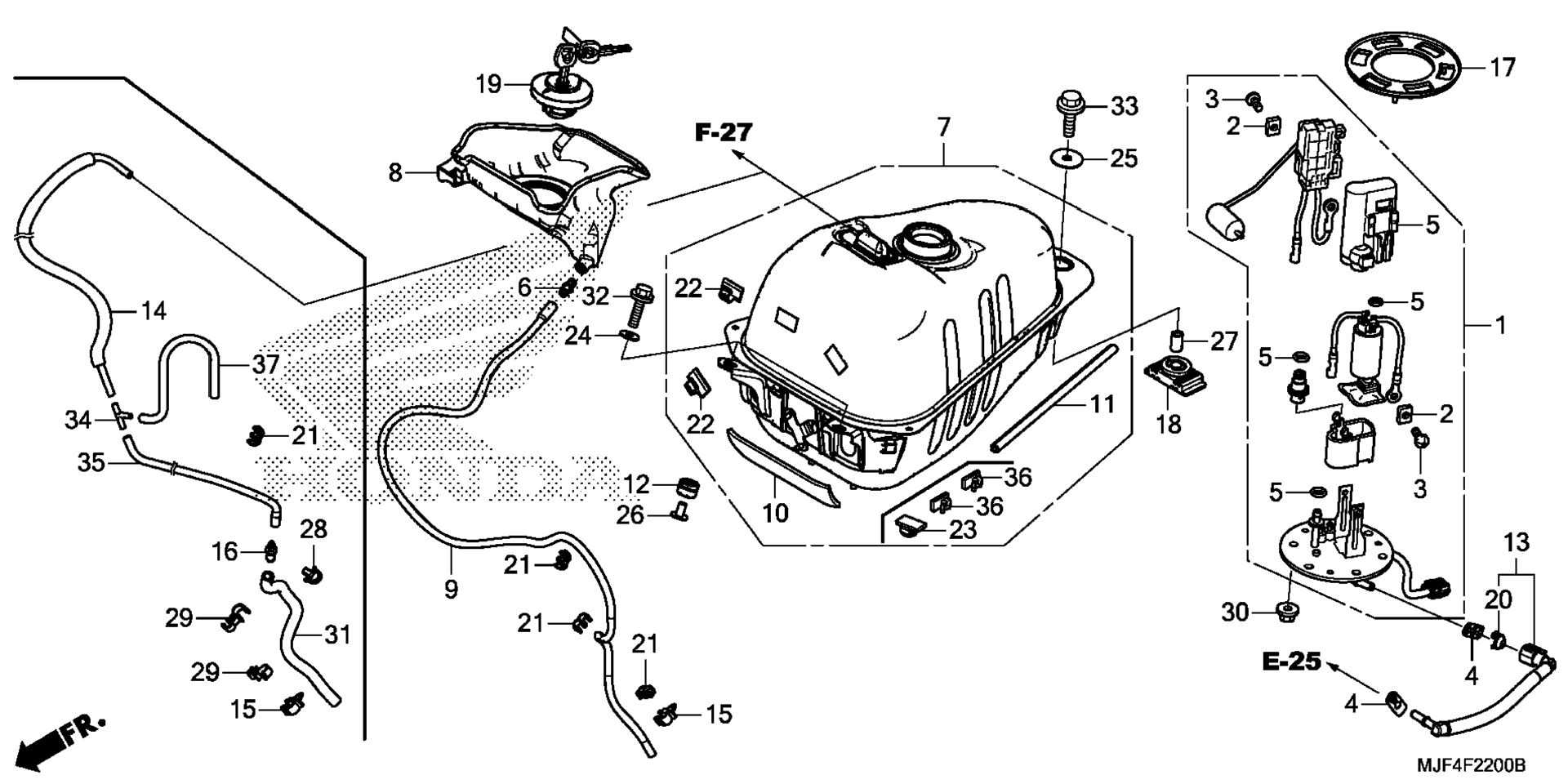

Схема топливного бака для CTX700ND AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-MJF-A04
По запросу
2
STOPPER art. 16711-MGS-D31
По запросу
3
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
4
DAMPER, CONNECTOR art. 16719-MEW-920
По запросу
5
FILTER ASSY., FUEL art. 16730-MGS-D31
По запросу
6
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
7
TANK ASSY., FUEL art. 17500-MJF-A00
По запросу
8
TRAY, FUEL TANK art. 17507-MJF-A00
По запросу
9
TUBE, DRAIN art. 17508-MJF-A00
По запросу
10
MAT, FUEL TANK art. 17509-MJF-A00
По запросу
11
TRIM B, FUEL TANK art. 17517-KZZ-900
По запросу
12
RUBBER, TANK MOUNTING art. 17525-KFK-000
По запросу
13
HOSE, FUEL FEED art. 17526-MJF-A01
По запросу
15
CLIP art. 17532-MGS-D31
По запросу
17
GASKET, BASE art. 17574-MGS-D30
По запросу
18
CUSHION, RR. FUEL TANK art. 17613-KY1-000
По запросу
19
CAP, FUEL FILLER art. 17620-MJF-A01
По запросу
20
RETAINER art. 17711-MGE-003
По запросу
21
CLIP, THROTTLE WIRE art. 17915-MET-641
По запросу
22
CLAMP, CABLE (B) art. 32912-MG9-950
По запросу
24
WASHER (6MM) art. 90406-KV3-780
По запросу
25
WASHER (8MM) art. 90501-819-000
По запросу
26
COLLAR (6.3X14.5) art. 90503-KAE-000
По запросу
27
COLLAR (8X20) art. 90513-MAT-000
По запросу
30
NUT, FLANGE (6MM) art. 94050-06080
По запросу
32
BOLT, FLANGE (6X28) art. 95701-06028-00
По запросу
33
BOLT, FLANGE (8X32) art. 95701-08032-00
По запросу
