модель 2014 года
- Модель CTX700
- Код модели CTX700ND AC

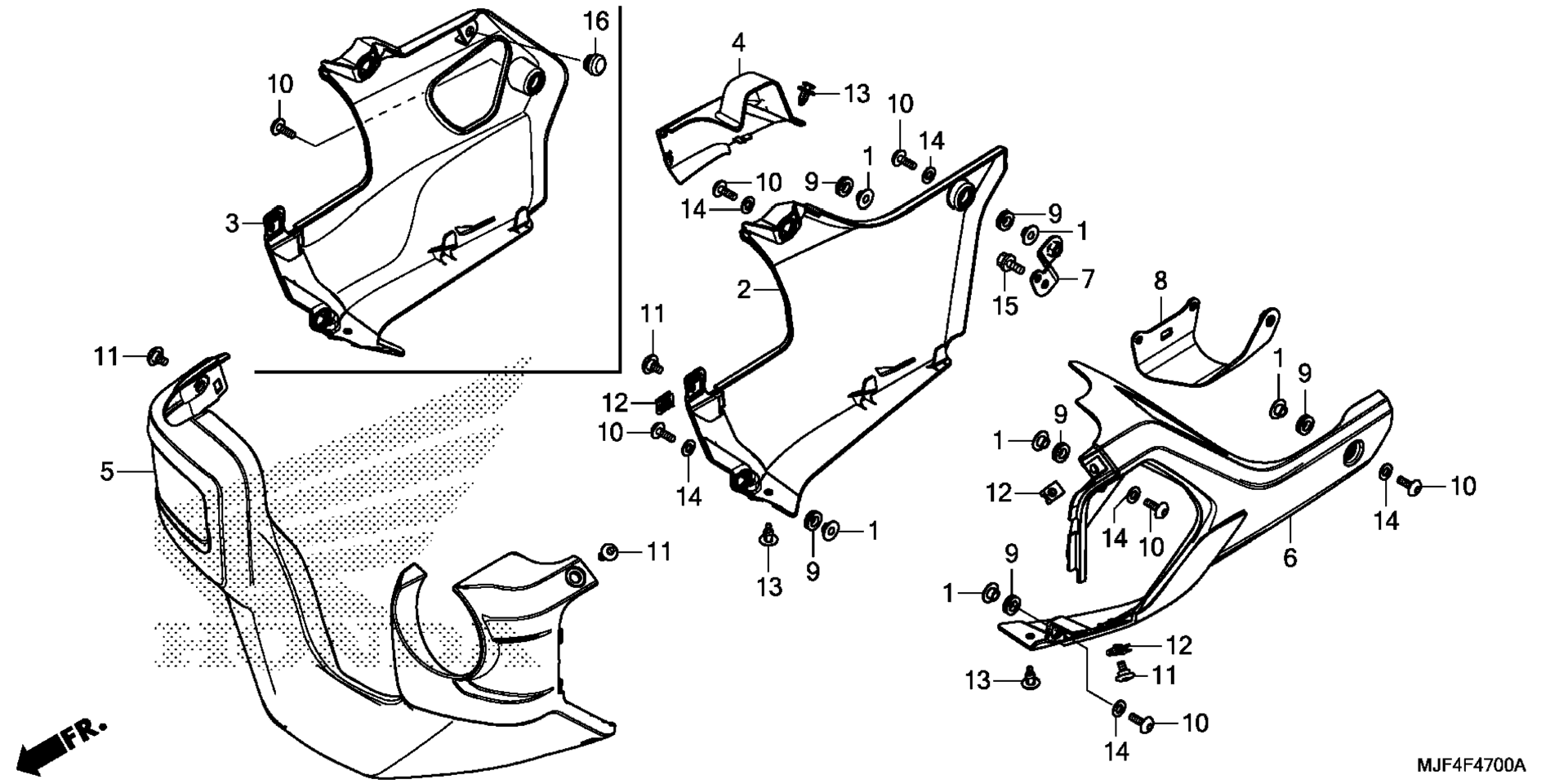

Схема uNDER обтекатель для CTX700ND AC
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, HEAT GUARD SETTING art. 50609-MCW-D00
По запросу
3
COWL, R. (LOWER) art. 64411-MJF-A20
По запросу
4
LID, R. COWL (LOWER) art. 64415-MJF-A20
По запросу
5
COWL, CENTER (LOWER) art. 64421-MJF-A00
По запросу
6
COWL, L. (LOWER) art. 64461-MJF-A00
По запросу
8
STAY, L. COWL (LOWER) art. 64542-MJF-A00
По запросу
9
RUBBER, RR. COWL MOUNTING art. 80123-MER-D00
По запросу
10
SCREW, TRUSS (5X16) art. 90103-MGS-D50
По запросу
11
SCREW, SPECIAL (5X11) art. 90114-MGE-000
По запросу
12
NUT, CLIP (5MM) art. 90677-KAN-961
По запросу
13
CLIP, BODY art. 90683-MBW-003
По запросу
14
WASHER, PLAIN (6MM) art. 94101-06700
По запросу
16
RUBBER, STOPPER art. 47117-196-000
По запросу
