модель 2014 года
- Модель GROM 125
- Код модели GROM125 AC

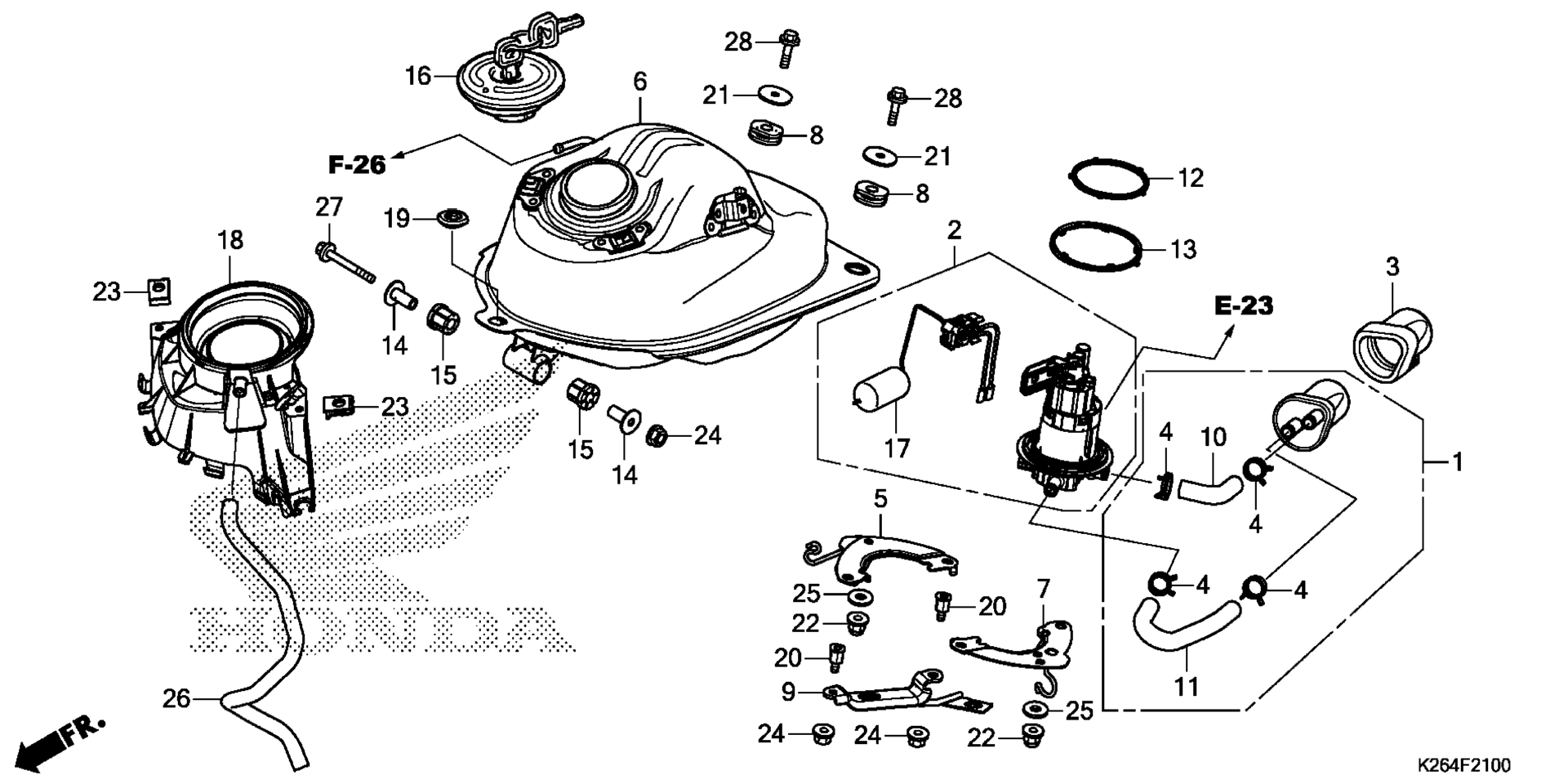

Схема топливного бака для GROM125 AC
Схема
Детали
Номер
Наименование детали
Цена
1
FILTER KIT, FUEL art. 06160-K26-911
По запросу
2
PUMP ASSY., FUEL (MSDS) art. 16700-K26-905
По запросу
3
HOLDER, FUEL FILTER art. 16912-K26-900
По запросу
4
CLAMP, TUBE (14.0) art. 16962-KYJ-920
По запросу
5
PLATE, R. SETTING art. 17507-K26-900
По запросу
6
TANK, FUEL art. 17510-K26-910
По запросу
7
PLATE, L. SETTING art. 17517-K26-910
По запросу
8
RUBBER, TANK art. 17531-K26-900
По запросу
9
STAY, FUEL FILTER art. 17540-K26-900
По запросу
10
TUBE A, FUEL PUMP art. 17541-K26-911
По запросу
11
TUBE B, FUEL PUMP art. 17542-K26-910
По запросу
12
GASKET, FUEL PUMP art. 17572-K26-900
По запросу
13
DUST SEAL art. 17573-K26-900
По запросу
14
COLLAR, FUEL TANK art. 17614-K26-900
По запросу
15
CUSHION, RR. FUEL TANK PIVOT art. 17615-K26-900
По запросу
16
CAP, FUEL FILLER art. 17620-K26-911
По запросу
17
FUEL UNIT art. 37800-K26-902
По запросу
18
COVER, TANK CAP art. 64460-K26-900
По запросу
19
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
20
BOLT, SPECIAL (6MM) art. 90101-K26-900
По запросу
21
WASHER, TANK SETTING art. 90136-428-870
По запросу
22
NUT, CAP (6MM) art. 90201-415-000
По запросу
23
NUT, CLIP (5MM) art. 90677-KAN-T00
По запросу
24
NUT, FLANGE (6MM) art. 94050-06000
По запросу
25
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
26
BULK HOSE, VACUUM (8X1000) (8X350) art. 95005-80001-20M
По запросу
27
BOLT, FLANGE (6X60) art. 95701-06060-00
По запросу
28
Болт 6х22 Honda art. 95701-06022-00
По запросу
